Infrarot-Strahlungssysteme

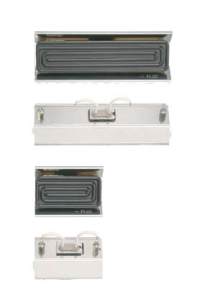

Bild 71: Elstein Bausatz REF/250 mit SHTS/1 (oben)
Elstein Bausatz REF/125 mit SHTS/2 (unten)
Unter Angabe der Bezeichnungen Bausatz REF/250
bzw. REF/125 und des benötigten Strahlertyps sind
die Reflektoren REO/250 und REO/125 mit den ke-
ramischen Infrarot-Flächenstrahlern der Serien FSR,
FSM, HFS, HSR, HTS sowie SHTS montiert erhältlich.
Die Reflektoren REO bestehen aus poliertem Edel-
stahl. Sie dienen der Aufnahme und Befestigung von
Flächenstrahlern der Abmessung 245 mm x 60 mm
(Bild 73) und 122 mm x 60 mm (Bild 74) sowie zur
Reflexion der IR-Strahlung in Richtung des Erwär-
mungsgutes.
Der Elstein Bausatz REF ermöglicht den Aufbau von
IR-Strahlungsflächen mit beliebigen Geometrien. Für
die elektrischen Anschlüsse des REF Systems ist beim
Heizflächen- bzw. Anlagenbau ein geschlossener Ver-
drahtungsraum vorzusehen.
Als montierte Heizflächenlösung, bei der die elektri-
schen Anschlüsse in einem Gehäuse untergebracht
sind, befinden sich die Bauelemente EBF und die Bau-
satzflächen BSI im Elstein Lieferprogramm.
REF
REF/250
REF/125
Bild 72: Einbaumaße und REF-Abmessungen in mm
M5 x 25
13
225
95
31
250
M5 x 25
100
125
13
95
31
