LEUCHTEN
AUSSENBELEUCHTUNG
LEUCHTEN
AUSSENBELEUCHTUNG

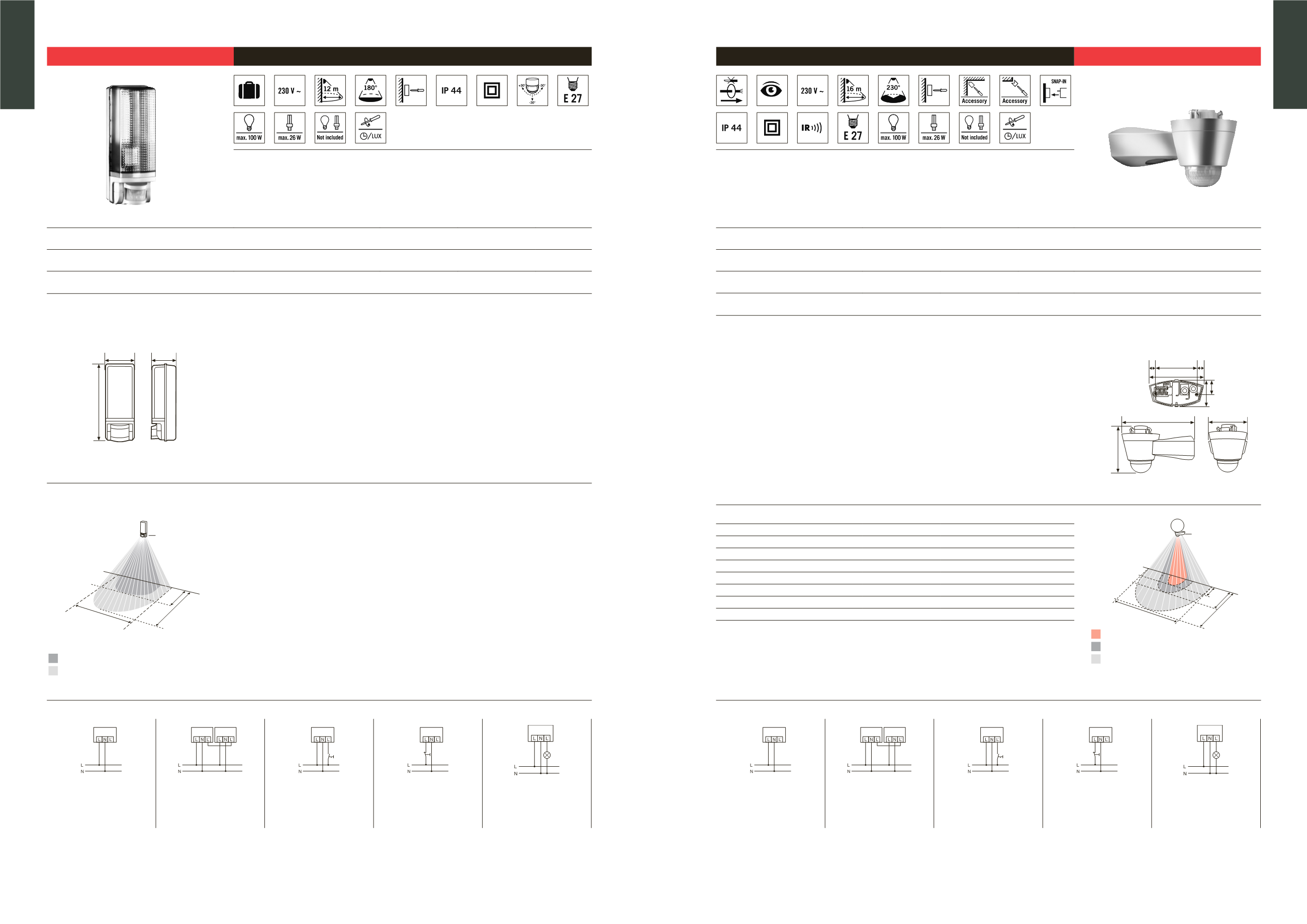

AL U 180
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Automatikleuchte mit integriertem Bewegungsmelder und 180° Erfassungsbereich
- Gehäuse aus unempfindlichem und witterungsbeständigem Polycarbonat für hohe Lebensdauer
- Zusätzlicher Schaltausgang für den Anschluss weiterer Leuchten
Y(0B51CA*KOPKKO(
Y(0B51CA*KOPKLL(
AL U 180 weiß
EL10045004
4015120045004
AL U 180 schwarz
EL10045011
4015120045011
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,6 W
•
Für Leuchtmittel: max. 100 W/E27 Glühlampe, max. 26 W/E27 Energie-
sparlampe, 13W/E27 LED (nicht im Lieferumfang)
•
Einstellmöglichkeiten: mechanisch über Einstellregler
•
Zulässige Umgebungstemperatur: -25 °C...+45 °C
•
Schutzart: IP 44
•
Schutzklasse: II
•
Montageart: Wandmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 300 mm x Breite 115 mm x Länge 110 mm
•
Schaltleistung: 230 V/50 Hz,
1000 W/5 A (cos phi = 1),
500 VA/2,5 A (cos phi = 0,5)
•
Energieeffizienz-Klasse: A++ bis E
•
EEG Hinweis: Diese Leuchte ist geeignet für Leuchtmittel der Energie-
klasse: A++ bis E
•
Ohne Leuchtmittel: ja
•
Gewicht: 700 g
•
Farbe: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005
MASSZEICHNUNG
300
115
110
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von Automatikleuchten Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Standardbetrieb mit zusätzlicher
Möglichkeit des Einschaltens von Hand.
Hinweis: Bei AL U 180 auch zur Aktivierung
von Sonderfunktionen.
Zusätzliche Anschlussmöglichkeit von
weiteren Leuchten ohne Bewegungsmelder.
1,80 m
14 m
12 m
5 m
180°
Frontal zum Melder ca. Ø 5 m
Gehbereich / Quer zum Melder ca. Ø 14 m
ERFASSUNGSBEREICH
AL S 230i
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- System-Leuchten-Unterteil mit integriertem Bewegungsmelder und 230° Erfassungsbereich
- 360° Unterkriechschutz für eine lückenlose Erfassung, abschaltbar per Fernbedienung
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*KMQKNO(
Y(0B51CA*KMQKOL(
Y(0B51CA*KMQKPS(
AL S 230i weiß
EL10026034
4015120026034
AL S 230i schwarz
EL10026041
4015120026041
AL S 230i Edelstahl-Optik
EL10026058
4015120026058
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,3 W
•
Für Leuchtmittel: max. 100 W/E27 Glühlampe, max. 26 W/E27 Energie-
sparlampe, 13W/E27 LED (nicht im Lieferumfang)
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch
über Infrarot-Fernbedienungen Mobil-RCi, Mobil-RCi-M und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 44
•
Schutzklasse: II
•
Montageart: Wandmontage, Innen- und Außeneckmontage mit Zubehör
möglich
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 130 mm x Breite 140 mm x Länge 211 mm
•
Schaltleistung: 230 V/50 Hz,
1000 W/5 A (cos phi = 1),
500 VA/2,5 A (cos phi = 0,5)
•
Energieeffizienz-Klasse: A++ bis E
•
EEG Hinweis: Diese Leuchte ist geeignet für Leuchtmittel der Energie-
klasse: A++ bis E
•
Ohne Leuchtmittel: ja
•
Gewicht: 480 g
•
Farbe: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005,
Edelstahl-Optik
MASSZEICHNUNG
130mm
211mm
140mm
105mm
133mm
35mm
65mm
14mm
14mm
•
AL S Ecksockel weiß
EL10026072
4015120026072
•
AL S Ecksockel schwarz
EL10026089
4015120026089
•
AL S Ecksockel Edelstahl-Optik
EL10026096
4015120026096
•
Systemglas Wien opal-matt
EL10026713
4015120026713
•
Systemglas Oslo transparent-Blase
EL10026720
4015120026720
•
Mobil-RCi silber
EM10016004
4015120016004
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
ERFASSUNGSBEREICH
24 m
230°
4 m
16 m
6 m
1,80 m
360° Unterkriechschutz ca. Ø 4 m
Frontal zum Melder ca. Ø 16 m
Gehbereich / Quer zum Melder ca. Ø 24 m
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von Automatikleuchten Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Standardbetrieb mit zusätzlicher
Möglichkeit des Einschaltens von Hand.
Zusätzliche Anschlussmöglichkeit von
weiteren Leuchten ohne Bewegungsmelder.
Hinweis: Systemglas und Fernbedienung bitte separat
bestellen.
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die Montageleitungslänge sollte 100 m nicht überschreiten.
