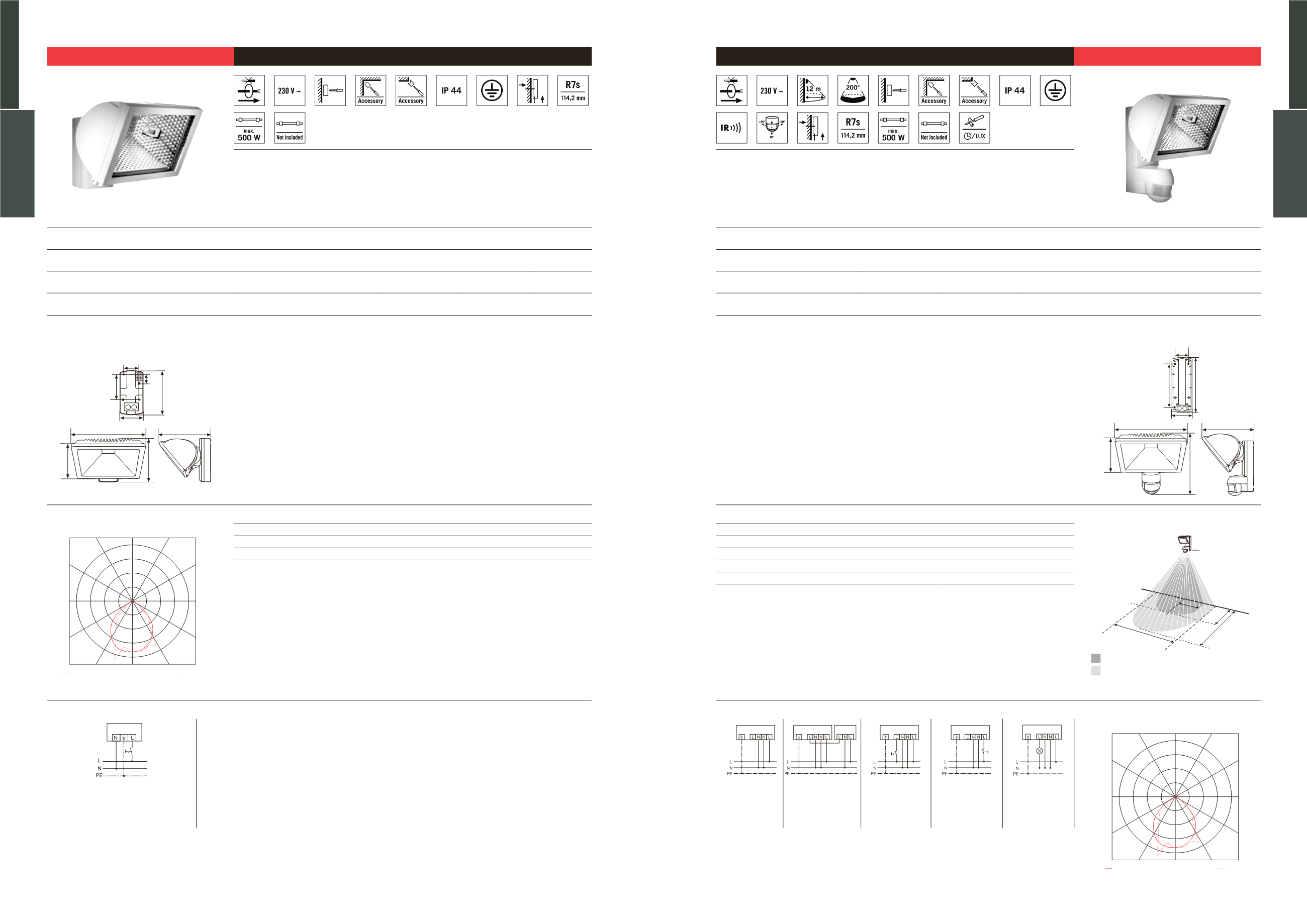

katalog_beleuchtung_2015_de_zpex01587_141216 - page 62-63

62 | | 63
STRAHLER
AUSSENBELEUCHTUNG
STRAHLER
AUSSENBELEUCHTUNG
AUSSENBELEUCHTUNG AF SERIE AUSSENBELEUCHTUNG AF SERIE
AF S 500 Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Halogenstrahler 500 Watt
- Doppelte Membran-Leitungseinführung
- Leitungseinführungen, wahlweise von oben, unten oder hinten (selbstdichtende Membrane)
Y(0B51CA*PLTNKR(
Y(0B51CA*PLTNLO(
Y(0B51CA*PLTNML(
AF S 500 weiß EL10519307 4015120519307
AF S 500 schwarz EL10519314 4015120519314
AF S 500 Edelstahl-Optik EL10519321 4015120519321
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Für Leuchtmittel: 120 - 500 W/R7s, 114 mm Länge
(nicht im Lieferumfang)
• Schutzart: IP 44
• Schutzklasse: I
• Montageart: Wandmontage, Innen- und Außeneckmontage
mit Zubehör möglich
• Abmessungen ca.: Höhe 162 mm x Breite 215 mm x Länge 196 mm
• Energieeffizienz-Klasse: A++ bis E
• EEG Hinweis: Diese Leuchte ist geeignet für Leuchtmittel der
Energieklasse: A++ bis E
• Ohne Leuchtmittel: ja
• Gewicht: 1200 g
• Farbe: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005,
Edelstahl-Optik
MASSZEICHNUNG
150mm
33mm
86mm
74mm
49mm
135mm
215mm
162mm
196mm
Zubehör (ausführlich auf Seite 86 - 93) LICHTVERTEILUNG
100
200
300
400
90° 90°
180°
0° 30° 30°
150° 150°
60°
120°
60°
120°
cd /1000 lm
072C / 09C 081C / 0C
SCHALTPLÄNE
Standardbetrieb mit Ein-/Ausschalter
Hinweis: Diese Leuchten sind für eine max. Umgebungstemperatur Ta = 25 °C zugelassen, gemäß DIN EN 60598. Diese
Vorschrift ist für eine sachgemäße Verwendung dieser Leuchten zu beachten.
AF 500/200i Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Halogenstrahler 500 Watt mit integriertem Bewegungsmelder mit 200° Erfassungsbereich zum komfortablen Schalten
der Beleuchtung
- Fernbedienbar mit Mobil-RCi-M
- Voreingestelltes Werksprogramm sorgt für eine sofortige Betriebsbereitschaft
Y(0B51CA*PMKKKQ(
Y(0B51CA*PMKKLN(
Y(0B51CA*PMKKMK(
AF 500/200i weiß EL10520006 4015120520006
AF 500/200i schwarz EL10520013 4015120520013
AF 500/200i Edelstahl-Optik EL10520020 4015120520020
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: 0,8 W
• Für Leuchtmittel: 120 - 500 W/R7s, 114 mm Länge
(nicht im Lieferumfang)
• Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-RCi-M und X-REMOTE (separat bestellen)
• Zulässige Umgebungstemperatur: -20 °C...+40 °C
• Schutzart: IP 44
• Schutzklasse: I
• Montageart: Wandmontage, Innen- und Außeneckmontage
mit Zubehör möglich
• Abmessungen ca.: Höhe 228 mm x Breite 215 mm x Länge 196 mm
• Schaltleistung: 230 V/50 Hz,
1000 W/4,5 A (cos phi = 1),
500 VA/2,25 A (cos phi = 0,5)
• Energieeffizienz-Klasse: A++ bis E
• Ohne Leuchtmittel: ja
• EEG Hinweis: Diese Leuchte ist geeignet für Leuchtmittel
der Energieklasse: A++ bis E
• Gewicht: 1410 g
• Farbe: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005,
Edelstahl-Optik
MASSZEICHNUNG
200mm 160mm
74mm
51mm
215mm
135mm
196mm
228mm
Zubehör (ausführlich auf Seite 86 - 93) ERFASSUNGSBEREICH
2,50 m
20 m
200°
12 m
5 m
4 m
Frontal zum Melder
Gehbereich / Quer zum Melder
LICHTVERTEILUNG
100
200
300
400
90° 90°
180°
0° 30° 30°
150° 150°
60°
120°
60°
120°
cd / 1000 lm
072C / 09C 081C / 0C
SCHALTPLÄNE
Standardbetrieb
mit zusätzlicher
Anschlussmöglichkeit von
weiteren Leuchten.
Standardbetrieb mit der
zusätzlicher Dauerlicht-
funktion durch externen
Schalter.
Standardbetrieb
mit der zusätzlichen
Möglichkeit des Ein- bzw.
Ausschaltens von Hand.
Standardbetrieb Parallelschaltung von
Automatic-Strahlern
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die Montageleitungslänge sollte 100 m nicht überschreiten.
• AF S Ecksockel weiß EL10519406 4015120519406
• AF S Ecksockel schwarz EL10519413 4015120519413
• AF S Ecksockel Edelstahl-Optik EL10519420 4015120519420
• AF Ecksockel weiß EL10520280 4015120520280
• AF Ecksockel schwarz EL10520297 4015120520297
• AF Ecksockel Edelstahl-Optik EL10520303 4015120520303
• Mobil-RCi-M silber EM10016011 4015120016011
• X-REMOTE Fernbedienung schwarz EP10426995 4015120426995
