Feuchtraumleuchten
Bitte beachten Sie die Hinweise im Technischen Anhang!
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
DV/NS P 5 x 1,5
11831 0013
DV/NS P 5 x 2,5
11831 0022
DV/NS S 5 x 1,5
11831 0014
DV/NS S 5 x 2,5
11831 0024
TRS 1000/2 90261 0001
TRS 1000/3 90261 0002
TRS 1000 V 90264 0001
TRS 1000 D 90264 0006
TRS 1000 S
90264 0002
K16 V
90048 0001
TRS 1000 L P 90264 0008
TRS 1000 A 90264 0004
TRS 1000 E P 90264 0007
TRS 1000…
TRS 1000 A
TRS 1000 S
TRS 1000 L
TRS 1000 V
TRS 1000 E
TRS 1000 D
Werden Leuchten mit eingebauter Durchgangsverdrahtung gewünscht, liefern wir unsere Feuchtraumleuchten
mit folgenden
Standard-Durchgangsverdrahtungen
PVC (wärmebeständig 105°C):
Vorschaltgeräte
VVG
EVG
Durchgangsverdrahtung
5 x 2,5mm
2
PVC 5 x 1,5mm
2
PVC
Durchgangsverdrahtungen aus Silikon bzw. anderer Aderanzahl (z. B. 3 x 1,5mm
2
) sind auf Anfrage lieferbar.
Type
Artikel-Nr.

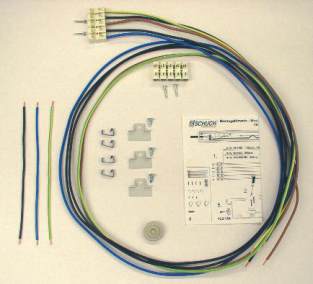

Universelle Nachrüstsätze, verwendbar für 18/36/58 Watt
5 x 1,5mm
2
PVC, 105°C, für EVG-Leuchten
5 x 2,5mm
2
PVC, 105°C, für VVG-Leuchten
5 x 1,5mm
2
Silikon, 150°C, für EVG-Leuchten
5 x 2,5mm
2
Silikon, 150°C, für VVG-Leuchten
Duchgangsverdrahtungs-Nachrüstsätze mit anderen Leitungsquerschnitten auf Anfrage lieferbar.
Durchgangsverdrahtungen
Notwendig für alle Leuchten bei Lichtbandmontage!
Durchgangsverdrahtung in den Leuchten mit zwei fest angebrachten mehrpoligen Anschlussklemmen
Werkseitiger Einbau der Durchgangsverdrahtung ist zu empfehlen
, da der nachträgliche installationsseitige
Einbau von Leitungen bzw. Kabeln an spezielle Auflagen nach VDE 0100, Teil 559 gebunden ist.
Durchgangsverdrahtung:
1,5mm
2
bis max. 10 A
2,5mm
2
bis max. 16 A
DV -
Werkseitig eingebaute Durchgangsverdrahtungen
DV/NS -
Durchgangsverdrahtungen zum nachträglichen Einbau
Hinweise:
Bei den meisten unserer Langfeldleuchten
ist durch die variable Kabeleinführung eine
einseitige R
EIN
/R
AUS
-Verdrahtung möglich.
Dies ermöglicht nicht nur eine optimale Anpas-
sung an alle örtlichen Gegebenheiten,
sondern
erspart auch in vielen Fällen die
klassische Durchgangsverdrahtung
.
Bei Umgebungstemperaturen ab +40°C
Silikon-Durchgangsverdrahtung einsetzen.
Bei T5-Leuchten
empfehlen wir grundsätzlich
den Einsatz von Durchgangsverdrahtungen mit
2,5mm
2
Leitungsquerschnitt.
Type
Artikel-Nr.
Bezeichnung
Gewicht
ca. kg
Stahlblech-Trageschiene 3.065mm lang
Stahlblech-Trageschiene 4.595mm lang
Befestigungszubehör
Schienen-Verbinder
Deckenhalterung zur Trageschienenbefestigung
Schienen-Aufhänger mit Schaukelhaken für
Kettenpendelaufhängung
Kettenpendel, 1m lang mit 2 Ösen
zum Längenausgleich
Leuchtenbefestigung (1 Paar)
Schienen-Abdeckung 1.538mm
Schienen-Endkappe (1 Paar)

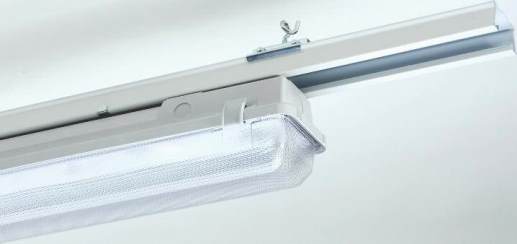

Stahlblech-Trageschienensystem
Lichtband-Trageschienensystem
aus profiliertem Stahlblech
Baureihe TRS 1000…
Einsatzbereich:
für von der Decke abgehängte Lichtbän-
der von Polyester-Feuchtraumleuchten,
zur Erleichterung der Installation und
Montage.
Ausführung:
Trageschiene aus profiliertem Stahlblech,
verzinkt, außen weiß lackiert.
Lieferlängen:
3.065mm (
TRS 1000/2
) und
4.595mm (
TRS 1000/3
)
zusätzliche Abdeckung (
TRS 1000 A
)
1.538mm
Befestigungszubehör
:
Mit den Schienen-Verbindern
(TRS 1000
V)
können die einzelnen Trageschienen
zu beliebigen Längen verbunden werden.
Die Trageschienen können je Leuchten-
länge mit der Schienenhalterung (
TRS
1000 D
) direkt an der Decke befestigt
oder mit dem Schienen-Aufhänger mit
Schaukelhaken
(TRS 1000 S)
und der
Kettenaufhängung
(K16 V)
von der
Decke abgependelt werden (maximaler
Abstand der Schienenbefestigungsele-
mente 2m).
Die Leuchte ist mit 2 bzw. 3 Leuchten-Be-
festigungen
(TRS 1000 L)
an der Trage-
schiene zu befestigen. Die Trageschiene
kann mit einer Schienen-Abdeckung
(TRS 1000 A)
sowie einer Schienen-End-
kappe
(TRS 1000 E)
versehen werden.
