Bitte beachten Sie die Hinweise im Technischen Anhang!
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Industrieleuchten
3072/70 HI/CE H100
30720 0003
1 x HIE/HIT bzw. HIT/HIE-CE 70 6,0
3072/... H100
10150/70HI/CE PZ i
10150 0035
10150/70HI/CE PZ k 10150 0036
3071/010
90073 9010
2541 MS
25410 9000
3072/…
HIT HIE
Hinweis:
Vorschaltgerät und Kompensation im separaten
Vorschaltgerätekasten der Baureihe 10150...
sind außerhalb des Hochtemperaturbereiches zu
installieren (bitte separat bestellen).
Bei Vorschaltgerätekasten
10150/70HI PZ
darf der
Abstand 20m nicht übersteigen. (siehe Zubehör).

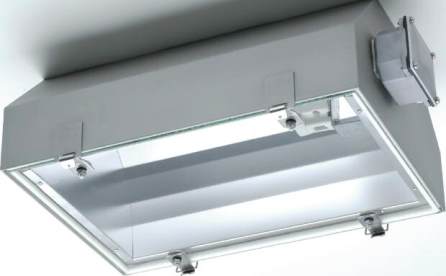

Kompaktstrahler
für extrem hohe Umgebungstemperaturen bis +100°C
Baureihe 3072/... H100

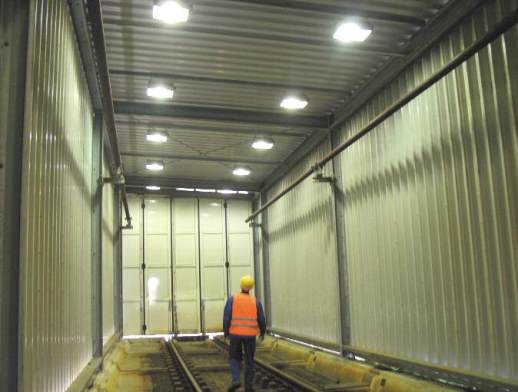

Einsatzbereiche
:
Klimakammern, Heißtrocknungsanlagen,
Absaughauben von Papiermaschinen, Pa-
piertrocknungsanlagen, Gießereien, Koh-
lekraftwerke, Auftauhallen, Räume mit
sehr hohen Umgebungstemperaturen,
Beleuchtungen in unmittelbarer Nähe
von Öfen oder Heißluftgebläsen.
Ausführung
:
Gehäuse: Edelstahl glasperlengestrahlt,
mit Siluminguss-Anschlussdose und Sili-
konprofildichtung. Vorschaltgerät und
Kompensation in separatem Kasten
10150 (bitte separat bestellen).
Sicherheitsglas: Rahmenlos, scharniert
und abklapp- bzw. aushängbar, Kniehe-
belverschlüsse mit Sicherungsfeder.
Reflektor: Reinstaluminium, oberflächen-
veredelt , extrem breitstrahlend.
Anschlussklemme: 3-polig, bis 4mm² in
seitlich angebrachter Anschlussdose.
Kabeleinführung: Verschraubung
M20x1,5
Befestigung: 2 Aufhängeösen aus korro-
sionsbeständigem Edelstahl.
Umgebungstemperatur: bis max. 100°C
extrem breitstrahlend
Qualität von SCHUCH - Vorteile die überzeugen:
• robustes, korrosionsbeständiges Edelstahlgehäuse
• kompakte Steildachbauweise mit maximaler Lichtaustrittsfläche
• extrem breitstrahlende Hochleistungsoptik aus oberflächenveredeltem Reinstaluminium
für niedrige Lichtpunkthöhen und gleichmäßige Lichtverteilung
• werkzeugloser Lampenwechsel durch leicht zu betätigende selbstsichernde
Kniehebelverschlüsse
• einfacher Netzanschluss über außenliegende Anschlussdose
• vielseitig einsetzbar in Extremtemperaturbereichen bis +100°C
(höhere Temperaturen auf Anfrage)
Type
Artikel-Nr.
Vorschaltgerätekasten
für HIT/HIE bzw. HIT/HIE-CE 70, induktiv
für HIT/HIE bzw. HIT/HIE-CE 70, kompensiert
Ersatzglas
Sicherheitsglas
Ersatzverschraubungen
Messing-Verschraubung M20 x 1,5
Zubehör / Ersatzteile
1) Gewichte ohne Verpackung
Type
Artikel-Nr.
Lampen
Gewicht
Watt
ca. kg
1)
für Hochdrucklampen Sockel E27
IP65
