Bitte beachten Sie die Hinweise im Technischen Anhang!
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
541/35/50 CE E27 RS
2) 4)
10541 0037
1)
1 x HIE-CE/P 35/50
6,8
541/50/70 CE E27 RS
2) 4)
10541 0039
1)
1 x HIE-CE/P 50/70
7,1
541/35/50 HS RS
4) 5)
10541 0041
1)
1 x HSE 35/50
7,0
541/50/70 HS RS
4) 5)
10541 0011
1)
1 x HSE 50 / 70
7,2
541… RS
541/50/70HS RS
541/50/70CE RS
HSE
TC-D
TC-TEL
541/218 KL RS
10541 0015
1)
2 x TC-D 18 W
5,3
541/218 KL RS EVG
10541 0035
2 x TC-D/E 18 W
6,1
541/224 KL RS EVG
10541 0045
2 x TC-L 24 W
6,3
541/32/42 KL RS EVG 10541 0053
1 x TC-TEL 32 / 42 W 4,9
541/50 HS RS LR
5) 3)
10541 0046
1)
1 x HSE 50
↓
35
7,2
541/70 HS RS LR
5) 3)
10541 0025
1)
1 x HSE 70
↓
50
7,3
HIE-CE
TC-L
IP54
LPH
3-5m
551…

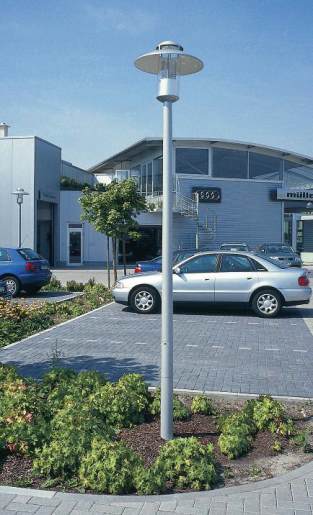

Moderne Pilzleuchten
Baureihen 541/551…
Einsatzbereiche:
Wohn- und Anliegerstraßen, Promena-
den, Parkanlagen, kleine Brücken, Fuß-
gängerzonen, verkehrsberuhigte
Bereiche, Plätze...
Ausführung:
Mastfuß und Leuchtendach: Aluminium,
tiefschwarz (RAL 9005) pulverbeschichtet
Glas: PMMA, klar.
Blendungsbegrenzung: Aluminium-Ring-
spiegel (
RS
).
Elektroblock:Mit allen Betriebsgeräten
und Lampenfassung anschlussfertig ver-
drahtet, leicht austauschbar. Trennsteck-
verbindung zur Netzanschlussklemme,
Zugentlastung für Anschlusskabel.
Befestigung: Auf geraden Lichtmasten
mit 76mm Zopfdurchmesser mittels
3 Klemmschrauben aus korrosionsbe-
ständigem Stahl. Reduzierstück (
RZ 1
)
für 60mm Zopfdurchmesser siehe Zube-
hör / Ersatzteile.
1) induktiv, Artikel-Nr. für komp, siehe Preisliste
2) mit Timer-Zündgerät
3) mit Leistungsreduzierung
4) Vorschaltgerät umschaltbar
5) Beim Einsatz von Zündgeräten mit Timer s. Tech-
nischer Anhang „Elektrotechnik/Zündgeräte“.
6) Gewichte ohne Verpackung
Qualität von SCHUCH - Vorteile die überzeugen:
•
formschöne Außenleuchte mit lichtlenkendem Ringspiegel und oberem Lichtaustritt für de-
korative Lichteffekte
•
Qualitätsprodukt mit hochwertiger Lackierung auf Polyesterharzbasis, speziell für den Langzeit-
einsatz im Außenbereich (hervorragende UV-Beständigkeit, witterungsfest, hohe Farbstabilität)
•
montage- und wartungsfreundlich durch schnellen Zugang über abnehmbares Leuchten-
dach zum schnellen Anschluss, werkzeuglosen Lampenwechsel oder Austausch des kompak-
ten Elektroblocks durch Trennen der Steckverbindung (Trennstecker)
•
hervorragende Blendungsbegrenzung der Klasse KB1
Windan-
griffsfl.
A = 0,15m
2
für Kompaktlampen Sockel G24d, GX24q-4 bzw. 2G11
Type
Artikel-Nr.
Lampen
Gewicht
Watt
ca. kg
6)
für Hochdrucklampen Sockel E27
IP54
LPH
3-5m
Windan-
griffsfl.
A = 0,15m
2
Alle Ausführungen der Baureihe 541... sind auch mit einem größeren
Leuchtenschirm (Ø 800mm) sowie verlängertem
Zylinderglas lieferbar.
Die Bezeichnung für diese Baureihe lautet
551/...
– farbige LED im oberen Lichtaustritt als
dekorativer Farblichtakzent z. B. in Fir-
menfarbe (Baureihe
541/1701 LED
)
– asymmetrischer Spiegel (anstelle des
Ringspiegels), für größere Mastabstände
(Baureihe
541/1701 LED
)
– Schutzklasse II
– Reduzierstück (
RZ1
) für 60mm Zopf-
durchmesser)
– 120° Blende (
BL
) zur hausseitigen Ab-
schirmung
– Schutzgitter (
10041 G
) zum Schutz vor
Vandalismus und Beschädigung
– Sonderlackierung in RAL- und DB-Farben
Optionen:
