7572…
7572/150HI-TS
HST-DE
HIT-CE G12
HIT-DE
HST
HIT
QT QT-DE
HIT-CE
7572/70 CE-TS
2
)
75720 0033
4)
HIT-CE-DE 70
5,7
HIT-DE/HST-DE 150
7572/150 CE-TS
2
)
75720 0035
4)
HIT-CE-DE 150
6,6
HIT-DE/HST-DE 150
7572/45 CPO
75720 0042
HIT-CEod 45
5,6
7572/60 CPO
75720 0043
HIT-CEod 60
5,6
7572/90 CPO
75720 0044
HIT-CEod 90
5,6
HIT-DE-CE
7572/205 E27
75720 0017
QT32 max. 205
4,3
7572/230 R7s
75720 0018
QT-DE12 max. 230 4,3
7502 ZV
75001 9012
7502 TL
75001 9007
7502 SV
75001 9003
2561
25610 9000
7571/1 M
75739 9003
7571/2 M
75739 9004
7572/35 CE G12
75720 0049
1)
HIT-CE G12 35
5,8
7572/70 CE G12
75720 0023
1)
HIT-CE G12 70
5,8
7572/150 CE G12
75720 0031
1)
HIT-CE G12 150
5,8
7572/50/70 CE E27
2)
75720 0021
1)
HIT-CE 50/70
5,8
7572/100 CE E40
2)
75720 0025
1)
HIT-CE 100
6,2
7572/150 CE E40
2)
75720 0029
1)
HIT-CE 150/c
6,8
7572/35/50 HS
75720 0047
1)
HST 35/50
5,8
7572/50/70 HS
75720 0005
1)
HST 50/70
5,8
7572/100 HS
75720 0045
1)
HST 100
6,2
7572/150 HS
75720 0003
1)
HST 150
6,8
Direkte Mastmontage an Masten mit Ø 76mm
mit Mastaufsatz 7571/1 M

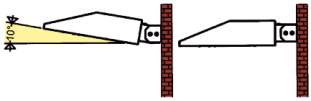

Wandmontage
Montage mittels Befestigungsbügel
Montagemöglichkeiten:
Mastaufsatz 7571/1 M
= insektenfreundliche Ausführung
– 2 Einführungen (auch M25 x 1,5)
– Edelstahlausführung,
glasperlengestrahlt
– für höhere Umgebungstemperaturen
– für tiefe Umgebungstemperaturen
bis -40°C
– Sonderlackierung in RAL- und DB-Far-
ben

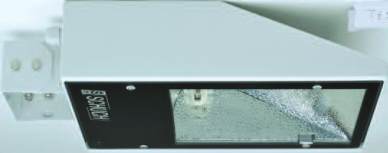

Kompakt-Planflächenstrahler bis 250 W
Baureihe 7572...
Einsatzbereiche
:
Parkplätze, Außenlager, Ladebereiche,
Laderampen, Ein- und Ausfahrten, Ob-
jektschutz usw.
Ausführung
:
Gehäuse: Siluminblech, lichtgrau pulver-
lackiert (RAL 7035), Betriebsgeräte ein-
gebaut, anschlussfertig verdrahtet.
Befestigungsbügel: 180° schwenkbar
Sicherheitsglas: Rahmenlos, scharniert,
durch lösen von 2 Schrauben abklapp-
bar, EPDM-Dichtung.
Spiegel: Optimiertes Spiegelsystem aus
Reinstaluminium, oberflächenveredelt,
asymmetrisch strahlend.
Anschlussklemme: 3-polig, bis 4mm
2
Kabeleinführung: 1 Verschr. M20x1,5.
Befestigungsmöglichkeiten:
•
Stehend oder hängend
(Wandmon-
tage) mittels Befestigungsbügel mit
zwei Bohrungen Ø 11mm
•
Direkte Montage an Masten
mit
Ø 76mm in Verbindung mit Mastauf-
satz
7571/1 M
(siehe Zubehör).
für Hochdrucklampen CosmoPolis white, EVG, Sockel PGZ12
Schwenkbereich 180°
Qualität von SCHUCH - Vorteile die überzeugen:
•
kompakte Bauweise, komplett mit allen elektrischen Betriebsgeräten, anschlussfertig verdrahtet
•
hochwertige Lackierung auf Polyesterharzbasis speziell für den Einsatz im Außenbereich
(hervorragende UV-Beständigkeit, witterungsfest, hohe Farbstabilität)
•
hocheffizientes lichttechnisch optimiertes Spiegelsystem mit hohem Leuchtenbetriebswirkungsgrad
•
präzise Lichtlenkung mit hervorragender Blendungsbegrenzung und minimierten Streuverlusten
•
einfacher Anschluss und Lampenwechsel durch abklappbares Sicherheitsglas
•
universelle Befestigungsmöglichkeiten auch in Mehrfachanordnung
1) Induktiv, Art.-Nr. für komp. siehe Preisliste
2) mit Timer-Zündgerät
3) Gewichte ohne Verpackung
Windan-
griffsfl.
A = 0,05m
2
für Hochdrucklampen, Soffittenform, Sockel Rx7s bzw. Rx7s-24
für Hochdrucklampen, Röhrenform, Sockel E27 bzw. E40
Type
Artikel-Nr.
Lampen
Gewicht
Watt
ca. kg
3)
für Halogenglühlampen Sockel E27 bzw. R7s
Optionen:
Type
Artikel-Nr.
Ersatz-Glas für Ausführung mit Zentralverschluss (ab 03/2008)
Ersatz-Glas (teillackiert) für Ausführung mit Zentralverschluss
Ersatz-Glas (teillackiert) für Ausführung mit Schrauben
Kunststoffverschraubung M20 x 1,5
Mastaufsatz mit Zubehör zur Montage auf Masten Ø 76mm
Mastaufsatz für Doppelmontage mit Zubehör zur Montage auf
Masten Ø 76mm
Zubehör / Ersatzteile
IP65
LPH
4-8m
