Außenleuchten
Bitte beachten Sie die Hinweise im Technischen Anhang!
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
7573 S...
7573 S/1000 E40
75732 0015
QT38 max. 1000 24.000
11,6
7573 S/1000 R7s
75732 0016
QT-DE12 max. 1000 22.000
11,6
7573 S/250 HI/HS
2) 3)
75732 0001
HIT/HST 250
20.000/27.000 14,0
7573 S/400 HI
2) 4)
75732 0003
HIT 400
25.000
14,0
7573 S/400 HS
2)
75732 0005
HST 400
48.000
15,1
7573 S/250 HI-TS
2)
75732 0007
HIT-DE 250
20.000
13,2
7573 S/400 HI-TS
2) 4)
75732 0009
HIT-DE 400
28.000
13,2
7573 S/250 HS-TS
2)
75732 0011
HST-DE 250
25.500
13,2
7573 S/400 HS-TS
2)
75732 0013
HST-DE 400
48.000
14,3
7573 S/400HI-TS
HST-DE
HIT-DE
HST
HIT
QT
QT-DE
!
7501
75001 9001
7501 ZV
75001 9011
2561
25610 9000
7573 TR
75739 0002
ROB 60/76
90270 0005
Masttraverse 7573 TR
Schwenkbereich 180° (stufenlos)
Type
Artikel-Nr.
1)
Lampen
Lichtstrom Gewicht
Watt
lm
ca. kg
5)
für Halogenglühlampen Sockel E40 bzw. R7s
für Hochdrucklampen, Röhrenform, Sockel E40
für Hochdrucklampen, Soffittenform, Sockel FC2
1) induktiv, Artikel - Nr. komp. siehe Preisliste
2) Beim Einsatz von Zündgeräten mit Timer s. Tech-
nischer Anhang „Elektrotechnik/Zündgeräte“.
3) Insektenfreundlich bei Einsatz von HST 250
4) Sofern vorgesehene HI-Lampe zum Einsatz an
HS-Vorschaltgerät geeignet ist, für höheren
Lichtstrom HS-Leuchtentype wählen.
5) Gewichte ohne Verpackung
Zubehör / Ersatzteile
– 2 Einführungen
– Einführungen M25 x 1,5
– Leistungsreduzierschaltung
– Edelstahlgehäuse, glasperlengestrahlt
– für höhere Umgebungstemperaturen
– Sonderlackierung in RAL- und DB-Farben
Weitere Baureihen / Ausführungen
Type
Artikel-Nr.
Ersatz-Glas
Ersatzglas für Ausführung mit Zentralverschluss
Kunststoffverschraubung M20 x 1,5
Masttraverse mit Zubehör zur Montage von 2 Planflächenstrah-
lern auf Masten Ø 76mm
Rohrschellenbefestigung zur direkten Mastmontage bzw. an
Mehrfach-Mastaufsätzen
Qualität von SCHUCH - Vorteile die überzeugen:
•
kompakte Bauweise, komplett mit allen elektrischen Betriebsgeräten, anschlussfertig verdrahtet
•
Original SCHUCH-Zentralverschlusssystem mit innenliegenden Scharnieren
•
hochwertige Lackierung auf Polyesterharzbasis speziell für den Einsatz im Außen-
bereich (hervorragende UV-Beständigkeit, witterungsfest, hohe Farbstabilität)
•
hocheffektives, lichttechnisch optimiertes Spiegelsystem
•
präzise Lichtlenkung mit hervorragender Blendungsbegrenzung
•
einfacher Anschluss und Lampenwechsel durch Zentralverschlusssystem
•
universelle Befestigungsmöglichkeiten auch in Mehrfachanordnung
•
mit speziellem Druckausgleichssystem gegen Kondenswasserbildung
Windan-
griffsfl.
A = 0,1m
2
= insektenfreundliche Ausführung

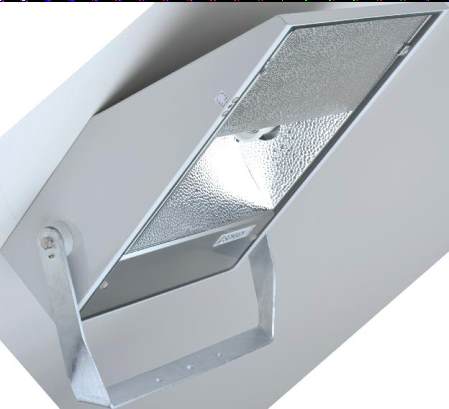

Kompaktstrahler bis 1000 W
Baureihe 7573 S...
Einsatzbereiche:
Gebäude- und Fassadenanstrahlung, Beleuch-
tung von Baum- und Pflanzengruppen in Gär-
ten und Parks, Sport- und Freizeitfelder aller
Art, Baustellen, Industriegelände, Lagerplätze,
zu überwachende Fabrikeingänge usw.
Ausführung
:
Gehäuse: Siluminblech, lichtgrau pulver-
lackiert (RAL 7035), Betriebsgeräte ein-
gebaut und anschlussfertig verdrahtet,
integriertes Druckausgleichssystem.
Befestigungsbügel: Stufenlos schwenkbar
Sicherheitsglas: Rahmenlos, abklappbar,
EPDM-Dichtung.
Zentralverschluss: Innensechskant,
Schlüsselweite 5mm, gegenüberliegend
Scharniere.
Spiegel: Optimiertes Spiegelsystem aus
Reinstaluminium, oberflächenveredelt,
symmetrisch strahlend.
Anschlussklemme: 3-polig, bis 4mm
2
Kabeleinführung: 1 Verschr. M20x1,5.
Befestigungsmöglichkeiten:
•
Stehend oder hängend
(Wand-, Decken-
, Boden- oder Masttraversenmontage) mit-
tels Befestigungsbügel mit drei Bohrungen
•
Direkte Montage
an Masten mit
Ø 60 oder 76mm bzw.
an 2- bis 4-
fach Mastaufsätzen
mit Tragestutzen
Ø 60mm in Verbindung mit einer Rohr-
schellenbefestigung (siehe Zubehör).
Optionen:
Siehe „Weitere Baureihen/Ausführungen“.
IP65
