5
100 100
20
1,1
3611 201 W/3 MA
36111 0002
5
100 100
20
1,3
3611 201/1 MA RW 36111 0003
5
190 190
38
1,1
3611 201/3 MA RW 36111 0004
5
190 190
38
1,3
3611 201 LED 1/MA RW
3611 201 LED W 1/MA
IP65
LED
Inbetriebnahme: Batterieleitung zusammenstecken
Außerbetriebnahme: Batterieleitung trennen
Bereitschaftsschaltung: L1' nicht anschließen

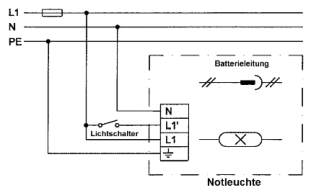

Schaltbild Dauer-/Bereitschaftsschaltung
Type
Artikel-Nr.
System-
Leuchten-
Licht-
Gewicht
leistung
1)
lichtstrom ausbeute
ca. kg
3)
Netz Not
W
lm
lm/W
– einseitige REIN-RAUS-Verdrahtung:
(2 Leitungseinführungen auf einer
Seite, 2 Verschraubungen M20 x 1,5)
– PC-Glas, satiniert
Für Ausführungen
bei zentraler Energieversorgung:
– mit integriertem Einzelleuchten-Über-
wachungsmodul zum Anschluss an
Gruppen- oder Zentralbatterieanlagen
.
Wir empfehlen den Einsatz von An-
lagen der Firma
INOTEC
.
Optionen:
Hinweis:
Alle technischen Daten entsprechen dem
Stand bei Drucklegung. Aktuelle technische Daten
entnehmen Sie bitte unserer Internetseite
www.schuch.de
.
1) inkl. Batterieladung
2) Leuchte
nicht
für Piktogramm geeignet
3) Gewichte ohne Verpackung
Rettungszeichenleuchte, 1h Brenndauer
Flucht- und Rettungswegeleuchte, 1h Brenndauer
2)
Qualität von SCHUCH - Vorteile die überzeugen:
•
bis zu
71% Energieeinsparung
im Vergleich zu einer 8W Leuchtstofflampe
•
Sicherheit im Notfall, sofort volle Lichtleistung (100% Lichtstrom), auch bei tiefen Temperaturen
•
stabiler Lichtstrom im Notbetrieb, unabhängig von der Umgebungstemperatur
•
sehr gute Erkennbarkeit des Rettungszeichens durch hervorragend gleichmäßige Ausleuchtung
des Piktogramms
•
große Lichtpunktabstände bis ca. 12m bei der Ausleuchtung von Flucht- und Rettungswegen
durch LED-integrierte Optik mit Batwingcharakteristik (
Ausführung ... RW
)
•
reduzierte Batteriekapazität
•
geringe thermische Belastung
•
geringes Gewicht
•
durch lange Nutzlebensdauer der LED (
≥
50.000Std.) nahezu wartungsfreier Betrieb
•
keine Kosten für Lampenwechsel
mit Einzelbatterie und automatischer Selbstüberwachung

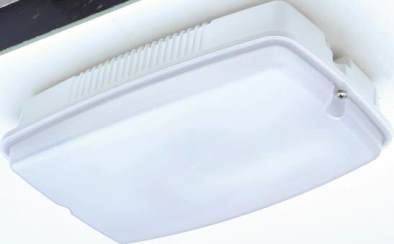

Kompakte LED-Not- und Rettungswegeleuchte
Baureihe 3611 ... ./MA ..
Einsatzbereiche:
Feuchte, nasse und staubige Räume in
Handwerk, Gewerbe und Industrie zur
Ausleuchtung und Kennzeichnung der
Rettungswege.
Ausführung:
Gehäuse: Aluminium-Druckguss, weiß
lackiert, alle elektrischen Komponenten
im Gehäuse integriert, anschlussfertig
verdrahtet.
Abschlusswanne: PMMA satiniert, einge-
schäumte Silikon-Dichtung. Als Rettungs-
zeichenleuchte mit weiß-opalem PC-Glas
(
W
) und Piktogramm (bitte separat be-
stellen, siehe Zubehör).
Anschlussklemme: 3 bzw. 4-polig.
Anschlussspannung: 220-240V, 50/60Hz.
Kabeleinführung: Stirnseitig 1 Verschluss-
stopfen M20.
Montage: 2 Befestigungspunkte, Dicht-
und Druckscheiben liegen bei.
Technische Daten:
LED
: Hochleistungs-LED, 6.500K, R a 70, Lebensdauer L 70 B 10 > 50.000Std., bei
max. Umgebungstemperatur
...RW
: integrierte Optik mit Batwingcharakteristik, 5.000K
Eingebaute NiMH-Batterie, die durch ständige Erhaltungsladung betriebsbereit
gehalten wird.
Automatische Überwachung der Notleuchte gemäß EN 62034. Anzeige der Prüfer-
gebnisse per 2-farbiger LED an der Leuchte.
Elektronischer Tiefentladeschutz:
Wiederaufladezeit: 24h, gemäß EN 60598-2-22
Betriebsarten:
Bereitschaftsschaltung: Notlicht schaltet sich bei Netzausfall ein.
Dauerschaltung: Umschaltung auf Batteriebetrieb bei Netzausfall.
Umgebungstemperatur: -5°C bis +30°C bei Dauerschaltung,
-5°C bis +40°C bei Bereitschaftsschaltung
... 3h Brenndauer
... 3h Brenndauer
