N12/118-58/12/1 DC
12000 0050
1 x 18 – 58 W 1 100
7,1
N12/218-36/18/1 DC
12000 0051
2 x 18 – 36 W 1 100
8,8
N12/258/24/1 DC
12000 0052
2 x 58 W 1 100
12,8
N12/118-58/45/3 DC
12000 0053
1 x 18 – 58 W 3 100
19,2
N12/218-36/45/3 DC
12000 0054
2 x 18 – 36 W 3 100
19,2
N12/258/90/3 DC
12000 0055
2 x 58 W 3 100
35,5
N 12...
N12/... 18Ah
N12/... 45Ah
N12/... 90Ah
N12/... 12/24Ah
für Leuchten mit EVG
1) Verhältnis effektiver Lampenlichtstrom
2) Gewichte ohne Verpackung
zum Nennlichtstrom
Type
Artikel-Nr.
Lampen Brenn- Lichtstrom- Gewicht
Watt
dauer h faktor ca.%
1)
ca. kg
2)
mit getrennten Gehäusen für Batterie und Elektronik
Technische Daten:
Einzelbatterie-Notlichtversorgungsgeräte zur Versorgung von 1 oder 2 Leuchten mit
Leuchtstofflampen und elektronischem Vorschaltgerät (EVG).
Notlichtelektronik mit Tiefentladeschutz und Umschalteinrichtung für Netz-/Not-
lichtbetrieb.
Automatische Überwachung gemäß EN 62034. Kontrolle der Verbraucher durch
selbst justierende Leistungsüberwachung. Manuelle Auslösung von Funktionsprü-
fungen sowie Anzeige von Meldungen und Störung über integrierte Tastatur / An-
zeige in Folienform.
Schalteingang zur Fernschaltung der Betriebsbereitschaft über einen externen
Schalter. Meldeausgang zur Fernmeldung einer Sammelstörung.
Batterieteil mit wartungsfreier, verschlossener Pb-Batterie Gebrauchsdauer 6-9
Jahre nach E
UROBAT
.
Betriebsarten:
Dauerschaltung = Umschaltung auf Batteriebetrieb bei Netzausfall.
Bereitschaftsschaltung = Notlichtlampe schaltet sich nur bei Netzausfall ein.
Nennspannung: 230V, 50Hz
Anschließbare Leuchten:
Leuchten für Leuchtstofflampen mit EVG: Bei 2-lampigen Leuchten mit
Doppel-EVG doppelte Leistungsaufnahme berücksichtigen oder Leuchten mit 2 EVG
(mit Auftrennung der beiden Systeme) verwenden.
Achtung:
Die EVG in den angeschlossenen Leuchten müssen für Gleich- und Wechselspan-
nungsbetrieb geeignet sein.
Leuchten für Glühlampen: Anschlussleistung entsprechend der zulässigen Leucht-
stofflampenleistung.
Notlicht-Versorgungsgeräte
Baureihe N12...
Einsatzbereiche:
Zur Energieversorgung von räumlich vom
Notlichtversorgungsgerät getrennten
Leuchten bis maximal 2 x 58W. Insbeson-
dere in Fällen in denen auf Grund der
Umgebungsbedingungen keine Einzel-
batterie-Notleuchten verwendet werden
können.
Ausführung:

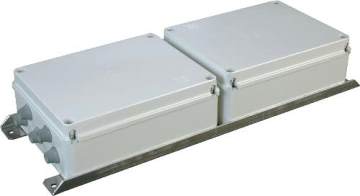

Gehäuse: Polycarbonat, grau (RAL 9006).
Gehäusedeckel verschraubt.
Batterie- und Elektronikteil in getrennten
Gehäusen. Batterieteil mit Lüftungsöff-
nung.
Montage: Wandbefestigung (Bohrungen
6 mm)
Installation: Steckkontakt-Klemmen
(Querschnitt 2,5 mm²)
Leitungseinführung von unten.
Zulässige Umgebungstemperatur:
0 bis +25°C
Ein Betrieb der Pb-Batterie >25°C führt
zur Reduzierung der Gebrauchsdauer.
Achtung:
Entfernung Leuchte – NV-Gerät max. 500m.
Spannungsabfall nach DIN VDE 0100 berück-
sichtigen.

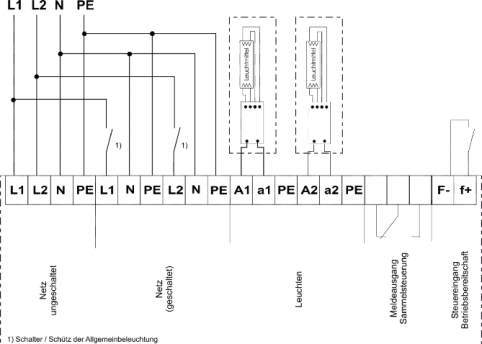

Schaltpläne für EVG - Leuchten
IP54
Elektronik
IP32
Batterie
