nD191/12 L110 LED
IP65
II 3 G Ex nA IIC
T4 Gc
II 3 D Ex tc IIIC
T80°C Dc
nD191/12 L110
12.000
250HME/3 x 58/T8
182 36-1 F
18090 9023
2537 G
90117 9006
2539 G
90119 9001
2538 G
90118 9006
LED
Technische Daten:
LED: Linearmodule 5.000K, R
a
> 80, Lebensdauer L
70
B
10
> 50.000 Std. (bei max.
Umgebungstemperatur).
EVG: 230V AC/DC, Überspannungs-, Überlast-, Kurzschluss-, und Übertemperatur-
schutz
Umgebungstemperatur: -20°C bis +40°C
optional:
Dimmfunktion über DALI-Schnittstelle
Hinweis:
Alle technischen Daten entsprechen dem
Stand bei Drucklegung. Aktuelle technische Daten
entnehmen Sie bitte unserer Internetseite
www.schuch.de
.
Type
Artikel-Nr.
Ersatzglas, satiniert
für nD191/12... LED
Kabeleinführungen / Verschraubungen
Ex-Kunststoff-Verschraubung M25 x 1,5 mit Gegenmutter
Ex-Kunststoff-Verschraubung M25 x 1,5 mit Gegenmutter und
Verschlussstopfen
Ex-Kunststoff-Verschlussschraube M25 x 1,5 mit Gegenmutter
Befestigungsmaterial
4 Befestigungswinkel zur direkten Deckenmontage sind im Lieferumfang enthalten.
Zubehör
Type
Artikel-Nr.
System- Leuchten- Licht-
ersetzt
U.-Temp. Gewicht
leistung lichtstrom ausbeute
max.
ca. kg
W lm lm/W W
°C

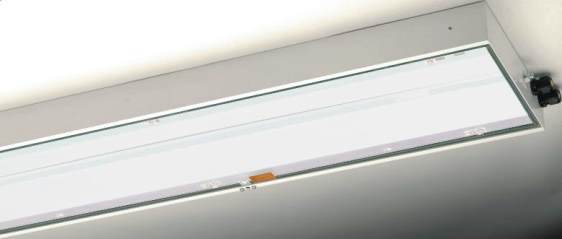

Extrem flache EX LED-Stahlblech-Leuchte
für Zone 2 und Zone 22
Baureihe nD191... LED
Einsatzbereiche:
Explosionsgefährdete Bereiche der Zonen
2 und 22 vorzugsweise in Lackierräu-
men, Lackieranlagen und Spritzkabinen.
Ausführung:
Gehäuse: Stahlblech, verkehrsweiß pul-
verlackiert (RAL 9016).
Abschlussglas: Rahmenloses Sicherheits-
glas satiniert, scharniert, abklappbar.
Zentralverschluss: Innensechskant 5mm,
gegenüberliegend Innenscharniere.
Anschlussklemme: L1 + N + PE, max.
Klemmbereich 2,5mm
2
Kabeleinführung: 3 Einführungen für
M25 x 1,5 (2 Verschraubungen, davon 1
x mit Verschlussstopfen und 1 Verschluss-
schraube). Standardmäßig für 3-polige,
einseitige REIN-RAUS-Verdrahtung vorbe-
reitet.
Gebrauchslage: Nach unten bzw. vorne
strahlend.
Befestigung: Befestigungswinkel (inkl.)
Qualität von SCHUCH - Vorteile die überzeugen:
•
robust und chemisch beständig für den rauen Industrieeinsatz
- stabiles Zentralverschlusssystem mit innenliegenden Scharnieren
•
montage- und wartungsfreundlich
- Original SCHUCH-Zentralverschlusssystem für einfachen Komponentenwechsel
- auf Wunsch Einbau eines Trennschalters
•
flexibel und vielfältig einsetzbar
- einsetzbar als Anbauleuchte oder eingebaut in abgehängte Decken und in Aussparungen von Beton-
decken
- separate und damit problemlos auch nachrüstbare Einbaurahmen
(Baukastenprinzip)
- einseitige REIN-RAUS-Verdrahtung; klassische zweiseitige Durchgangsverdrah-
tung (auf Anfrage)
- breiter zulässiger Umgebungstemperaturbereich von -20°C bis +40°C
• bis zu
51%
Energiekostenersparnis gegenüber einer Beleuchtung mit 58W VVG
• weitere Energiekostenersparnis im Dimmbetrieb in Abhängigkeit der Dimmeinstellung
• stufenlos dimmbar (Ausführung DALI), ideal für Bereiche mit Tageslichtsteuerung
• homogene Ausleuchtung durch satiniertes Einscheibensicherheitsglas, angenehme Lichtwahrneh-
mung, hervorragende Blendungsbegrenzung
• hohe Farbwiedergabe R
a
> 80, nach Arbeitsstättenrichtlinie für nahezu alle Betriebsstätten geeignet
• niedrige Wartungs- und Stillstandskosten durch lange Wartungsintervalle
• prädestiniert für den rauen Industrieeinsatz
– robustes, glattes Stahlblechgehäuse ohne verschmutzungsanfällige außenliegende Verschlussteile
– dauerhaft sicher schließend durch rahmenloses Sicherheitsglas mit innenliegendem Zentralver-
schlusssystem
NEU
Zündschutzart: nA
Explosionsschutz:
II 3 G Ex nA IIC T4 Gb
(Zone 2)
II 3 D Ex tc IIIC T80°C Dc
(Zone 22)
Nennspannung: 220-240V AC, 50-60Hz.
Umgebungstemperatur:
-20°C bis +40°C.
