Explosionsgeschützte
Leuchten Zone 2/22
nD182 4.. EVG
T 26
nD181/182...
nD181 118 EVG
18001 0001
T4
1 x T 26/18W 9,6
nD181 218 EVG
18001 0002
T4
2 x T 26/18W 10,1
nD181 318 EVG
18001 0007
T4
3 x T 26/18W 10,7
nD181 136 EVG
18001 0003
T4
1 x T 26/36W 17,3
nD181 236 EVG
18001 0004
T4
2 x T 26/36W 17,3
nD181 336 EVG
18001 0008
T4
3 x T 26/36W 16,9
nD181 158 EVG
18001 0005
T4
1 x T 26/58W 20,1
nD181 258 EVG
18001 0006
T4
2 x T 26/58W 20,1
nD181 358 EVG
18001 0009
T4
3 x T 26/58W 21,6
nD182 318 EVG
18001 0201
T4
3 x T 26/18W 10,0
nD182 418 EVG
18001 0202
T4
4 x T 26/18W 14,0
nD182 336 EVG
18001 0203
T4
3 x T 26/36W 16,8
nD182 436 EVG
18001 0204
T4
4 x T 26/36W 16,8
nD182 358 EVG
18001 0205
T4
3 x T 26/58W 23,8
nD182 458 EVG
18001 0206
T4
4 x T 26/58W 23,9
Hinweise:
Bei dauernd anstehender Feuchtigkeit
oder korrosiver Atmosphäre
Ausführungen in Edelstahl anfragen.
Maximale Umgebungstemperatur für die Leuch-
ten im spannungslosen Zustand + 85°C.
Bei besonderen Einsatzbedingungen wie z.B. in
feuchter Umgebung mit nur kurzen Betriebszeiten
Ausführung
E1003
einsetzen. (siehe Anhang 1.4)
Nur für trockene Wartungsgruben geeignet. Bei
Wandeinbau vor Ablaufwasser von oben schützen.
Einseitige REIN-RAUS-Verdrahtung
Alle Leuchten der Baureihe nD181/182... haben
an der Anschlussseite 2 Einführungen für M25 x
1,5. Somit kann anstelle der klassischen Durch-
gangsverdrahtung auch eine kostengünstigere
REIN-RAUS-Verdrahtung an einer Seite erfolgen.
(Vorbereitung 5-polig gegen Mehrpreis)
Qualität von SCHUCH - Vorteile die überzeugen:
•
robust und chemisch beständig für den rauen Industrieeinsatz
- stabiles Zentralverschlusssystem mit innenliegenden Scharnieren
• zuverlässig und betriebssicher durch Ex-EVG mit „end-of-life-Abschaltung“
d. h. am
Lebensdauerende einer Leuchtstofflampe wird diese sicher abgeschaltet
•
montage- und wartungsfreundlich
- Original SCHUCH-Zentralverschlusssystem für einfachen Lampenwechsel
- leicht zugänglicher Anschlussraum über abklappbaren Reflektor
•
flexibel und vielseitig einsetzbar bei unterschiedlichsten
Umgebungsbedingungen
- Zulassung für Gas- und Staub-Ex-Bereiche (Zonen 2 und 22)
- breiter zulässiger Umgebungstemperaturbereich von -20°C bis +40/50°C
- separate und damit problemlos auch nachrüstbare Einbaurahmen bzw.
Schwenkarmbefestigungen (Baukastenprinzip)
- einseitige REIN-RAUS-Verdrahtung; klassische zweiseitige Durchgangsverdrah-
tung (auf Anfrage)
-
Gelistet bei Deutsche Bahn AG

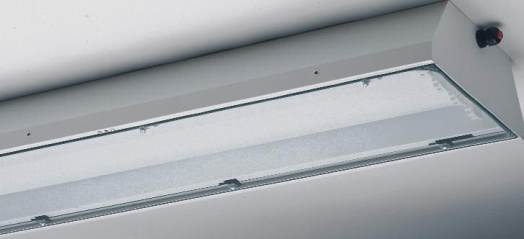

Ex-geschützte Stahlblech-Steildachleuchten
für Zone 2 und Zone 22
Baureihen nD181/182…
Zulassungen:
GOST-R/ROSTECH-NADZOR (
Russland
)
Zündschutzart: nA
Explosionsschutz:
II 3 G Ex nA IIC T4 Gc
(Zone 2)
II 3 D Ex tc IIIC T80°C Dc
(Zone 22)
Zulässige Umgebungstemperatur:
– 20°C bis +40/50°C (1- und 2-lampig)
– 20°C bis +40 °C
(3- und 4-lampig)
Nennspannung: 220-240V AC/DC,
0 bzw. 50-60Hz.
Aufhängung H8V P Aufhängung 15A P
Type
Artikel-Nr.
Temp.-
Lampen
Gewicht
Klasse Watt
ca. kg
Einsatzbereiche:
Explosionsgefährdete Bereiche der Zonen
2 und 22 vorzugsweise in Lackierräumen,
Lackieranlagen und Spritzkabinen.
Ausführung:
Gehäuse: Stahlblech, verkehrsweiß pul-
verlackiert (RAL 9016).
Abschlussglas: Rahmenloses Sicherheits-
glas, scharniert, abklappbar.
Reflektor: Stahlblech weiß, abnehmbar.
Zentralverschluss: Innensechskant,
Schlüsselweite 5mm, gegenüberliegend
Innenscharniere.
Schaltung: EVG
Anschlussklemme: Standard L1 + N + PE,
max. Klemmbereich 2,5mm
2
(bis 6,0mm
2
auf Anfrage).
Kabeleinführung: 3 Einführungen für
M25 x 1,5 (2 Verschraubungen, davon 1
x mit Verschlussstopfen und 1 Verschluss-
schraube). Standardmäßig für 3-polige,
einseitige REIN-RAUS-Verdrahtung vorbe-
reitet.
Gebrauchslage: Nach unten bzw. vorne
strahlend.
Befestigung: Aufhängeösen (
H8V P
) bzw.
Deckenschienen (
15A P
), siehe Zube-
hör/Ersatzteile.
Optionen:
Siehe „Weitere Baureihen/Ausführungen“.
IP65
II 3 G Ex nA IIC
T4 Gc
II 3 D Ex tc IIIC
T80°C DC
