335
160
ø 315
ø 300
83152035 83152010 80304001 8315901
h [m]
E [lx]
[m]
0,5
1,04
3917
1,0
2,09
979
1,5
3,13
435
2,0
4,18
245
2,5
5,22
157
2x46,3°
400cd/klm
90°
90°
60°
45°
30°
15°
15°
30°
45°
60°
h [m]
E [lx]
[m]
0,5
1,08
4750
1,0
2,15
1187
1,5
3,23
528
2,0
4,30
297
2,5
5,38
190
2x47,1°
400cd/klm
90°
90°
60°
45°
30°
15°
15°
30°
45°
60°
DALI
850 °C
RAL 9016

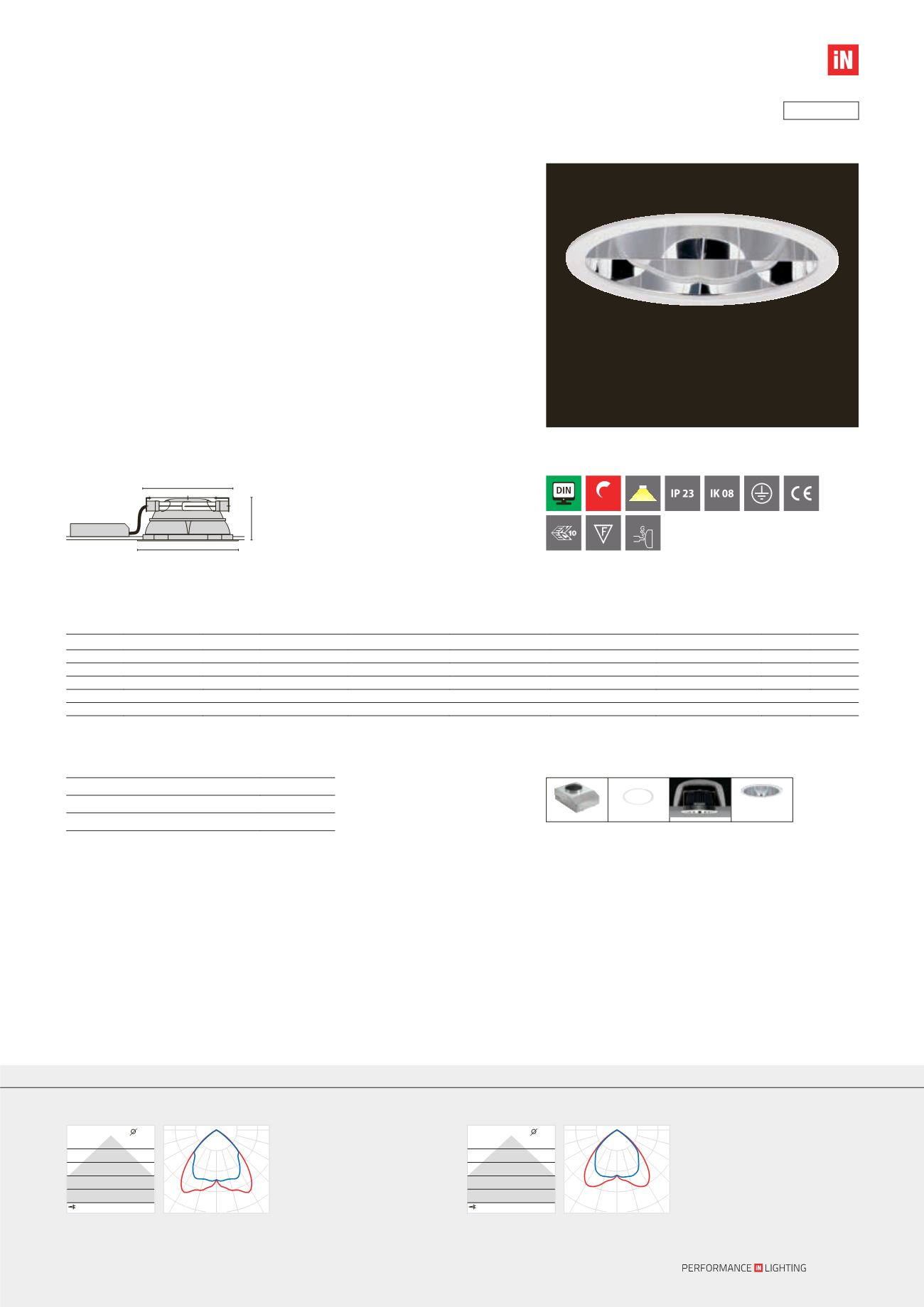

DL315 CROSS LOUVRE - 160 mm
Rundes modulares Einbaudownlight mit Kreuzraster
• Leuchtengehäuse aus galvanisch verzinktem Stahlblech
• Modularer Blendring aus Druckguss, pulverbeschichtet
• Werkzeuglose Befestigung des Blendrings über Bajonettverschluss möglich
• Reflektor und Kreuzraster aus Reinstaluminium (Al 99,98) für maximalen Leuchtenwirkungsgrad und
neutrale Farbwiedergabe
• Entblendung nach DIN EN 12464-1 (siehe Tabelle)
• Deckenmontage werkzeuglos möglich
• Geeignet für Deckenplattenstärken von 1-25 mm
• Inkl. externer modularer Versorgungseinheit
• Externe modulare Versorgungseinheit ist werkzeuglos austauschbar
• Eine nachträgliche Ausstattung der Leuchte mit Dekoren ist werkzeuglos möglich
Leistung LBS
ILCOS
Fassung
EVG
EVG DALI
EVG mit Notlicht 1h EVG mit Notlicht 3h DIN EN
12464-1
Gewicht
2 x 26 W TC-DEL/TC-TEL FSQ/FSM G24q-3/Gx24q-3
8 315 542 26 30 00
2 x 32 W TC-TEL
FSM Gx24q-3
8 315 542 32 30 00
2 x 42 W TC-TEL
FSM Gx24q-4
8 315 542 42 30 00
2 x 57 W TC-TEL
FSM Gx24q-5
8 315 542 57 30 00
3 x 18 W TC-DEL/TC-TEL FSQ/FSM G24q-2/Gx24q-2
8 315 543 18 30 00
3 x 26 W TC-DEL/TC-TEL FSQ/FSM G24q-3/Gx24q-3
8 315 543 26 30 00
8 315 542 26 60 00
8 315 542 32 60 00
8 315 542 42 60 00
8 315 542 57 60 00
8 315 543 18 60 00
8 315 543 26 60 00
8 315 542 26 30 01
8 315 542 32 30 01
8 315 542 42 30 01
8 315 542 57 30 01
8 315 543 18 30 01
8 315 543 26 30 01
8 315 542 26 30 02
8 315 542 32 30 02
8 315 542 42 30 02
8 315 542 57 30 02
8 315 543 18 30 02
8 315 543 26 30 02
ü
1,9 kg
-
1,9 kg
-
1,9 kg
-
1,9 kg
-
2,4 kg
-
2,4 kg
Zubehör
Ausgleichsring
83152010
Betoneingießtopf
83152035
Brandschutzhaube - LightCap
80304001
Dekore finden Sie auf den Seiten 338 bis 341.
Planungsdaten
TC-DEL 2 x 26 W
Halbstreuwinkel 2 x 48/45°
UGR 18 / 19,4
Leuchtdichte 820 cd/m² (
g
≥ 65°)
Wirkungsgrad 60%
TC-TEL 2 x 32 W
Halbstreuwinkel 2 x 48/47°
UGR 19 / 20,7
Leuchtdichte 1260 cd/m² (
g
≥ 65°)
Wirkungsgrad 58%
