7504
75001 9004
7575/1000 HI/ HS ZG
2) 3)
75750 0001
HIT/HST 1000 80.000/130.000 16,6
7575/1000 HI-TS ZG
2) 4)
75750 0003
HIT-DE 1000 90.000
16,6
7575/2000 HI-TS L ZG
1) 2) 4)
75750 0005
HIT-DE 2000 225.000
16,6
7575…
7575/2000HI-TS
HIT HST HIT-DE
Qualität von SCHUCH - Vorteile die überzeugen:
• hochwertige Gehäuselackierung auf Polyesterharzbasis speziell für den Einsatz im Außenbereich (her-
vorragende UV-Beständigkeit, witterungsfest, hohe Farbstabilität)
• hocheffektives, lichttechnisch optimiertes Spiegelsystem
• präzise Lichtlenkung mit hervorragender Blendungsbegrenzung und minimierten Streuverlusten
• genau justierbare Neigung des Strahlers in 5°-Schritten
• werkzeugloser Lampenwechsel durch seitlichen Eingriff
• integriertes Druckausgleichssystem gegen Kondenswasserbildung
• einfacher Netz-Anschluss über außenliegende Anschlussdose
• universelle Befestigungsmöglichkeiten auch in Mehrfachanordnung
Type
Artikel-Nr.
Ersatz-Glas
Zubehör / Ersatzteile

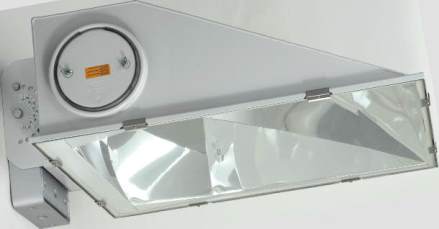

Hochleistungs-Planflächenstrahler bis 2000 W
Baureihe 7575...
Type
Artikel-Nr. Lampen Lichtstrom Gewicht
Watt
lm
ca. kg
5)
für Hochdrucklampen, Röhrenform, Sockel E40
mit angebautem Zündgerät, ohne Vorschaltgerät
für Hochdrucklampen, Soffittenform, mit Kabel
mit angebautem Zündgerät, ohne Vorschaltgerät
Hinweis:
Vorschaltgerät eingebaut in separate VG-Kästen 1032... bzw. auf Montageeinheiten für Masteinbau
10160/10161…, siehe Vorschaltgerätekästen und Kabelübergangskästen.
1) Strahler für Langbogenlampe (z.B. O
SRAM
HQI-TS 2000/N/L)
2) Beim Einsatz von Zündgeräten mit Timer s. Tech-
nischer Anhang „Elektrotechnik/Zündgeräte“.
3) Insektenfreundlich nur bei Einsatz von
Natriumdampflampen
4) Bei Anwendungen mit längeren Betriebszei-
ten bitte berücksichtigen: Zweiseitig geso-
ckelte Hochdrucklampen 2000 W haben im
Vergleich zu anderen Hochdrucklampen eine
kürzere Lebensdauer. Bitte dazu die Angaben
der Lampenhersteller beachten.
5) Gewichte ohne Verpackung
Schwenkbereich 180°
Einsatzbereiche:
Sportfelder, Trainingsplätze und Freizeit-
flächen usw. Für Industrieanwendungen,
Anstrahlungen usw. Baureihe
7574...
verwenden.
Ausführung:
Gehäuse: Siluminblech, lichtgrau pulver-
lackiert (RAL 7035).
Sicherheitsglas: Rahmenlos, mit Silikon-
dichtung.
Spiegel: Optimiertes Spiegelsystem aus
Reinstaluminium, oberflächenveredelt.
Anschluss: Außenliegende Anschluss-
dose aus Siluminguss mit 1 Verschrau-
bung M20 x 1,5.
Lampenwechsel: Einfacher Lampenwech-
sel durch seitlich am Gehäuse befindli-
chen Deckel.

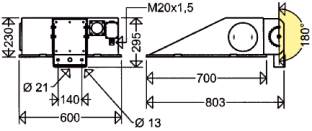

Befestigung: Bügel mit einer zentralen
Bohrung Ø 21mm und zwei Bohrungen
Ø 13mm im Abstand von 140mm. Neig-
bar in 5°-Schritten, Schwenkbereich des
Befestigungsbügels ± 90°.
Windan-
griffsfl.
A = 0,13m
2
= insektenfreundliche Ausführung
IP54
LPH
12-20m
