Außenleuchten
Bitte beachten Sie die Hinweise im Technischen Anhang!
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Blendungsbegrenzte Beleuchtung von Trainingsplätzen nach DIN EN 12193
für die Sportarten Fußball, Handball, Hockey usw.
Beleuchtung Fußballtrainingsplatz mit asymmetrischen Planflächenstrahlern 7575...

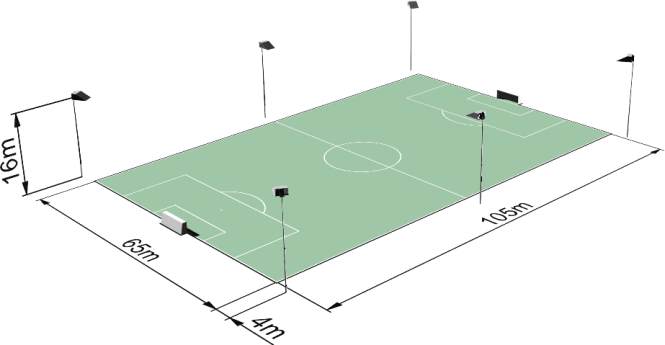

Anlagedaten:
Platzgröße:
105m x 65m
Mastanzahl:
6 Stück
Masthöhe:
16m
Abstand zum Spielfeld:
ca. 4m
Ausgewählte Leuchten:
6 x Planflächenstrahler 7575/2000HI-TS L ZG
bestückt mit z.B. O
SRAM
HQI-TS 2000/N/L
+ 6 x Vorschaltgerätekasten 1032/2000HI 10,3 komp
alternativ
+ 6 x Montageeinheiten für Masteinbau
10160/2000HI 10,3 kompensiert bzw.
10161/2000HI 10,3 kompensiert
Mit der oben genannten Lösung werden
alle Forderungen der DIN EN 12193 hin-
sichtlich der Beleuchtungsstärke und
Gleichmäßigkeit sicher erfüllt. Dabei
wurde insbesondere auf die Gleichmäßig-
keit der Leuchtdichte, größtmögliche
Blendungsbegrenzung und geringste
Streulichtverluste geachtet.
Bei dem ausgewählten Lampentyp ist kein
Zündgerät erforderlich, der Abstand der
elektrischen Einheit zur Leuchte ist dem-
nach für das sichere Zünden der Lampe
nicht von Bedeutung.
Bei Verwendung von Montageeinheiten
für den Masteinbau Typ 10161... muss die
Absicherung bauseits erfolgen.
