Basic HTML-Version
248
Bitte beachten Sie die Hinweise im Technischen Anhang!
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
7900 ... LED
IP65
7900/... LOM
7900/... LOWW
7900/4201 LOM 79000 0001
48
4.650
97 HST70/HIE150/HME250 11,8
7900/4203 LOM 79000 0002
90
8.150
90
HST150 11,8
7900/4204 LOM 79000 0003
135
10.800
80
HIT250/HSE250 11,8
7900/4201 LOWW 79000 0004
48
4.650
97 HST70/HIE150/HME250 11,8
7900/4203 LOWW 79000 0005
90
8.150
90
HST150 11,8
7900/4204 LOWW 79000 0006
135
10.800
80
HIT250/HSE250 11,8
LED
Hinweis:
Alle technischen Daten entsprechen dem
Stand bei Drucklegung. Aktuelle technische Daten
entnehmen Sie bitte unserer Internetseite
www.schuch.de
.
Type
Artikel-Nr. System-
Leuchten-
Licht-
ersetzt
Gewicht
leistung lichtstrom ausbeute mind.
ca. kg
1)
W lm
lm/W
tiefbreit strahlend
tiefstrahlend
1) Gewichte ohne Verpackung
Windan-
griffsfl.
A = 0,11m
2
Schwenkbereich ± 205°
Qualität von SCHUCH - Vorteile die überzeugen:
•
vollwertiger Ersatz eines 250W HI-Scheinwerfers (Type 7900/4204)
•
bis zu 45% Energiekostenersparnis realisierbar
•
einsetzbar in weitem Temperaturbereich von -20°C bis +40°C (auf Anfrage, je nach Ausführung
von -50°C bis +60°C )
•
Gehäuse und Glashalterahmen aus hochwertiger kupferfreier Aluminiumlegierung (British Stan-
dard Marine Grade BS EN 13195) ohne zusätzliche Lackierung oder Coating auch in rauen Off-
shore-Anwendungen einsetzbar
•
Qualitäts-Hochleistungs LED mit hoher Lichtleistung
•
optimales Thermomanagement durch dierekte Anbindung der LED an das Gehäuse, große Kühl-
fläche, hervorragende Wärmeleitung
•
sofort Licht mit maximalem Lichtstrom, auch bei sehr tiefen Temperaturen (erhöhter Lichtstrom)
•
homogene und effektive Lichtverteilung durch speziell berechnete Linsenoptiken, Ausleuchtung
nach dem „Multi-Layer“-Prinzip
•
EVG mit hohem Überspannungsschutz, betriebssicher durch Überlast- Kurzschluss- und Übertem-
peraturschutz
•
ausrüstbar für Spannungen von 120V bis 277V
•
beständig gegen Vibrationen und Erschütterungen
•
stufenlos einstellbarer Neigungswinkel
•
nahezu wartungsfreier Betrieb durch lange Nutzlebensdauer der LED

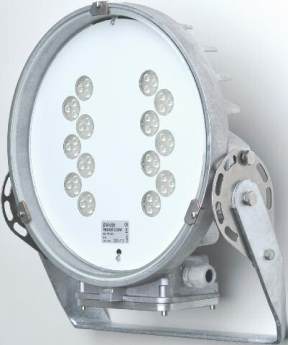

LED-Scheinwerfer
Baureihe 7900… LED
Einsatzbereiche:
Industriegelände, Tagebau Großgeräte,
Montagestellen, Lagerplätze, Krananla-
gen, On- und Offshorebereiche. Gebäude-
und Fassadenanstrahlung, Sportfelder,
Freizeitflächen usw.
In Innenräumen bei großen Deckenhöhen
(siehe „Optionen“).
Ausführung:
Gehäuse: Aluminium-Druckguss, kupfer-
frei. Betriebsgerät im Gehäuse eingebaut.
Sicherheitsglas: Temperaturwechselbestän-
dig, rahmenlos, Schlagfestigkeit IK 08, Sili-
kondichtung.
Optik: Linsenoptik mit tief- (
LOM)
bzw.
tiefbreit- (
LOWW
) strahlender Lichtver-
teilung, Multi-Layer“-Prinzp.
Anschluss: Von außen zugängiger An-
schlussraum mit 2 Einführungen M25,
1 Verschraubung und 1 Blindverschrau-
bung M25 x 1 ,5mm
2
aus Kunststoff.
Befestigung: Bügel, stufenlos schwenk-
bar um die Längsachse des Scheinwer-
fers (Neigungswinkeleinstellung).
– Weitspannungsbereich 120-277V,
50/60Hz
– für Umgebungstemperaturen von
-50°C bis +40°C / +50°C / +60°C (je
nach Ausführung)
– 2. Verschraubung zur R
EIN
/R
AUS
-Ver-
drahtung
– Ausführung für Industriehallenbeleuch-
tung
– Ausführung
... 4203
zum Anschluss an
Gruppen- oder Zentralbatterieanlagen
(
ZB
)
NEU
Technische Daten:
LED: Hochleistungs-LED, typisch 5.000K, Farbwiedergabe R
a
> 70, Lebensdauer L 95
B 10 > 50.000Std. (bei max. Umgebungstemperatur).
EVG: 220V - 240V AC, 50/60Hz. Bedingt durch den Einschaltstromimpuls der elektro-
nischen Betriebsgeräte ist die maximal zulässige Anzahl von Leuchten pro Siche-
rungsautomat begrenzt (siehe „Techn. Anhang). Überspannungsschutz 3kV,
Übertemperatur-, Überlast- und Kurzschlussschutz
Zulässige Umgebungstemperatur: -20°C bis +40°C
(-50°C bis +50/60°C je nach Ausführung auf Anfrage).
Optionen:
