3
2
BASIC
POWER
HIGH-
PERFORMANCE

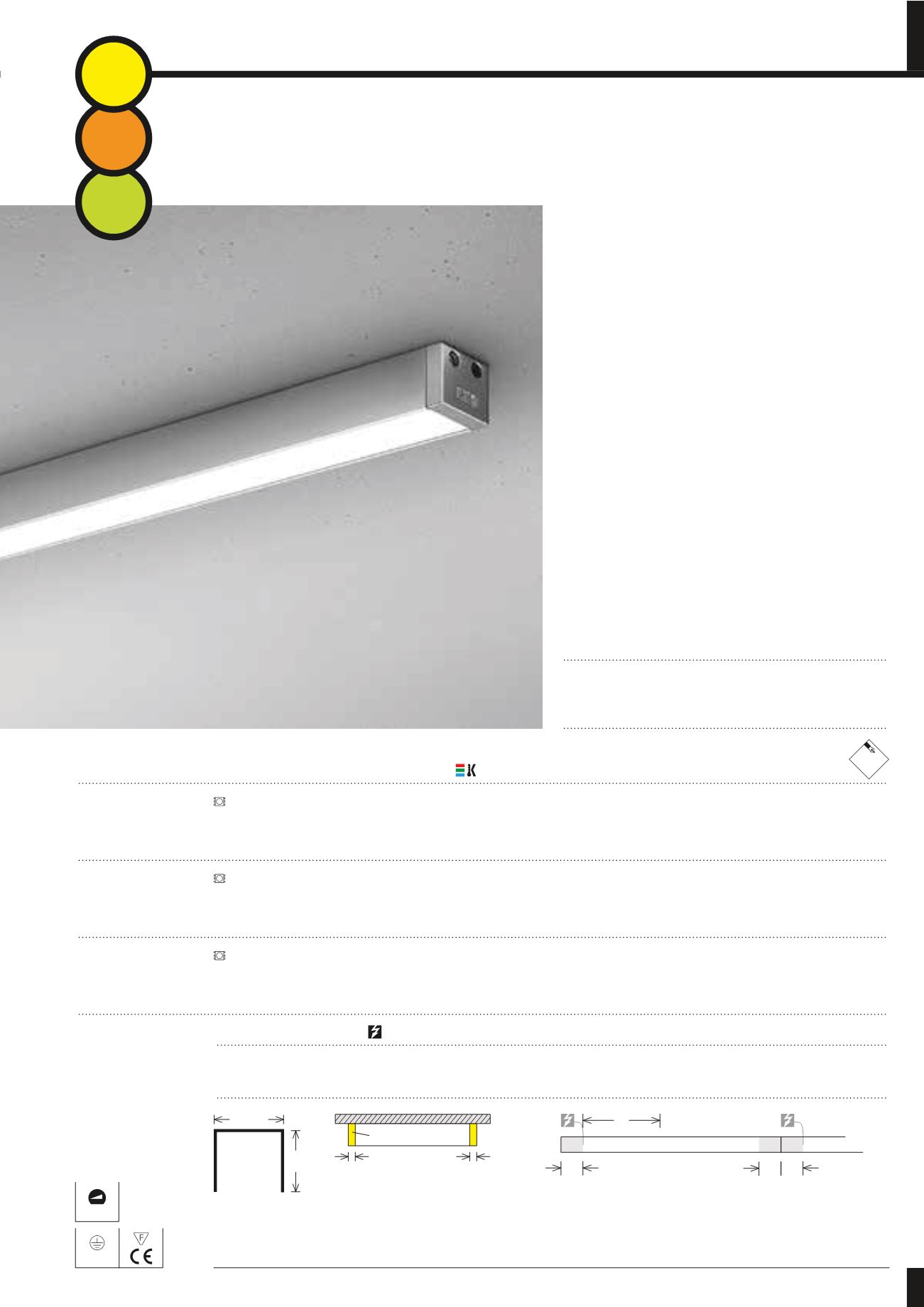

Step 1+2+3 |
das Profil 30 inkl. Lichttechnik
| Anbau
Anbau
· LED-Lichtband mit homogener Lichtverteilung für fließende
Integration in Architekturprojekte
· lieferbar in drei Lichtstärken als Basic, Power oder
High-Performance Weiß-Versionen
· energiesparend, keine UV- und Wärmestrahlung
· einfache Anbaumontage mit Snap-in Leiste
· Aluminiumprofil mit opalweißer Acrylglasabdeckung
(wartungsfreundliche Snap-in Technik)
· inklusive Anschlussleitung zur Versorgungseinheit
(Länge: 2000 mm) und Enddeckel
· Versorgungseinheit muss extern plaziert werden
· Versorgungseinheit separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
· Wichtig: Die Länge des Profils muss bei BASIC durch 50 mm
und bei POWER und HIGH-PERFORMANCE durch 75 mm
teilbar sein (ohne Enddeckel)!
· Stand bei Druck. Aktuelle Infos siehe
1
Anbau
Maße
Breite des Kanals
30 mm
Höhe des Kanals
27.5 mm
Enddeckelstärke y
5.5 mm
Lichtkanal 30 ist nur in LED erhältlich.
Die Steps 1 - 3 sind auf dieser Doppelseite zusammengefasst!
Dimming
IP20
AG/…
25
LM
Lichtfarbe
Systemleistung
Lichtstrom
Anbau
LED Line
warmweiß
2700 K
13 W/m
500 lm/m
LKL 31.27 BAS/…
neutralweiß
4000 K
13 W/m
550 lm/m
LKL 31.40 BAS/…
kaltweiß
5000 K
13 W/m
600 lm/m
LKL 31.50 BAS/…
LED Line
warmweiß
2700 K
21 W/m
1000 lm/m
LKL 31.27.01 PWR/…
neutralweiß
4000 K
21 W/m
1100 lm/m
LKL 31.40.01 PWR/…
kaltweiß
5000 K
21 W/m
1100 lm/m
LKL 31.50.01 PWR/…
LED Line
warmweiß
2700 K
35 W/m
2100 lm/m
LKL 31.27.01 HPC/…
neutralweiß
4000 K
35 W/m
2100 lm/m
LKL 31.40.01 HPC/…
kaltweiß
5000 K
35 W/m
2100 lm/m
LKL 31.50.01 HPC/…
externe Versorgungseinheit
L×B×H
(auf Anfrage auch in DALI lieferbar)
35 VA
185×43×30
CVGLED 600.35/BST14
60 VA
254×45×35
CVGLED 600.60/BST14
Teilungsabschnitt x/ Band 50 mm
max. Leistung pro Einspeisung
60 VA
Teilungsabschnitt x/ Band 75 mm
max. Leistung pro Einspeisung
86 VA
Teilungsabschnitt x/ Band 75 mm
max. Leistung pro Einspeisung
74 VA
ACHTUNG
Leistungs- und Lichtstromangaben gelten jeweils für 1000 mm.
Installation und Einbaumaße von Versorgungs-/Steuereinheit beachten!
Versorgungseinheiten werden separat gesetzt.
Maximale Leistung pro Einspeisung beachten! Bei mehrlängigen
Lichtsystemen ist keine durchgehende Ausleuchtung vorhanden.
Maximal 3000 mm durchgehend leuchtende Lichtfläche. Jedes Profil
muss separat eingespeist werden und besitzt eigene Enddeckel!
Keine mechanischen Verbinder erforderlich und keine Gehrungs-
schnitte möglich!
x
6 6
Einspeisungsprofil
Erweiterungsprofil
6
Bei Einspeisungen und Verbindungen 6 bzw. 12 mm unbeleuchtet.
30
27.5
Enddeckel
y
y
261
Serie Lichtkanal > Step by Step… >
Lichtkanal 30
> Anbau
