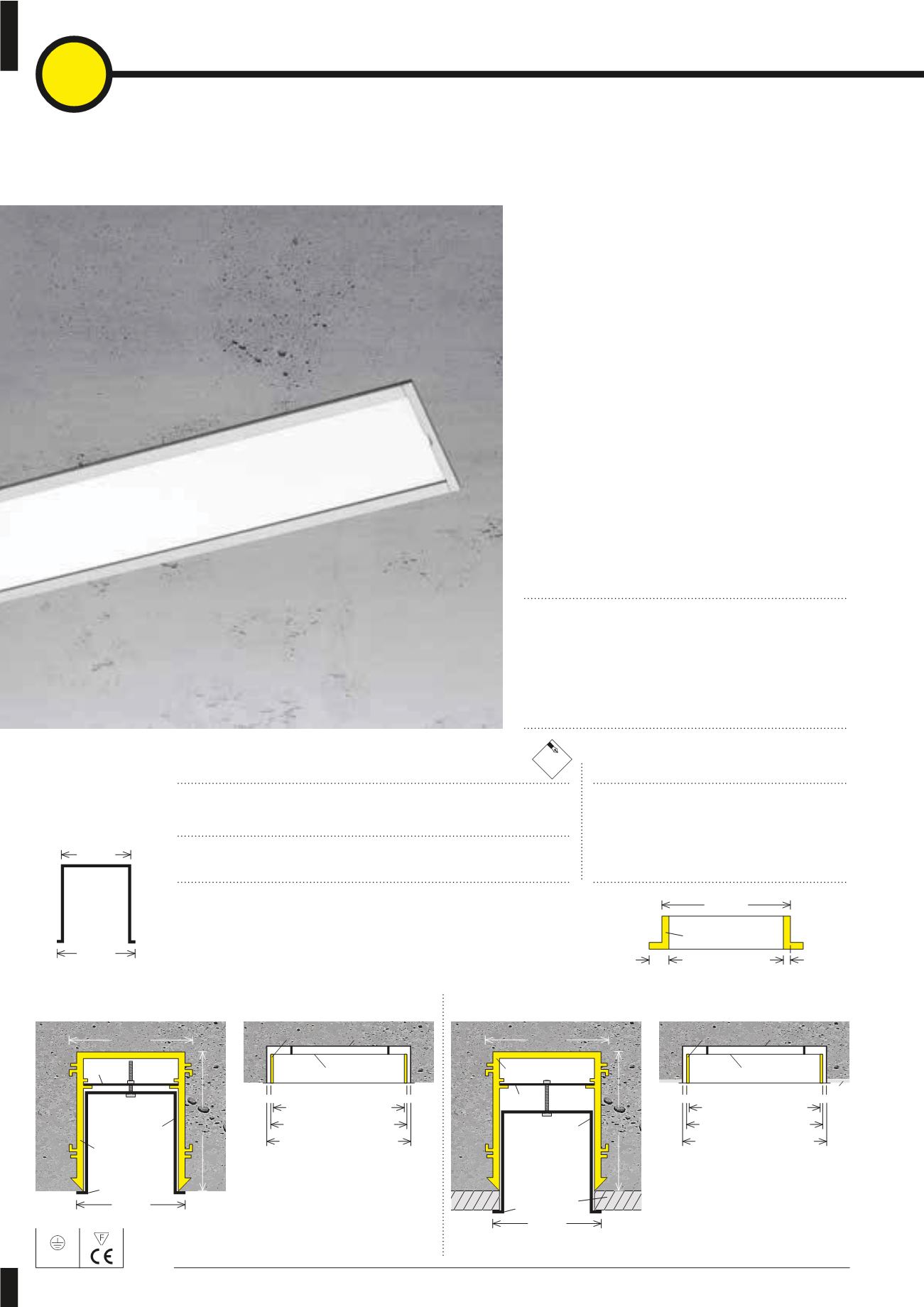

Step 1 |
das Profil 45
| Einbau in Beton
Einbau mit Rand in Beton
· Betoneinbaugehäuse, Einbauprofil mit dezentem Rand
aus Aluminium
· Betoneinbaugehäuse inklusive Zentrier- & Befestigungszubehör
· einfache Schraubmontage von Betoneinbaugehäuse auf Schalung
· Schnellmontage von Einbauprofil in Betoneinbaugehäuse
mit Drehriegel
· Einbauprofil inklusive Acrylabdeckung opalweiß
· Acrylglasprofil mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Betoneinbaugehäuse, Erdungssatz,
Verbinder und Enddeckel separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
Lichtkanal
45
1
Profil 45 mit Rand nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LKM 005.2 AG/…
erforderliches Zubehör
Bestell-Nr.
Betoneinbaugehäuse
ET 82
LKM 005.2 BT/…
Enddeckel
(2 Stück) si, ws, sw
LKM 090.101.2
Erdungssatz
LKM 090.111
Längsverbinder linear
(2 Stück)
(>3m)
LKM 090.102
67
82
54
Drehbügel
Profil
Betoneinbaugehäuse
Rand
54
Drehbügel
Profil
Betoneinbaugehäuse
Rand
Putz
67
82
Einbau in Sichtbeton
Bestell-Länge Betoneinbaugehäuse
Betoneinbaugehäuse
Profil
Enddeckel
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
1.5mm Spaltmaß
1.5mm
Beton
Betoneinbaugehäuse
Profil
Enddeckel
Beton
Putz
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
1.5mm Spaltmaß
1.5mm
Einbau in Beton mit Putz
Bestell-Länge Betoneinbaugehäuse
Enddeckel
Länge
z
y
IP20
Step 2: Lichteinsätze
ab
Seite 270.
Step 3: Optionales Zubehör
ab
Seite 274.
Einbau mit Rand in Beton
Maße
Breite des Kanals
45 mm
Breite des Kanals mit Rand
54 mm
Breite des Betoneinbaugehäuses
67 mm
Einbautiefe ET
82 mm
Putzstärke
max. 17 mm
Enddeckelstärke y
3.0 mm
Enddeckellänge z
5.5 mm
Die Bestell-Länge des Betoneinbaugehäuses errechnen (siehe Illustration unten):
… Länge Einbauprofil + 2×3 mm Enddeckelstärke + 2×1.5 mm Spaltmaß =
… Länge Einbauprofil + 9 mm
45
54
AG/…
25
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
266
Serie Lichtkanal > Step by Step… >
Lichtkanal 45
> Einbau in Beton
