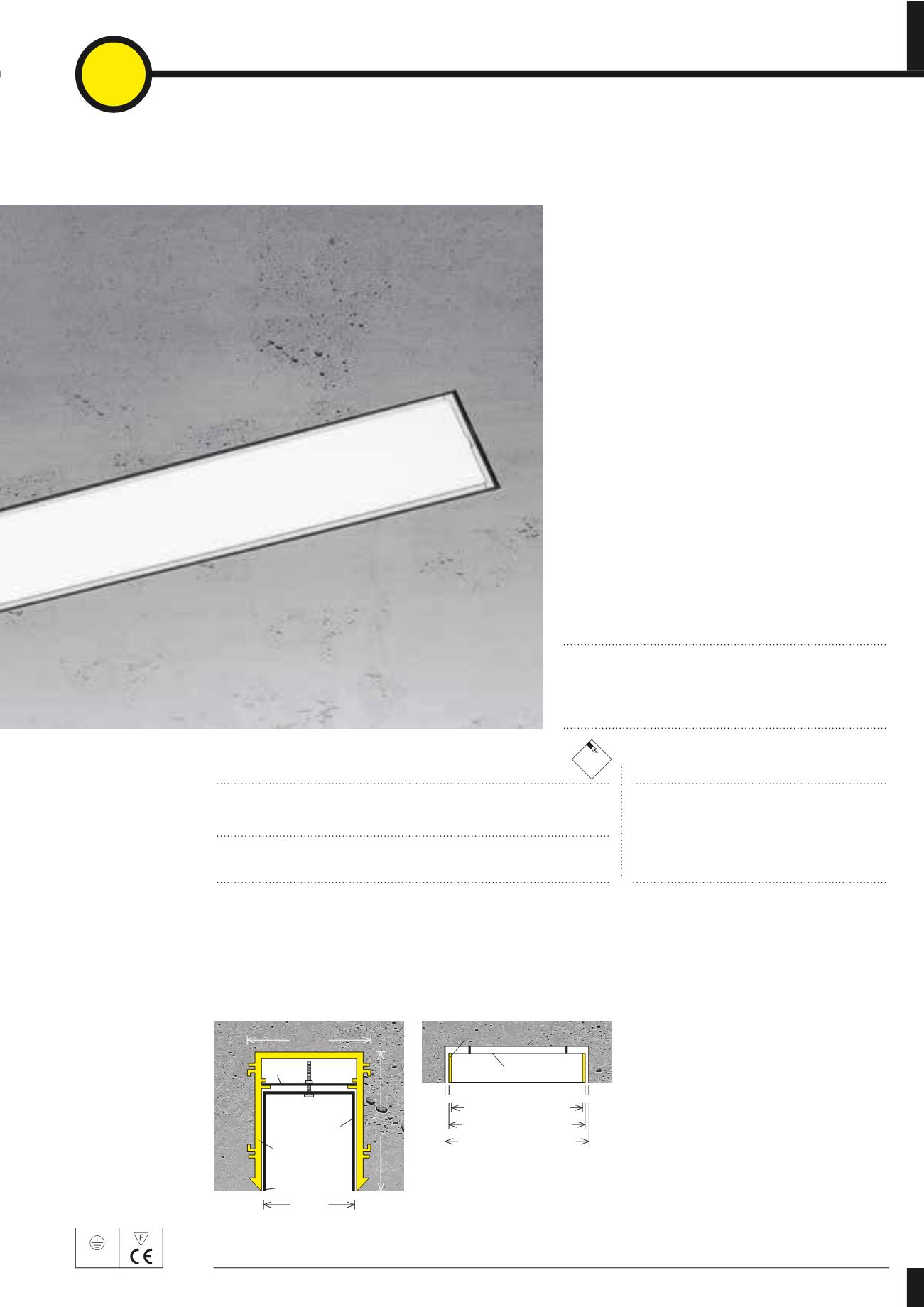

Step 1 |
das Profil 45
| Einbau in Beton
Einbau Trimless in Sichtbeton
· Betoneinbaugehäuse, Einbauprofil mit dezentem Rand
aus Aluminium
· Betoneinbaugehäuse inklusive Zentrier- & Befestigungszubehör
· einfache Schraubmontage von Betoneinbaugehäuse auf
Schalung
· Schnellmontage von Einbauprofil in Betoneinbaugehäuse
mit Drehriegel
· Einbauprofil inklusive Acrylabdeckung opalweiß
· Acrylglasprofil mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Betoneinbaugehäuse, Erdungssatz,
Verbinder und Enddeckel separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
1
Profil 45 mit Rand nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LKM 005.1 AG/…
erforderliches Zubehör
Bestell-Nr.
Betoneinbaugehäuse
ET 82
LKM 005.1 BT/…
Enddeckel
(2 Stück) si, ws, sw
LKM 090.101.1
Erdungssatz
LKM 090.111
Längsverbinder linear
(2 Stück)
(>3m)
LKM 090.102
67
82
45
Drehbügel
Profil
Betoneinbaugehäuse
ohne Rand
Einbau in Sichtbeton
Bestell-Länge Betoneinbaugehäuse
Betoneinbaugehäuse
Profil
Enddeckel
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
3.5mm Spaltmaß
3.5mm
Beton
IP20
Step 2: Lichteinsätze
finden Sie ab
Seite 270.
Step 3: Optionales Zubehör
finden Sie ab
Seite 274.
Step 2: Lichteinsätze
ab
Seite 270.
Step 3: Optionales Zubehör
ab
Seite 274.
Einbau Trimless in Sichtbeton
Maße
Breite des Kanals
45 mm
Breite des Betoneinbaugehäuses
67 mm
Einbautiefe ET
82 mm
Enddeckelstärke
3.0 mm
Die Bestell-Länge des Betoneinbaugehäuses errechnen (siehe Illustration unten):
… Länge Einbauprofil + 2×3.0 mm Enddeckelstärke + 2×3.5 mm Spaltmaß =
… Länge Einbauprofil + 13 mm
AG/…
25
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
267
Serie Lichtkanal > Step by Step… >
Lichtkanal 45
> Einbau in Beton
