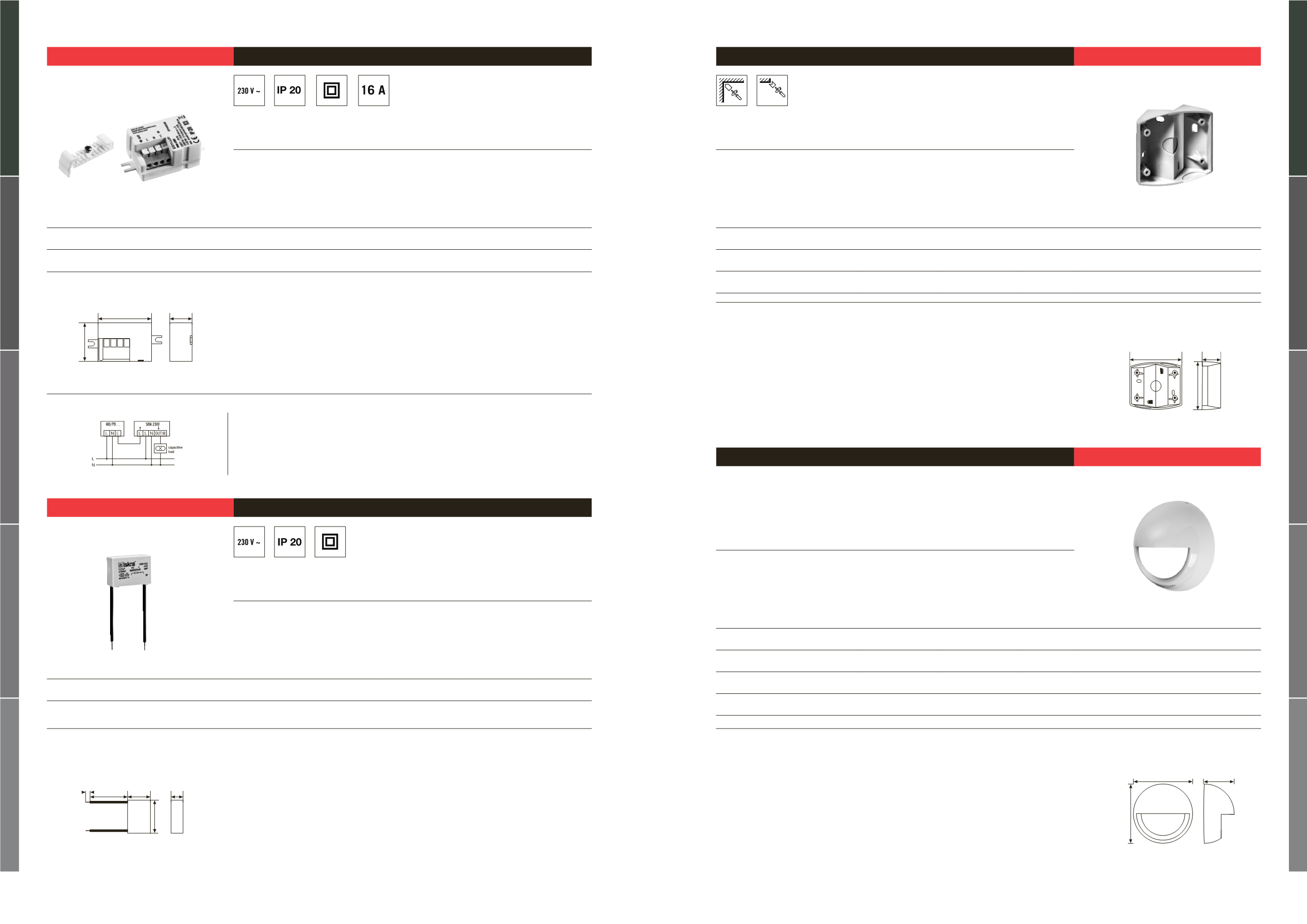

SRM-230V RELAIS-MODUL
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Relais-Modul zur Erweiterung der Schaltleistung für Präsenz- und Bewegungsmelder
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt), speziell geeignet zum Schalten von kapazitiven Lasten wie z. B. EVGs, parallel-
kompensierte Leuchtstofflampen, Kompakt-Leuchtstofflampen, Energiesparlampen
- Halterung für die Montage auf DIN-Schiene, 35 mm beiliegend
Y(0B51CA*OMQNOQ(
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 20
•
Schutzklasse: II
•
Montageart: Einbau in Unterputz-/Aufputzdosen/Leuchten,
DIN-Schiene, 35 mm
•
Abmessungen ca.: Höhe 33 mm x Breite 46 mm x Länge 22 mm
•
Lieferumfang: inklusive Halterung für DIN Schiene, 35 mm
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Farbe: weiß
MASSZEICHNUNG
33mm
46mm
22mm
SCHALTPLÄNE
Bei elektronischen Vorschaltgeräten ist mit einem vielfach höheren Einschaltstrom gegenüber dem Nennstrom zu
rechnen. Für die Dauerlast sind externe Relais/Schütze bzw. ein ESYLUX Relais- oder Strombegrenzungs-Modul zu
verwenden.
RC-FILTER/LÖSCHGLIED
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Filter zur Entstörung induktiver Lasten, wie z. B. Relais, Schütze, Leuchtstofflampen und Transformatoren
- Kleine Bauform ermöglicht flexiblen Einsatz
Y(0B51CA*OMQTSS(
RC-Filter/Löschglied
EP10426988
4015120426988
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 1,0 W
•
Zulässige Umgebungstemperatur: -40 °C...+85 °C
•
Schutzart: IP 20
•
Schutzklasse: II
•
Gehäusematerial: Kunststoff (UL94V-0)
•
Abmessungen ca.: Höhe 18 mm x Breite 26 mm x Länge 10 mm
•
Zuleitung: Anschlussleitung 2x 40 mm
•
Farbe: grau
MASSZEICHNUNG
5mm
39mm
18mm
10mm
26mm
MD ECKSOCKEL
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Ecksockel für Bewegungsmelder der MD-Serie
- Für die Innen- und Außeneckmontage
Y(0B51CA*KMPPLS(
Y(0B51CA*KMPPMP(
Y(0B51CA*KMPPNM(
MD Ecksockel weiß
EM10025518
4015120025518
MD Ecksockel braun
EM10025525
4015120025525
MD Ecksockel schwarz
EM10025532
401512002532
TECHNISCHE DATEN
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 65 mm x Breite 72 mm x Länge 25 mm
•
Farbe: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005, braun,
ähnlich RAL 8017
MASSZEICHNUNG
72mm
25mm
65mm
MD-W ABDECKKAPPE
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Abdeckkappe für Bewegungsmelder MD-W200i
Y(0B51CA*KOLKTT(
Y(0B51CA*KOLLKP(
Y(0B51CA*KOLLLM(
Y(0B51CA*KOLLMT(
MD-W Abdeckkappe weiß
EM10041099
4015120041099
MD-W Abdeckkappe braun
EM10041105
4015120041105
MD-W Abdeckkappe schwarz
EM10041112
4015120041112
MD-W Abdeckkappe Edelstahl-Optik
EM10041129
4015120041129
TECHNISCHE DATEN
•
Abmessungen ca.: Tiefe 55 mm, Ø 110 mm
•
Farbe: weiß, ähnlich RAL 9010, braun, ähnlich RAL 8017, schwarz,
ähnlich RAL 9005, Edelstahl-Optik
MASSZEICHNUNG
110mm
110mm
55mm
