ERKLÄRUNG DER PROGRAMMFUNKTIONEN
Programmiermodus Öffnen / Schließen
Zielgerechtes Einstellen der Parameter und Funktionen
Impulsfunktion
Einsatz des Bewegungsmelders als Lichtschranke zur Durchgangserkennung
= 1 Sek. EIN - 9 Sek. AUS auf Tastendruck
Automatische Einlesefunktion des aktuellen Lichtwertes
Individuelles Speichern des aktuellen Lichtwertes (als Einschaltwert)
auf Tastendruck
Reset
Zurücksetzen der Funktionen und Parameter
Dauerlicht EIN / AUS
Beleuchtung für 12 Stunden dauernd EIN- / oder AUS, spart die zusätzliche
Montage eines Lichtschalters. Die „Dauerlicht AUS” (12 h) Funktion ist
werksseitig deaktiviert. Diese Funktion kann mittels Fernbedienung
während der Inbetriebnahme aktiviert werden
Testbetrieb
Bewegungsanzeige durch 2-maliges kurzes Blinken der blauen Funktions-
LED. Optional Licht AN / AUS möglich
360° Unterkriechschutz
Ein- und Ausschalten des Unterkriechschutzes
Lichtwert „Tag- und Nachtbetrieb”
Fest vorgegebener Lichtwert von ca. 2500 Lux, wird auf Tastendruck
gespeichert
LED Anzeige
Multifunktionsanzeige lässt sich nach der Programmierung abschalten
Lichtwert „Beginn der Dämmerung”
Fest vorgegebener Lichtwert von ca. 100 Lux, wird auf Tastendruck
gespeichert
Alarmfunktion
Ein 30 Sek. langes Blinken der Beleuchtung bzw. ein akustisches Signal
(durch externes Gerät) zeigt ein Eindringen in den Erfassungsbereich an
Lichtwert „Nachtbetrieb”
Fest vorgegebener Lichtwert von ca. 25 Lux, wird auf Tastendruck
gespeichert
Urlaubsprogramm
Signalisiert Anwesenheit im Haus durch dämmerungsabhängiges
Schalten der Beleuchtung
Lichtwert „Nachtbetrieb”
Fest vorgegebener Lichtwert von ca. 2 Lux, wird auf Tastendruck
gespeichert
Justierung der Sensitivität
Einstellung der Empfindlichkeit (Reichweite) bei Erstinstallation
oder Änderung
Nachlaufzeiten
9 fest vorgegebene Einschaltzeiten von 15 Sek. bis 30 Min.
auf Tastendruck
Aktivierung Licht AUS
Licht lässt sich zu jeder Zeit und Funktion mit der Fernbedienung ausschal-
ten. „Dauerlicht AUS” kann während der Inbetriebnahme aktiviert werden
Programmiermodus Öffnen
Lichtkanal schaltet ein. Der Melder reagiert im Programmiermodus nicht
auf Bewegungen.
Programmiermodus Schließen
Die Einstellungen sind nun gespeichert. Melder reagiert nun automatisch entsprechend
den eingestellten Werten.
Hinweis: Wird der Programmiermodus nicht per Taste geschlossen, schließt der
Melder automatisch den Programmiermodus 2 Min. nach dem letzten Betätigen einer
Taste. Alle bis dahin eingestellten Funktionen werden übernommen.
Summenfunktion
Diese Taste kann benutzt werden um die Summe zweier Werte gleicher Einheit zu erhalten
(Lux/Nachlaufzeit/Nachlaufzeit Orientierungslicht).
Beispiel:
50 Lux + 150 Lux = 200 Lux 1 Min. + 5 Min. = 6 Min.
Während des Testbetriebes ist der Kanal dauerhaft eingeschaltet
Bei jeder erkannten Bewegung, unabhängig von der Umgebungshelligkeit geht die
LED für 2 Sek. an. Gleichzeitig wird ein Dali Signal ausgesendet.
Zum Verlassen Taste
„Test”
drücken.
Zurücksetzen auf Werksprogramm
Bestätigung durch kurzes Blinken der
roten LED
am Melder. Der Präsenzmelder arbeitet
nach den Potentiometereinstellungen.
Manuelles EIN/AUS
Beleuchtung für 8 Stunden dauernd EIN oder AUS.
8 h EIN
Die Beleuchtung wird für 8 Stunden permanent eingeschaltet. In diesem Modus blinkt
die LED wie folgt: 1 Sek. EIN und 5 Sek. AUS. Der Melder reagiert in diesem Modus nicht
auf Präsenz. Zum Verlassen des Modus muss die 8 h EIN Taste betätigt werden.
8 h AUS
Die Beleuchtung wir für 8 Stunden permanent ausgeschaltet. Der 8 h AUS Modus wird
durch LED blinkt im Muster 1 Sek. EIN und 5 Sek. AUS angezeigt. Der Melder reagiert
in diesem Modus nicht auf Präsenz. Zum Verlassen des Modus muss die 8 h AUS Taste
betätigt werden.
Einschalten Orientierungslicht
Beim ersten Drücken wird das Orientierungslicht auf den eingestellten Wert gesetzt
(Lux und Nachlaufzeit Orientierungslicht). Die LED blinkt schnell für 2 Sek.
Die Beleuchtung ist im Standby-Betrieb eingeschaltet. Die Beleuchtung erlischt wenn
die Nachlaufzeit des Orientierungslichts abgelaufen ist.
Ausschalten Orientierungslicht
Durch Betätigen des Tasters verlässt der Melder den Orientierungslichtmodus.
Die LED ist für 2 Sek. an.
Nachlaufzeiten Orientierungslicht
Drei Einschaltzeiten von 5, 15 und 60 Min. auf Tastendruck.
Die Summenfunktion kann genutzt werden.
Einstellung Helligkeitssollwert (10 Lux…2000 Lux)
Durch Betätigung der Tasten kann der Helligkeitssollwert angepasst werden.
Des Weiteren kann die Summenfunktion verwendet werden.
Lichtleistung des Orientierungslichtes
Orientierungslicht = 10/30/50 %.
Die Summenfunktion kann genutzt werden.
Automatische Einlesefunktion des aktuellen Lichtwertes
Individuelles Speichern des aktuellen Lichtwertes (als Einschaltwert)
auf Tastendruck.
Dimmfunktion
Durch betätigen der Tasten beginnt der Melder die Beleuchtungsstärke zu verringern
oder sie zu erhöhen. Wenn der Programmiermodus nicht aktiv ist, wird der Wert nicht
gespeichert. Mit Einschalten ist das wieder Einschalten des Melders gemeint. Also der
Melder schaltet ab, die Änderungen werden nicht gespeichert.
Beim erneuten Einschalten sind die vorher gespeicherten Werte (Programmiermodus)
aktiv. Wenn der Programmiermodus aktiv ist, wird der eingestellte Wert gespeichert.
Einstellung der Nachlaufzeit
Wenn keine Bewegung erfasst wird, startet die Nachlaufzeit.
1 Min. 10 Min. I 3 Min. 30 Min. I 5 Min. 50 Min.
Zwischenwerte möglich durch die
„Summenfunktion”.
Wechsel zwischen Vollautomat- und Halbautomat-Modus Lichtkanal
Halbautomat-Modus,
LED
leuchtet für ca. 4 Sek. Vollautomat-Modus,
LED
blinkt 20 x.
Auswahl des Kanals
Kanal 1 immer aktiv. Kanal 2 nicht aktiv/vorhanden.

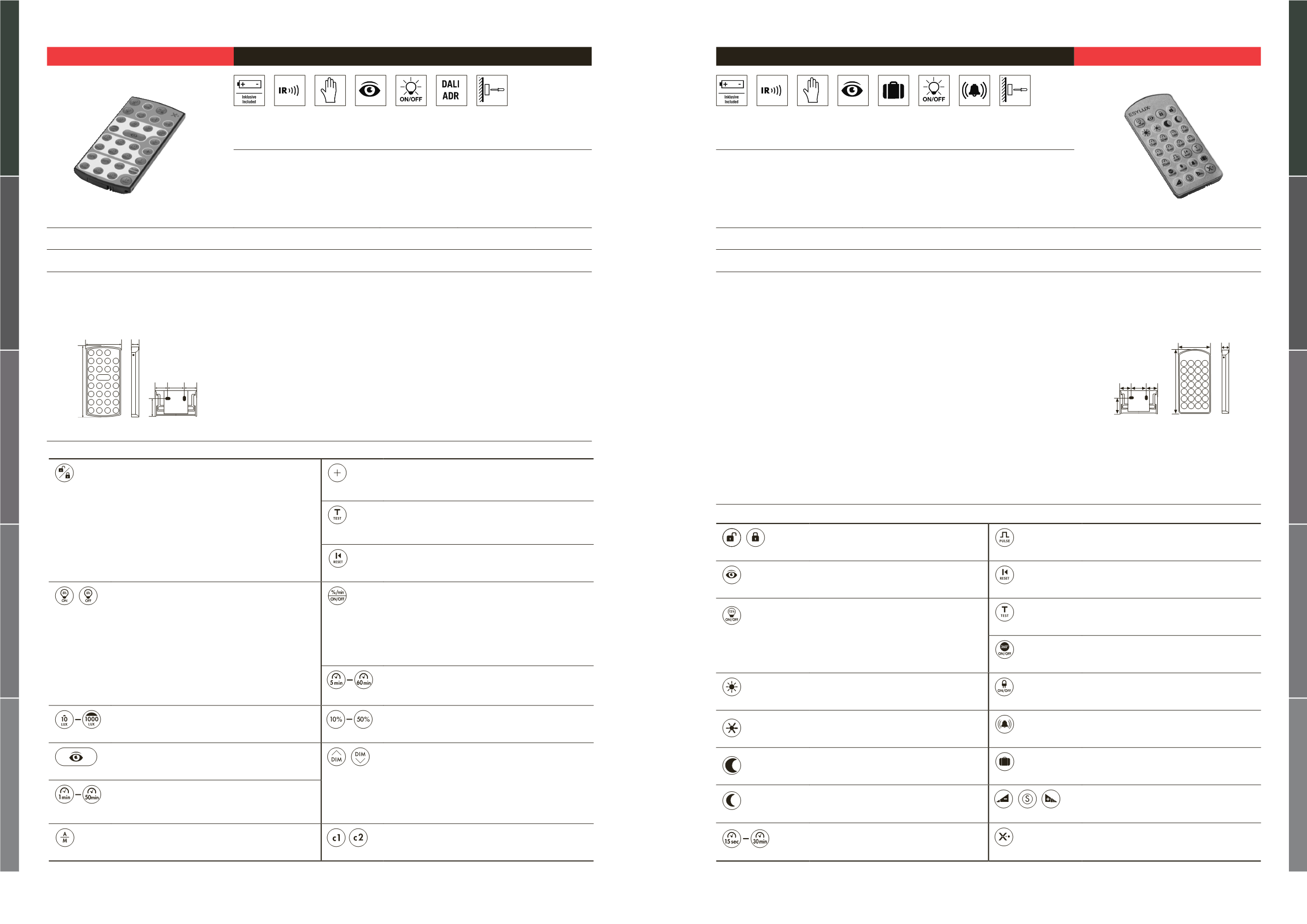

Mobil-PDi/DALI ADR
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
-
Fernbedienung
für ein schnelles und exaktes Einstellen diverser Parameter ganz ohne Leiter
- Für Decken-Präsenzmelder PD 360i/8 DALI ADR
Y(0B51CA*MLKSTL(
Mobil-PDi/DALI ADR schwarz
EM10210891
4015120210891
TECHNISCHE DATEN
•
Batteriebetrieb: Lithium CR 2032 - 3 V (inklusive)
•
Abmessungen ca.: Höhe 12 mm x Breite 50 mm x Länge 105 mm
•
Lieferumfang: inklusive Wandhalterung
•
Farbe: schwarz
MASSZEICHNUNG
102mm
50mm
8mm
20mm
20mm
18mm
15mm
ERKLÄRUNG DER PROGRAMMFUNKTIONEN
MOBIL-RCi
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
-
Fernbedienung
für ein schnelles und exaktes Einstellen diverser Parameter ganz ohne Leiter
- Für folgende Geräte: Bewegungsmelder RC 130i, RC 230i und RC 280i
Y(0B51CA*KLQKKO(
Mobil-RCi silber
EM10016004
4015120016004
TECHNISCHE DATEN
•
Batteriebetrieb: Lithium CR 2032 - 3 V (inklusive)
•
Reichweite: bewölkt/dunkel ca. 5 - 6 m, direkter Sonnenschein ca. 2 - 3 m
•
Abmessungen ca.: Höhe 9 mm x Breite 50 mm x Länge 100 mm
•
Lieferumfang: inklusive Wandhalterung
•
Farbe: silber
MASSZEICHNUNG
23mm
25mm
14,5mm
14,5mm
100mm
50mm
9mm
