SENSOREN
PRÄSENZ- UND BEWEGUNGSMELDER
SenSoren
PräSenz- und BewegungSmelder
Auge, ohr,Haut undnase – das alles kön-
nen Präsenz- und Bewegungsmelder von
eSYluX imBedarfsfall sein.mit ihrenSen-
soren nehmen sieVeränderungen inderum-
gebung genauso empfindsam wahr, wie es
die menschlichen Sinne tun – und häufig
sogar noch viel sensibler! Ihr hochwertiges
linsendesign macht die Präsenz- und Be-
wegungsmelder von eSYluX zu den idealen
Taktgebern einer jedenmodernen gebäude-
automation.dennnurmiteinemausgefeilten
Sensorenkonzept lassen sichlicht,lüftungs-
und Klimasysteme so steuern, dass der
energieverbrauch auch wirklich auf ein
minimum reduziert wird. ganz nebenbei
erhöhen unsere Präsenz- und Bewegungs-
melder natürlich auch den Komfort, indem
sie Ihnen zahlreiche Handgriffe abnehmen
und sich genau auf Ihren persönlichen Be-
darfausrichten lassen.darüberhinaussorgen
sie fürmehr Sicherheit und, wenn sie den
lichtschalter ersetzen, sogar für eineVerbes-
serung derHygiene.
INHALT
230 V
22 -105
Innenbereich
Außenbereich
24 -97
98 -105
DALI
106 -115
KNX
116 -135
12 - 36V
136 -151
zubehör
164 -187
|
23
22
|
SENSOREN
230 V
So vielfältig dermenschliche Alltag, so vielfältig un-
sere Auswahl an Präsenz- und Bewegungsmeldern.
Egal, ob zum Beispiel ein langer Flur erfasst werden
muss, eine Decke besonders hoch ist oder ob Sie
über einen potenzialfreien Schaltkontakt zusätzlich
Heizung, Lüftung oderKlimaanlage ansteuernmöch-
ten: ESYLUX bietet im Bereich von 230 Volt für alle
gängigenAnwendungen innerhalb und außerhalb von
Gebäuden speziell entwickelte Produktlösungen an,
die selbst komplexesten Bedingungen gerecht wer-
den.Bei Erfassungsreichweiten von 6 bis 24Metern
sind sie für alle üblichen Montagesituationen kon-
zipiert, verfügen über flexible Schalt- und Dimm-
Ausgänge und vielseitige Einstellmöglichkeiten auch
per Fernbedienung. Und nicht nur funktionell ha-
ben wir unsere Präsenz- und Bewegungsmelder op-
timiert: Durch ihr unauffälliges Design lassen sie
sich leicht in die vorhandene Architektur integrie-
ren und beweisen damit, dass innovative Produkte
nicht nur intelligent sein, sondern zugleich auch der
Ästhetik dienen können.
230 V
PrÄSEnz- UnD BEwEGUnGSMELDEr
INHALT
Standard-Programm
24 -37
C-Serie
38 -63
Mini-Serie
64 -79
CE-Serie
80 -97
MD /MD-w-Serie
98 -101
rC-Serie
102 -105
230 V
SENSOREN
230 V
SENSOREN
|
33
230 V
SENSOREN
SENSOREN
230 V / STANDARD-SERIE
PD 360i/8
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
-Präsenzmeldermit
360° Erfassungsbereich
fürdieDeckenmontage
-
Reichweite von bis zu8m imDurchmesser
-16 AHochleistungsrelais (Wolfram-Vorlaufkontakt)
- FesthinterlegtesWerksprogramm für eine sofortigeBetriebsbereitschaft
Y(0B51CA*OMPKKO(
PD360i/8weiß
EM10425004
4015120425004
TECHNISCHEDATEN
•
Netzspannung:230 V/50Hz
•
Leistungsaufnahme ca.:<0,3W
•
Erfassungsbereich:360°
•
Reichweite: ca. 8m imØ, bei einerMontagehöhe von 3m
•
Einstellmöglichkeiten:mechanisch überEinstellregler, elektronisch über
Infrarot-FernbedienungenMobil-PDi/MDi,Mobil-PDi/MDi-universalund
X-REMOTE (separat bestellen)
•
ZulässigeUmgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 20 alsUnterputz-Version,
IP 54mitAufputzdose (separat bestellen)
•
Schutzklasse: II
•
Montageart:Deckenmontage
•
Gehäusematerial:UV-stabilisiertes Polycarbonat
•
Abmessungen ca.:Höhe63mm,Ø140mm
•
Einbaumaß:Einbautiefe 15mm, EinbaulochmaßØ60mm
•
Anschlussklemme:2,5mm² /1,5mm²
•
Slave-Eingang: ja
•
Kanal 1:Beleuchtung
•
Schaltleistung:230 V/50Hz / (16 ARelais),
2300W/10A (cos phi= 1),
1150 VA/5A (cos phi= 0,5),
Kapazitive Last/EVGsmax. Einschaltstrom 800A/200µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30Min.
•
Lichtmessung:Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Kanal 2:HLK
•
Kontakt: potenzialfrei,230 V~/2A, 24 V=/2A
•
Schaltleistung:100W/460 VA
•
Nachlaufzeit Kanal 2: Impuls/ca. 5Min. - 120Min.
•
Farbe:weiß, ähnlichRAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø140mm
Ø60mm
15mm
48mm
ERFASSUNGSBEREICH
3,00m
Ø3m
360°
Ø 4m
Ø8m
Arbeitsbereich ca.Ø3m
Frontal zumMelder ca.Ø4m
Gehbereich /Quer zumMelder ca.Ø 8m
•
PD360/8Slaveweiß
EM10425028
4015120425028
•
PD360/24Slaveweiß
EM10425127
4015120425127
•
Abdeck-Set 360/8 silber
EM10425455
4015120425455
•
Aufputzdose IP 54weiß
EM10425400
4015120425400
•
Schutzkorb 165/70weiß
EM10425615
4015120425615
•
Schutzkorb 180/90weiß
EM10425608
4015120425608
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universalweiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetriebmit zusätzlicherAnsteuerung durch Schließtaster.Bei
Bedarf kann das Licht durchden Tastermanuell ein-bzw.ausgeschaltet
werden.
Master-Slave-Schaltung:DasMaster-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern.Die Slave-Geräte dienen
nur derPräsenzerfassung undgeben bei erkannterBewegung einen
Impuls an dasMaster-Gerät.Achtung:Es könnenmax. 6Slave-Gerätean
einMaster-Gerät angeschlossenwerden.
Hinweis:
EineParallelschaltung der Präsenzmelder istnicht zulässig. Zur Erweiterungdes Erfassungsbereichesdie
zugehörigenSlave-Geräte (Zubehör)nutzen.
Hinweis:Die Abdeckblende und derDesignring sind auswechsel- und
lackierbar, somit kanndasGerät farblich denMontageortenangepasst
werden.
Hinweis: Es könnenmax. 6 „Slave“-Geräte an einen„Master“
angeschlossenwerden.DieMontageleitungslänge zwischen „Master“
und „Slave“ sollte100m nicht überschreiten.

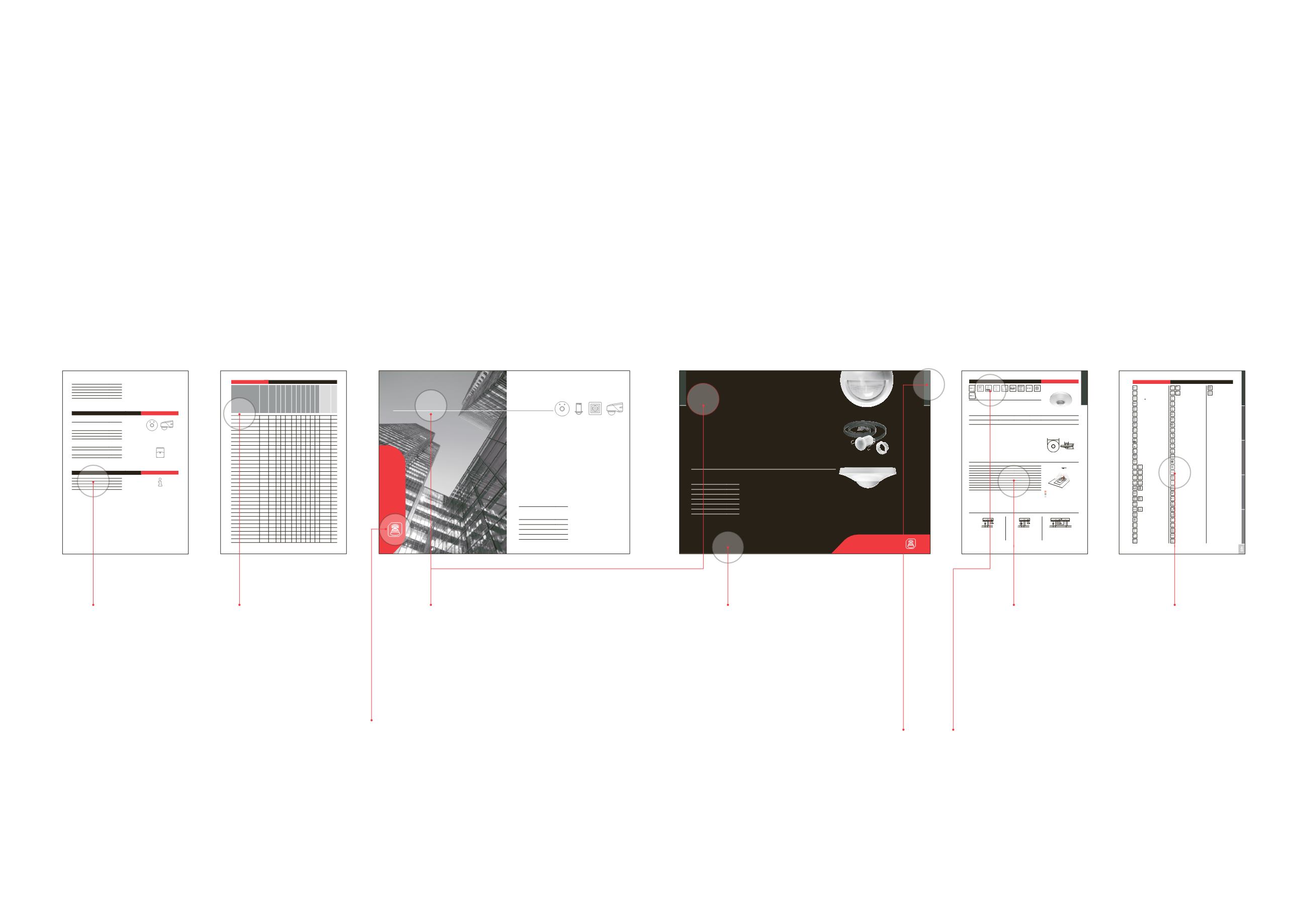

BEDIENUNGSHILFE
EINFACHE NAVIGATION DURCH DIE ESYLUX-KATALOGE
Register
Sie befinden sich gerade irgendwo im
Katalog und möchten schnell in eine
andere Rubrik blättern? Das geht am
besten über die Registerkarten!
Querverweise zum Zubehör
Sie haben sich für ein Produkt ent
schieden und suchen das passende
Zubehör? Mit Querverweisen führen
wir Sie direkt dorthin.
Piktogramme
Auch die Piktogramme auf den
Produktseiten dienen dem schnellen
Erkennen von technischen Merkmalen
und Funktionen der Produkte.
Fusszeile zur Navigation
Als Orientierungshilfe finden Sie auf
jeder Seite eine Fußzeile, die aufzeigt
in welchem (Unter-) Kapitel Sie gerade
blättern.
Ober- und Unterkapitel
Sie möchten wissen, was sich hinter den jeweiligen
Produktkategorien verbirgt? Auf den Startseiten der
Oberkapitel finden Sie eine kurze Einführung in die
allgemeine Thematik. Als Einstieg in die Unterkapitel
dient ein kurzer Überblick über ausgewählte
Eigenschaften unserer Produkte.
leitet unser Denken
und Handeln nicht nur bei der Entwicklung
unserer zahlreichen Produkte. Auch in unse-
ren Katalogen sind wir darum bemüht, die
Dinge so einfach und übersichtlich zu halten
wie möglich. Damit Sie finden, was Sie auch
wirklich brauchen, bieten wir Ihnen neben
dem Inhaltsverzeichnis weitere Hilfsmittel,
die Ihnen das Arbeiten mit dem Katalog
erleichtern sollen.
Symbole Produktgruppen
Bildersprache erleichtert Ihnen die Orientierung?
Im gesamten Katalog finden Sie unsere
Produktgruppen-Symbole wieder.
