230 V
SENSOREN
230 V
SENSOREN

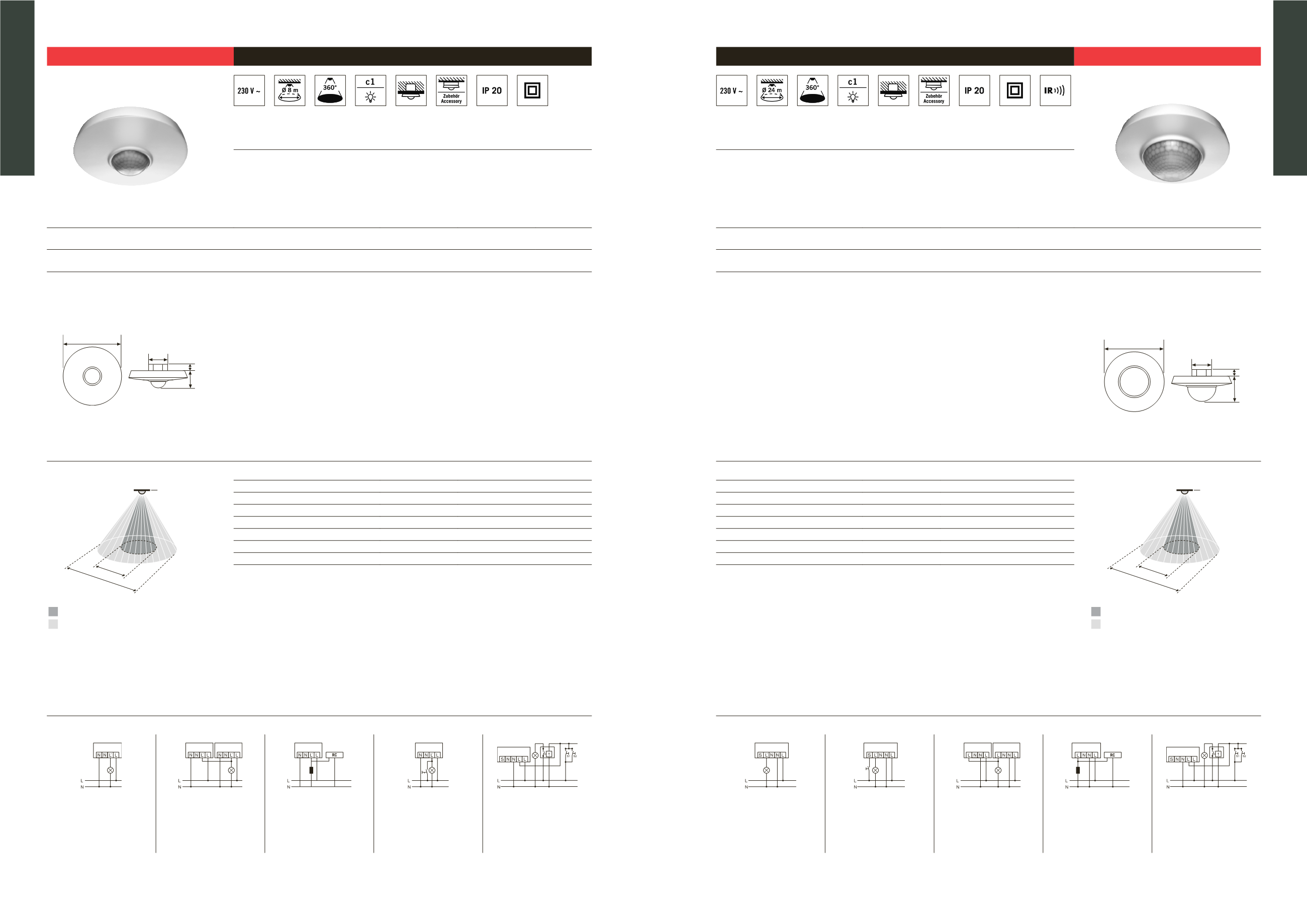

MD 360/8
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 8 m im Durchmesser
für den Einsatz in kleinen Räumen, Durchgangsbereichen, Toiletten, Carports
Y(0B51CA*KPPNMO(
MD 360/8 weiß
EM10055324
4015120055324
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 54 mit Aufputzdose (separat bestellen)
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 63 mm, Ø 140 mm
•
Einbaumaß: Einbautiefe 15 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Kanal 1: Beleuchtung
•
Schaltleistung: 230 V/50 Hz,
1000 W/5 A (cos phi = 1),
500 VA/2,5 A (cos phi = 0,5), Kapazitive Last/EVGs
max. Einschaltstrom 100 A/200 µs
•
Tastereingang: nein
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø140mm
Ø60mm
15mm
48mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 8 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Aufputzdose IP 54 weiß
EM10425400
4015120425400
•
Abdeck-Set 360/8 silber
EM10425455
4015120425455
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
RC-Filter/Löschglied
EP10426988
4015120426988
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 6 Geräten
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Parallelschaltung mit
Treppenlichtautomatschaltung.
Hinweis: Die Abdeckblende und der Designring sind auswechsel- und
lackierbar, somit kann das Gerät farblich den Montageorten angepasst
werden.
Hinweis: Es können max. 6 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
MD 360i/24
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Große Reichweite von bis zu 24 m im Durchmesser
für vielfältige Einsatzmöglichkeiten
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*KPPNKK(
MD 360i/24 weiß
EM10055300
4015120055300
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 54 mit Aufputzdose (separat bestellen)
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 75 mm, Ø 140 mm
•
Einbaumaß: Einbautiefe 15 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Kanal 1: Beleuchtung
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5), Kapazitive Last/EVGs
max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø140mm
Ø60mm
15mm
60mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 24 m
Frontal zum Melder ca. Ø 8 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
Aufputzdose IP 54 weiß
EM10425400
4015120425400
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher
Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster
manuell ein- bzw. ausgeschaltet werden.
Parallelschaltung von max. 6 Geräten.
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Parallelschaltung mit
Treppenlichtautomatschaltung.
Hinweis: Die Abdeckblende und der Designring sind auswechsel- und
lackierbar, somit kann das Gerät farblich den Montageorten angepasst
werden.
Hinweis: Es können max. 6 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
