230 V
SENSOREN
230 V
SENSOREN

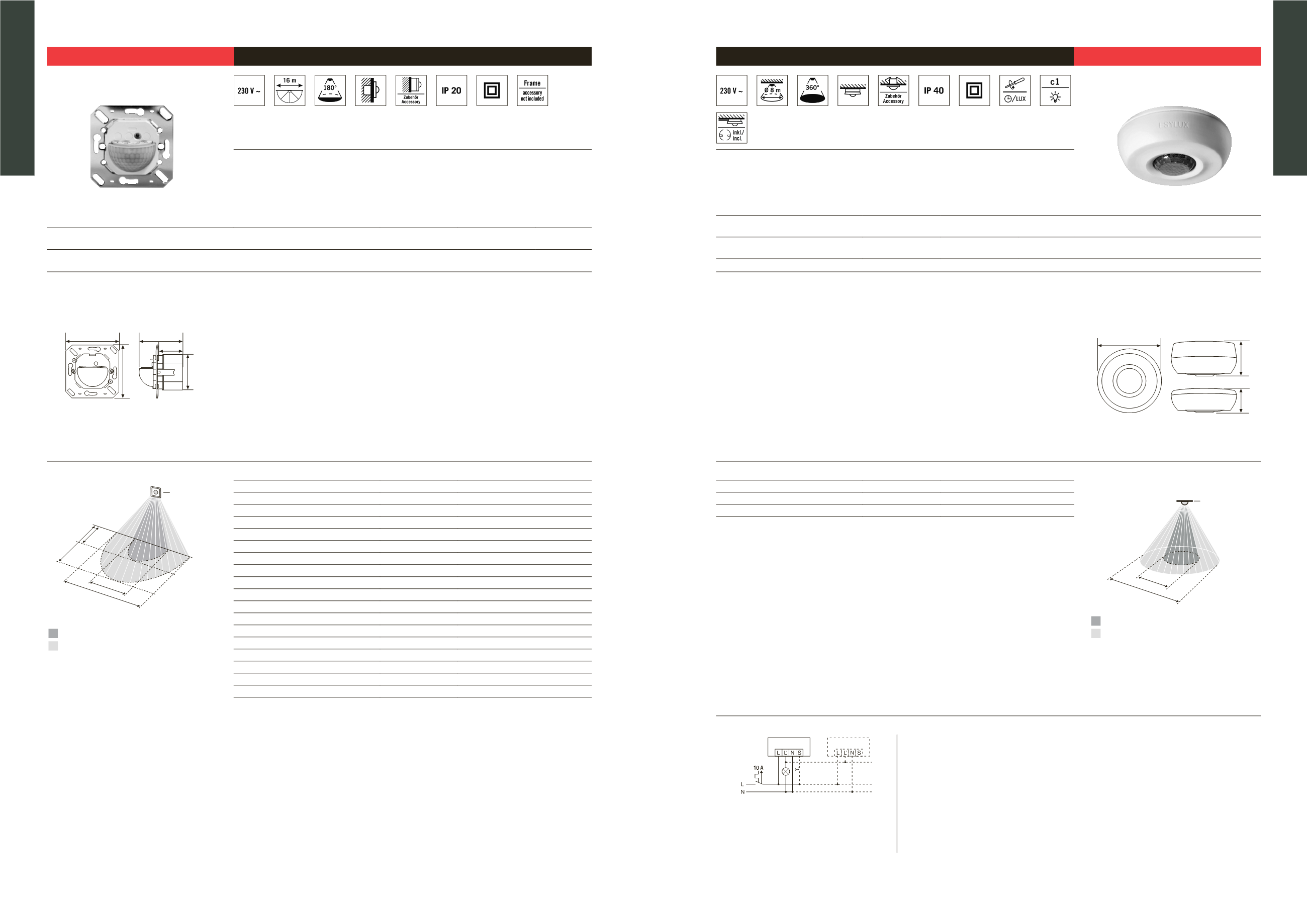

MD/PD 180 SLAVE
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- „Slave“-Melder zur Erweiterung des Erfassungsbereiches eines „Master“-Melders MD 180i/R oder PD 180i/R
mit
180° Erfassungsbereich
für die Wandmontage
-
Reichweite von bis zu 16 m
im Durchmesser
für eine kostengünstige Systemerweiterung mit bis zu 6 weiteren Nebenstellen
Y(0B51CA*OLKKMO(
MD/PD 180 Slave
EM10410024
4015120410024
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,4 W
•
Erfassungsbereich: 180° horizontal, 60° vertikal
•
Reichweite: ca. 16 m im Ø, bei einer Montagehöhe von 1,1 m bis 2,2 m
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20, IP 44 je nach Abdeckung (separat bestellen)
•
Schutzklasse: II
•
Montageart: Wandmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm x Breite 70 mm x Tiefe 63 mm
•
Einbaumaß: Einbautiefe 34 mm, Einbaulochmaß Ø 61 mm
MASSZEICHNUNG
70mm
70mm
63mm
34mm
61mm
ERFASSUNGSBEREICH
1,10 m
2,20 m
8 m
3 m
180°
16 m
6 m
•
MD 180i/R
EM10055010
4015120055010
•
PD 180i/R
EM10410017
4015120410017
•
Abdeckung IP 20 weiß
EM10055102
4015120055102
•
Abdeckung IP 20 signalweiß
EM10055119
4015120055119
•
Abdeckung IP 20 cremeweiß
EM10055126
4015120055126
•
Abdeckung IP 20 anthrazit
EM10055133
4015120055133
•
Abdeckung IP 20 Edelstahl-Optik
EM10055140
4015120055140
•
Abdeckung IP 44 weiß
EM10055157
4015120055157
•
Aufputzdose IP 20/IP 44 weiß
EM10055164
4015120055164
•
Abdeckung IP 20-SKK weiß
EM10055270
4015120055270
•
Abdeckung IP20-BS1 weiß
EP10427114
4015120427114
•
Abdeckung IP20-BS1 polar
EP10427107
4015120427107
•
Abdeckung IP20-BM2 weiß
EP10427138
4015120427138
•
Abdeckung IP20-BM2 polar
EP10427121
4015120427121
•
Abdeckung IP20-BJSI weiß
EP10427145
4015120427145
•
Abdeckung IP20-BJSI creme
EP10427152
4015120427152
•
Abdeckung IP20-G55 weiß
EP10427169
4015120427169
•
Abdeckung IP20-G55 creme
EP10427176
4015120427176
Hinweis: Abdeckung IP 20 und IP 44 nicht im Lieferumfang enthalten,
separat bestellen.
Hinweis: Kombinierbar mit anderen Marken-Schaltersystemen.
Hinweis: Es können max. 6 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
MD 360/8 BASIC
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m für den Einsatz in kleinen Räumen und
Durchgangsbereichen mit sehr geringem oder keinem Tageslichtanteil
- 10 A Hochleistungsrelais
- Werkseinstellung für eine sofortige Betriebsbereitschaft
Y(0B51CA*ONKOTR(
MD 360/8 Basic weiß
EB10430404
4015120430404
MD 360/8 Basic SMB weiß
EB10430497
4015120430497
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 40
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 33 mm, Ø 99 mm,
MD 360/8 Basic SMB Höhe 50 mm
•
Anschlussklemme: 4,0 mm²
•
Lieferumfang: inklusive Linsenmaske
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz,
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5)
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 1000 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
33mm
Ø99mm
50mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 8 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
SCHALTPLÄNE
Standardbetrieb
Frontal zum Melder
Gehbereich / Quer zum Melder
Hinweis: Es können max. 6 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
