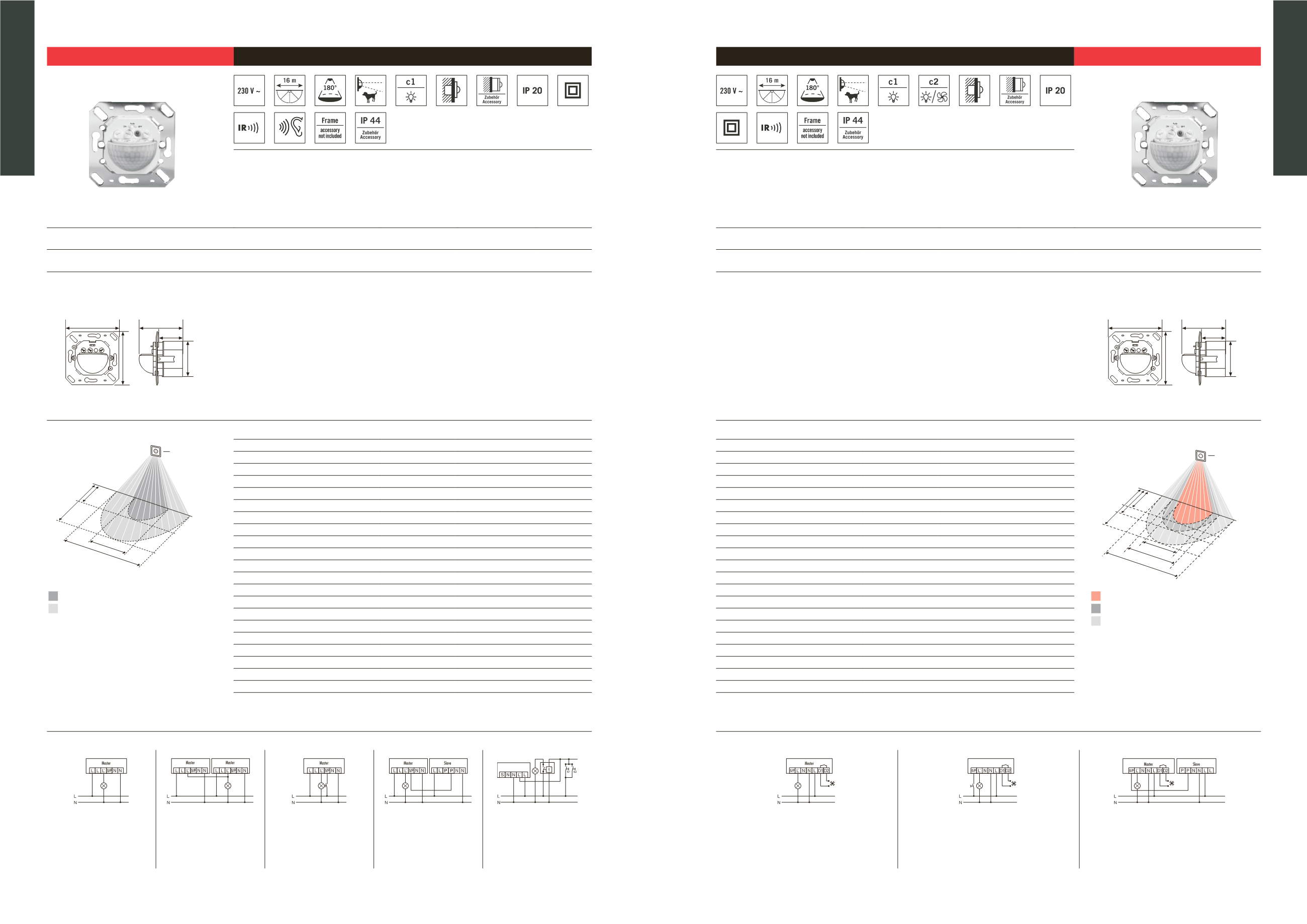

MD 180i/R
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Wand-Bewegungsmelder mit
180° Erfassungsbereich
- Reichweite von bis zu 16 m
im Durchmesser bei einer Montagehöhe von 1,1 - 2,2 m
-
Integrierter Akustiksensor
für den optimalen Einsatz in unübersichtlichen und verwinkelten Räumen mit keinem oder geringem
Tageslichtanteil
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
Y(0B51CA*KPPKLK(
MD 180i/R
EM10055010
4015120055010
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,9 W
•
Erfassungsbereich: 180° horizontal, 60° vertikal
•
Reichweite: ca. 16 m im Ø, bei einer Montagehöhe von 1,1 m bis 2,2 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20, IP 44 je nach Abdeckung (separat bestellen)
•
Schutzklasse: II
•
Montageart: Wandmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm x Breite 70 mm x Länge 63 mm
•
Einbaumaß: Einbautiefe 34 mm, Einbaulochmaß Ø 61 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5), Kapazitive Last/EVGs
max. Einschaltstrom 800 A/200 µs
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtwert: ca. 5 - 2000 Lux
•
Besondere Produktfunktionen: integrierter Akustiksensor
MASSZEICHNUNG
70mm
70mm
63mm
34mm
61mm
ERFASSUNGSBEREICH
1,10 m
2,20 m
8 m
3 m
180°
16 m
6 m
•
MD/PD 180 Slave
EM10410024
4015120410024
•
Abdeckung IP 20 weiß
EM10055102
4015120055102
•
Abdeckung IP 20 signalweiß
EM10055119
4015120055119
•
Abdeckung IP 20 cremeweiß
EM10055126
4015120055126
•
Abdeckung IP 20 anthrazit
EM10055133
4015120055133
•
Abdeckung IP 20 Edelstahl-Optik
EM10055140
4015120055140
•
Abdeckung IP 44 weiß
EM10055157
4015120055157
•
Aufputzdose IP 20/IP 44 weiß
EM10055164
4015120055164
•
Abdeckung IP 20-SKK weiß
EM10055270
4015120055270
•
Abdeckung IP20-BS1 weiß
EP10427114
4015120427114
•
Abdeckung IP20-BS1 polar
EP10427107
4015120427107
•
Abdeckung IP20-BM2 weiß
EP10427138
4015120427138
•
Abdeckung IP20-BM2 polar
EP10427121
4015120427121
•
Abdeckung IP20-BJSI weiß
EP10427145
4015120427145
•
Abdeckung IP20-BJSI creme
EP10427152
4015120427152
•
Abdeckung IP20-G55 weiß
EP10427169
4015120427169
•
Abdeckung IP20-G55 creme
EP10427176
4015120427176
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 6 Geräten
Standardbetrieb mit der zusätzlichen
Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster
manuell ein- bzw. ausgeschaltet werden.
Master-Slave-Schaltung (es können
max. 6 Slave-Geräte an ein Master-Gerät
angeschlossen werden).
Parallelschaltung mit
Treppenlichtautomatschaltung.
Hinweis: Abdeckung und Fernbedienung bitte separat bestellen.
Hinweis: Kombinierbar mit anderen Marken-Schaltersystemen.
Hinweis: Es können max. 6 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
Hinweis: Abdeckung und Fernbedienung bitte separat bestellen.
Hinweis: Kombinierbar mit anderen Marken-Schaltersystemen.
Hinweis: Es können max. 6 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
PD 180i/R
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
180° Erfassungsbereich
für die Wandmontage
- Reichweite von bis zu 16 m
im Durchmesser bei einer Montagehöhe von 1,1 - 2,2 m
- Automatische Lichtsteuerung in Abhängigkeit von Anwesenheit und Tageslicht
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
Y(0B51CA*OLKKLR(
PD 180i/R
EM10410017
4015120410017
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 1,0 W
•
Erfassungsbereich: 180° horizontal, 60° vertikal
•
Reichweite: ca. 16 m im Ø, bei einer Montagehöhe von 1,1 m bis 2,2
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20, IP 44 je nach Abdeckung (separat bestellen)
•
Schutzklasse: II
•
Montageart: Wandmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm x Breite 70 mm x Tiefe 63 mm
•
Einbaumaß: Einbautiefe 34 mm, Einbaulochmaß Ø 61 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5), Kapazitive Last/EVGs
max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Kanal 2: HLK
•
Kontakt: potenzialfrei, 230 V ~/2 A, 24 V =/2 A
•
Schaltleistung: 100 W/460 VA
•
Nachlaufzeit Kanal 2: Impuls/ca. 5 Min. - 120 Min.
MASSZEICHNUNG
70mm
70mm
63mm
34mm
61mm
ERFASSUNGSBEREICH
1,10 m
2,20 m
8 m
6 m
4 m
180°
16 m
8 m
12 m
•
MD/PD 180 Slave
EM10410024
4015120410024
•
Abdeckung IP 20 weiß
EM10055102
4015120055102
•
Abdeckung IP 20 signalweiß
EM10055119
4015120055119
•
Abdeckung IP 20 cremeweiß
EM10055126
4015120055126
•
Abdeckung IP 20 anthrazit
EM10055133
4015120055133
•
Abdeckung IP 20 Edelstahl-Optik
EM10055140
4015120055140
•
Abdeckung IP 44 weiß
EM10055157
4015120055157
•
Aufputzdose IP 20/IP 44 weiß
EM10055164
4015120055164
•
Abdeckung IP 20-SKK weiß
EM10055270
4015120055270
•
Abdeckung IP20-BS1 weiß
EP10427114
4015120427114
•
Abdeckung IP20-BS1 polar
EP10427107
4015120427107
•
Abdeckung IP20-BM2 weiß
EP10427138
4015120427138
•
Abdeckung IP20-BM2 polar
EP10427121
4015120427121
•
Abdeckung IP20-BJSI weiß
EP10427145
4015120427145
•
Abdeckung IP20-BJSI creme
EP10427152
4015120427152
•
Abdeckung IP20-G55 weiß
EP10427169
4015120427169
•
Abdeckung IP20-G55 creme
EP10427176
4015120427176
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 6 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
