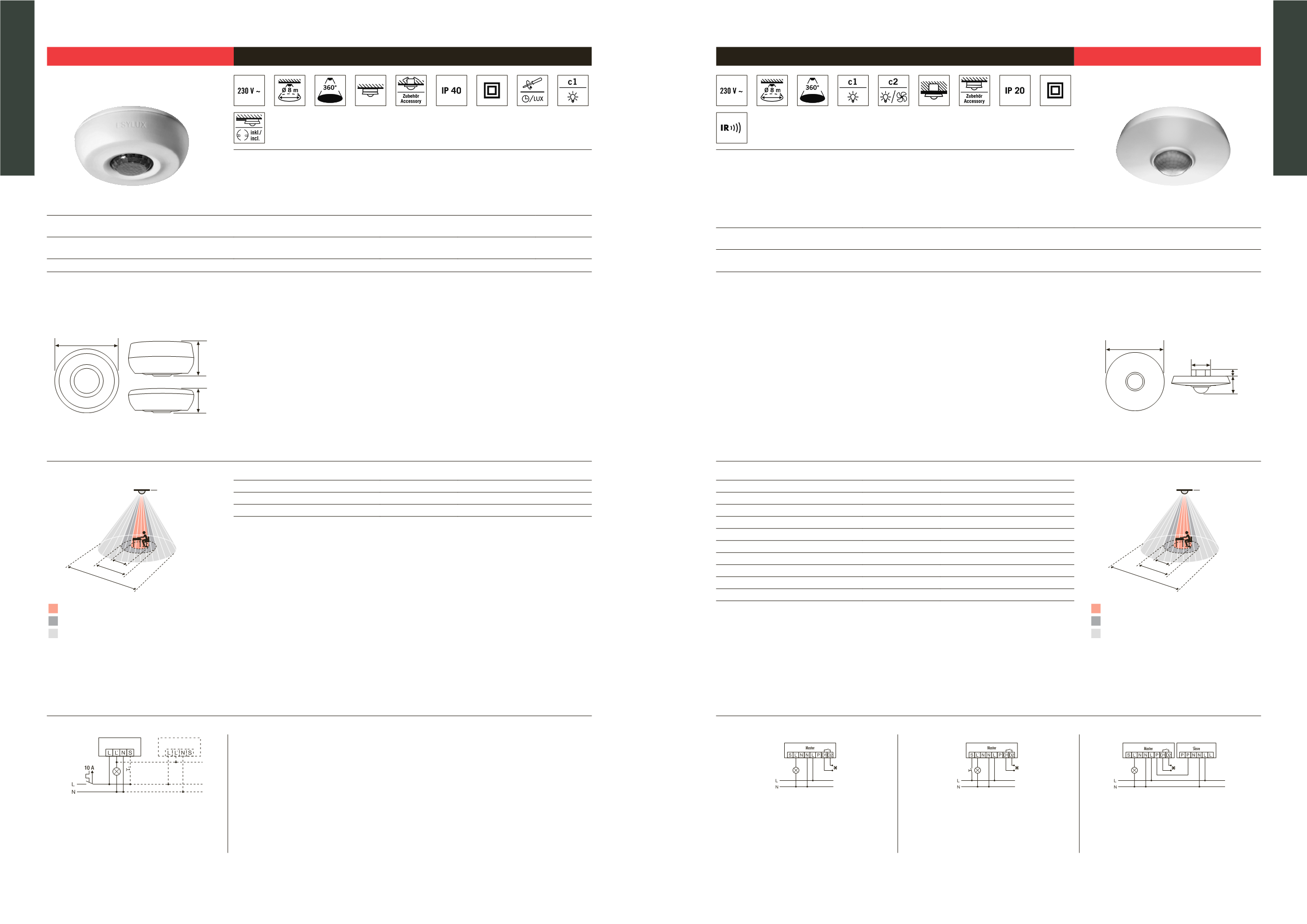

230 V
SENSOREN
230 V
SENSOREN
PD 360/8 BASIC
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m
- 10 A Hochleistungsrelais
- Werkseinstellung für eine sofortige Betriebsbereitschaft
Y(0B51CA*ONKOSK(
PD 360/8 Basic weiß
EB10430411
4015120430411
PD 360/8 Basic SMB weiß
EB10430480
4015120430480
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 40
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 33 mm, Ø 99 mm,
PD 360/8 Basic SMB Höhe 50 mm
•
Anschlussklemme: 4,0 mm²
•
Lieferumfang: inklusive Linsenmaske
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz,
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5)
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
33mm
Ø99mm
50mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
SCHALTPLÄNE
Standardbetrieb mit der zusätzlichen Ansteuerung durch Schliesstaster.
Bei Bedarf kann das Licht durch den Taster manuell ein- bzw.
ausgeschaltet werden.Zur Erweiterung des Erfassungsbereiches können
die Melder parallel geschaltet werden.
PD 360i/8
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 8 m im Durchmesser
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPKKO(
PD 360i/8 weiß
EM10425004
4015120425004
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 54 mit Aufputzdose (separat bestellen)
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 63 mm, Ø 140 mm
•
Einbaumaß: Einbautiefe 15 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Kanal 2: HLK
•
Kontakt: potenzialfrei, 230 V ~/2 A, 24 V =/2 A
•
Schaltleistung: 100 W/460 VA
•
Nachlaufzeit Kanal 2: Impuls/ca. 5 Min. - 120 Min.
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø140mm
Ø60mm
15mm
48mm
ERFASSUNGSBEREICH
3,00 m
Ø 3 m
360°
Ø 4 m
Ø 8 m
Arbeitsbereich ca. Ø 3 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
PD 360/8 Slave weiß
EM10425028
4015120425028
•
PD 360/24 Slave weiß
EM10425127
4015120425127
•
Abdeck-Set 360/8 silber
EM10425455
4015120425455
•
Aufputzdose IP 54 weiß
EM10425400
4015120425400
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 6 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
Hinweis: Die Abdeckblende und der Designring sind auswechsel- und
lackierbar, somit kann das Gerät farblich den Montageorten angepasst
werden.
Hinweis: Es können max. 6 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
Hinweis: Es können max. 6 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
