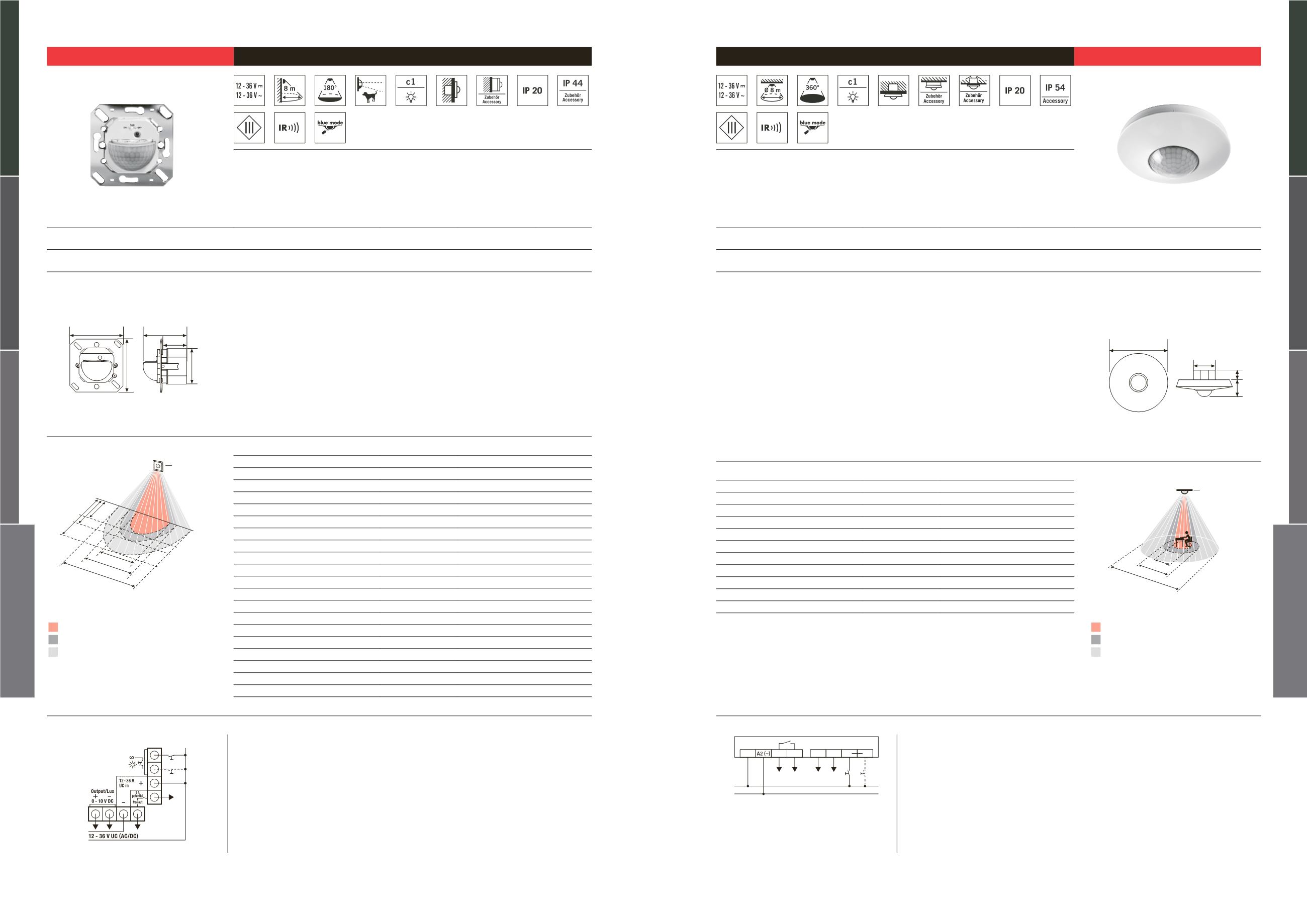

12 - 36 V
SENSOREN
12 - 36 V
SENSOREN
PD-C180i/16 UC
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
180° Erfassungsbereich
für die Wandmontage
-
Reichweite von bis zu 16 m im Durchmesser für den Einsatz in Verbindung mit Gebäudeautomationssystemen
- Betriebsspannung 12-36 V Gleich- oder Wechselspannung (AC/DC)
- Potentialfreier softwaregesteuerter Schaltausgang (Öffner/Schließer)
- Zu- und abschaltbare Detektionsanzeige
- Geräuschloses Schalten bis max. 2 A
Y(0B51CA*OMRNKP(
PD-C180i/16 UC
EP10427305
4015120427305
TECHNISCHE DATEN
•
Netzspannung: 12 - 36 V UC (~/=)
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 180° horizontal, 60° vertikal
•
Reichweite: ca. 16 m im Ø, bei einer Montagehöhe von 1,1 m bis 2,2 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20, IP 44 je nach Abdeckung (separat bestellen)
•
Schutzklasse: III
•
Montageart: Wandmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm x Breite 70 mm x Länge 53 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 61 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Schaltleistung: 12 - 36 V UC (~/=), 2 A
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 60 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Kontakt: wahlweise, Öffner / Schließer, potentialfrei
•
Schaltleistung: 12 - 36 V UC (~/=), 2 A
•
Farbe: weiß
MASSZEICHNUNG
70mm
70mm
63mm
34mm
61mm
ERFASSUNGSBEREICH
1,10 m
2,20 m
8 m
6 m
4 m
180°
16 m
8 m
12 m
•
Abdeckung IP 20 weiß
EM10055102
4015120055102
•
Abdeckung IP 20 signalweiß
EM10055119
4015120055119
•
Abdeckung IP 20 cremeweiß
EM10055126
4015120055126
•
Abdeckung IP 20 anthrazit
EM10055133
4015120055133
•
Abdeckung IP 20 Edelstahl-Optik
EM10055140
4015120055140
•
Abdeckung IP 20-SKK weiß
EM10055270
4015120055270
•
Abdeckung IP 44 weiß
EM10055157
4015120055157
•
Abdeckung IP20-BS1 weiß
EP10427114
4015120427114
•
Abdeckung IP20-BS1 polar
EP10427107
4015120427107
•
Abdeckung IP20-BM2 weiß
EP10427138
4015120427138
•
Abdeckung IP20-BM2 polar
EP10427121
4015120427121
•
Abdeckung IP20-BJSI weiß
EP10427145
4015120427145
•
Abdeckung IP20-BJSI creme
EP10427152
4015120427152
•
Abdeckung IP20-G55 weiß
EP10427169
4015120427169
•
Abdeckung IP20-G55 creme
EP10427176
4015120427176
•
Aufputzdose IP 20/IP 44 weiß
EM10055164
4015120055164
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Hinweis: Abdeckung und Fernbedienung bitte separat bestellen.
Hinweis: Kombinierbar mit anderen Marken-Schaltersystemen.
PD-C360i/8 UC
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 8 m im Durchmesser für den Einsatz in Verbindung mit Gebäudeautomationssystemen
- Betriebsspannung 12-36 V Gleich- oder Wechselspannung (AC/DC)
- Potentialfreier softwaregesteuerter Schaltausgang (Öffner/Schließer)
- Zu- und abschaltbare Detektionsanzeige
- Geräuschloses Schalten bis max. 2 A
Y(0B51CA*OMRNLM(
PD-C360i/8 UC weiß
EP10427312
4015120427312
TECHNISCHE DATEN
•
Netzspannung: 12 - 36 V UC (~/=)
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
•
Schutzklasse: III
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 62 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Lieferumfang: inklusive Linsenmaske
•
Kontakt: wahlweise, Öffner / Schließer, potentialfrei
•
Schaltleistung: 12 - 36 V UC (~/=), 2 A
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 60 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
38mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Abdeck-Set-C360/8 silber
EP10425936
4015120425936
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
A1 (+)
B2
B1
GND
S S +
in
out
out
0 -10 V DC
12 - 36 V UC (AC/DC)
Standardbetrieb
Frontal zum Melder
Arbeitsbereich
Gehbereich / Quer zum Melder
