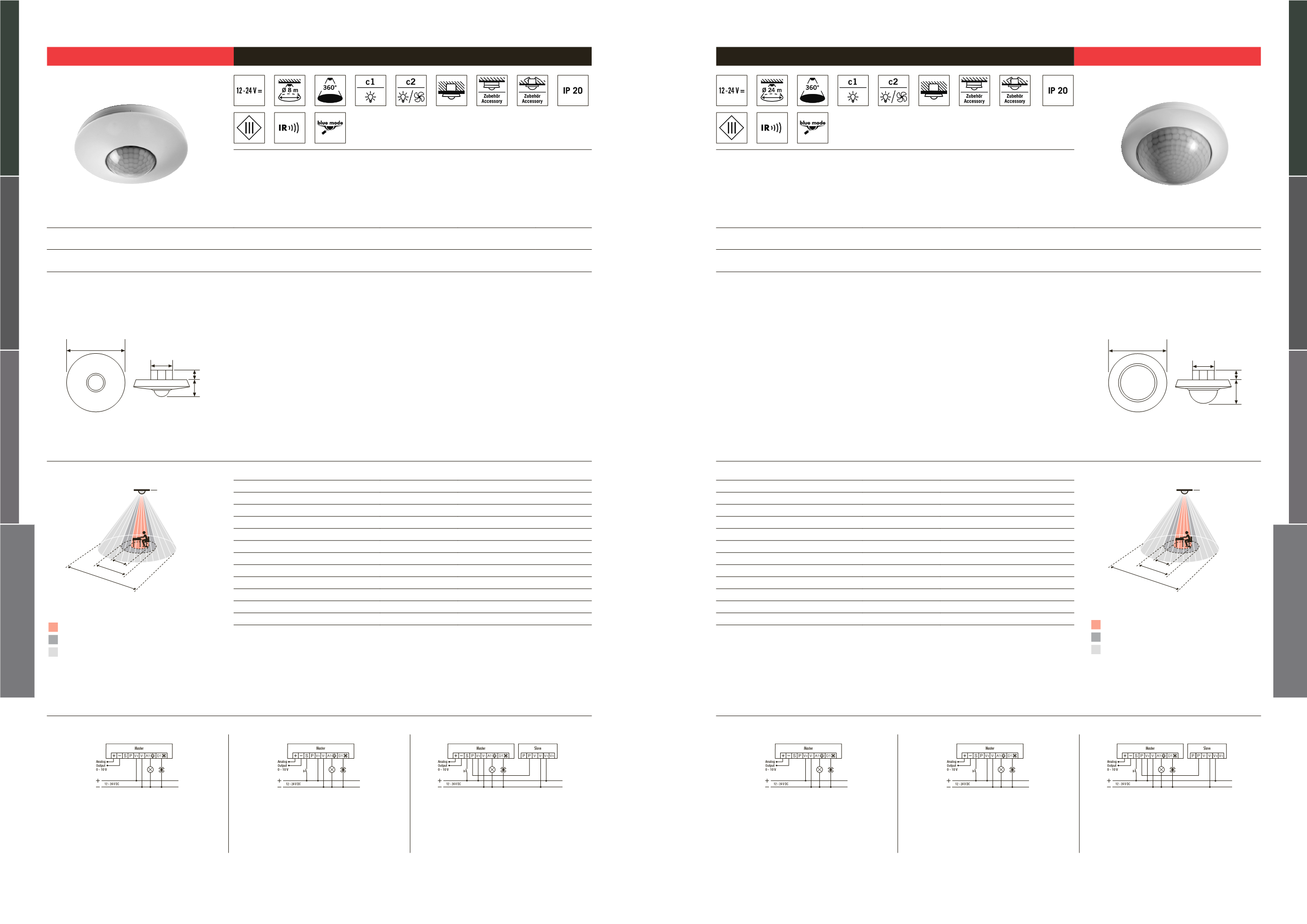

katalog_automation_2015_de_zpex01576_141203 - page 142-143

142 | | 143
12 - 36 VSENSOREN 12 - 36 VSENSOREN
SENSOREN 12 - 36 V – STANDARD SENSOREN 12 - 36 V – STANDARD
PD-C360i/8 DC24Vplus Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Präsenzmelder für 12 - 24 V DC mit 360° Erfassungsbereich für die Deckenmontage
- Reichweite von bis zu 8 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m) für den
Einsatz in kleinen Räumen und Durchgangsbereichen mit Tageslichtanteil
- Zusätzlicher Schaltkontakt (Kanal 2) HLK zur Ansteuerung von Heizung/Lüftung/Klima in Abhängigkeit von Anwesenheit
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPNOT( PD-C360i/8 DC24Vplus weiß EP10425349 4015120425349
TECHNISCHE DATEN
• Netzspannung: 12 - 24 V DC
• Leistungsaufnahme ca.: < 0,3 W
• Erfassungsbereich: 360°
• Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
• Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
• Schutzklasse: III
• Montageart: Deckenmontage
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 62 mm, Ø 108 mm
• Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
• Anschlussklemme: 2,5 mm² / 1,5 mm²
• Lieferumfang: inklusive Linsenmaske
• Slave-Eingang: ja
• Kanal 1: Beleuchtung
• Kontakt: Schließer/potenzialbehaftet
• Schaltleistung: 12 - 24 V =/2 A
• Tastereingang: ja
• Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
• Lichtmessung: Mischlicht
• Lichtwert: ca. 5 - 2000 Lux
• Kanal 2: HLK
• Kontakt: Schließer/potenzialbehaftet
• Schaltleistung: 12 - 24 V =/2 A
• Analoger Ausgang: 0 - 10 V =
• Nachlaufzeit Kanal 2: Impuls/ca. 5 Min. - 120 Min.
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
38mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
• PD-C360/24 DC24V Slave weiß EP10425325 4015120425325
• Aufputzdose-C IP 20 weiß EP10425370 4015120425370
• Aufputzdose-C IP 20 silber EP10425387 4015120425387
• Aufputzdose-C IP 54 weiß EP10425905 4015120425905
• Aufputzdose-C IP 54 silber EP10425912 4015120425912
• Abdeck-Set-C360/8 silber EP10425936 4015120425936
• Deckeneinbau-Set-C weiß EP10425929 4015120425929
• Schutzkorb 180/90 weiß EM10425608 4015120425608
• Schutzkorb 165/70 weiß EM10425615 4015120425615
• Mobil-PDi/MDi silber/blau-metallic EM10425509 4015120425509
• Mobil-PDi/MDi-universal weiß EP10433993 4015120433993
• X-REMOTE Fernbedienung schwarz EP10426995 4015120426995
SCHALTPLÄNE
Standardbetrieb Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 10 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis: Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
zugehörigen Slave-Geräte (Zubehör) nutzen.
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
PD-C360i/24 DC24Vplus Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Präsenzmelder für 12 - 24 V DC mit 360° Erfassungsbereich für die Deckenmontage
- Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m für den Einsatz in Büros,
Klassenzimmern, Konferenzräumen etc. und Durchgangsbereichen mit Tageslichtanteil
- Optimal geeignet für die Installation in großen Höhen bis 10 m, wie Sporthallen, Lagerhallen etc.
- Zusätzlicher Schaltkontakt (Kanal 2) HLK zur Ansteuerung von Heizung/Lüftung/Klima in Abhängigkeit von Anwesenheit
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPNLS(
PD-C360i/24 DC24Vplus weiß EP10425318 4015120425318
TECHNISCHE DATEN
• Netzspannung: 12 - 24 V DC
• Leistungsaufnahme ca.: < 0,3 W
• Erfassungsbereich: 360°
• Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
• Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
• Schutzklasse: III
• Montageart: Deckenmontage
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 70 mm, Ø 108 mm
• Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
• Anschlussklemme: 2,5 mm² / 1,5 mm²
• Lieferumfang: inklusive Linsenmaske
• Slave-Eingang: ja
• Kanal 1: Beleuchtung
• Kontakt: Schließer/potenzialbehaftet
• Schaltleistung: 12 - 24 V =/2 A
• Tastereingang: ja
• Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
• Lichtmessung: Mischlicht
• Lichtwert: ca. 5 - 2000 Lux
• Kanal 2: HLK
• Kontakt: Schließer/potenzialbehaftet
• Schaltleistung: 12 - 24 V =/2 A
• Analoger Ausgang: 0 - 10 V =
• Nachlaufzeit Kanal 2: Impuls/ca. 5 Min. - 120 Min.
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
• PD-C360/24 DC24V Slave weiß EP10425325 4015120425325
• Aufputzdose-C IP 20 weiß EP10425370 4015120425370
• Aufputzdose-C IP 20 silber EP10425387 4015120425387
• Aufputzdose-C IP 54 weiß EP10425905 4015120425905
• Aufputzdose-C IP 54 silber EP10425912 4015120425912
• Abdeck-Set-C360/24 silber EP10425431 4015120425431
• Deckeneinbau-Set-C weiß EP10425929 4015120425929
• Schutzkorb 180/90 weiß EM10425608 4015120425608
• Schutzkorb 165/70 weiß EM10425615 4015120425615
• Mobil-PDi/MDi silber/blau-metallic EM10425509 4015120425509
• Mobil-PDi/MDi-universal weiß EP10433993 4015120433993
• X-REMOTE Fernbedienung schwarz EP10426995 4015120426995
SCHALTPLÄNE
Standardbetrieb Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 10 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis: Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
zugehörigen Slave-Geräte (Zubehör) nutzen.
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
