12 - 36 V
SENSOREN
12 - 36 V
SENSOREN

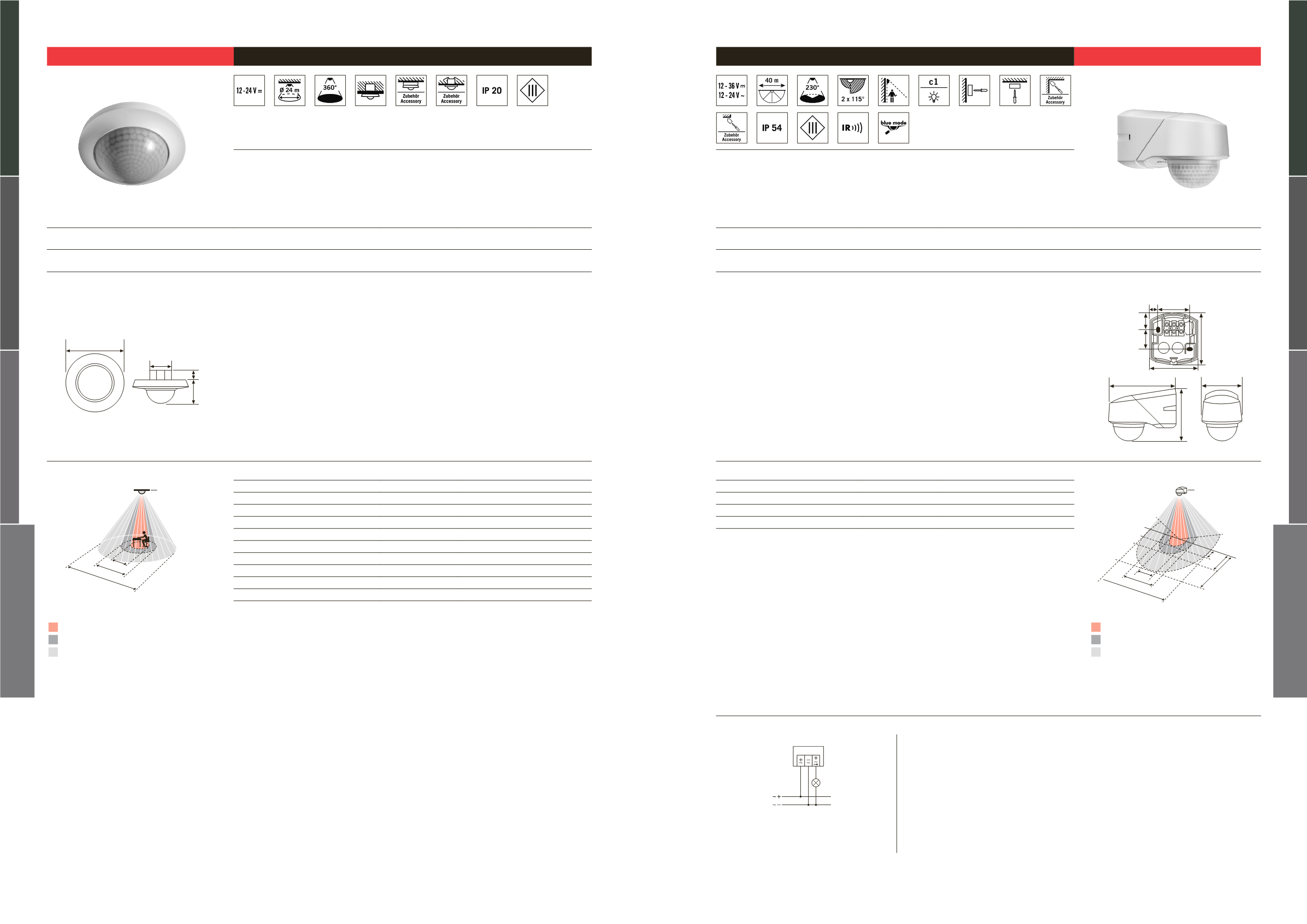

PD-C360/24 DC24V SLAVE
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- „Slave“-Präsenzmelder für 12 - 24 V = zur Erweiterung des Erfassungsbereiches eines „Master“-Präsenzmelders
PD-C360i/24 DC24Vplus und PD-C360i/8 DC24Vplus mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 24 m im Durchmesser
für eine kostengünstige Systemerweiterung mit bis zu 10 weiteren Nebenstellen
- Optimal geeignet
für die Installation in großen Höhen bis 10 m,
wie Sporthallen, Lagerhallen etc.
Y(0B51CA*OMPNMP(
PD-C360/24 DC24V Slave weiß
EP10425325
4015120425325
TECHNISCHE DATEN
•
Netzspannung: 12 - 24 V DC
•
Leistungsaufnahme ca.: < 0,25 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
•
Schutzklasse: III
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Lieferumfang: inklusive Linsenmaske
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Abdeck-Set-C360/24 silber
EP10425431
4015120425431
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
PD-C360i/8 DC24Vplus weiß
EP10425349
4015120425349
•
PD-C360i/24 DC24Vplus weiß
EP10425318
4015120425318
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
RC 230i UC
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
230° Erfassungsbereich
und großer Reichweite
-
360° Unterkriechschutz
für eine lückenlose Erfassung, abschaltbar per Fernbedienung
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
- Einfache Programmierung per Fernbedienung mit „blue mode“ Technologie.
Y(0B51CA*KLPQOT(
RC 230i UC weiß
EM10015649
4015120015649
TECHNISCHE DATEN
•
Netzspannung: 12 - 36 V =
12 - 24 V ~
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 230° (2 x 115° separat einstellbar) und 360°
Unterkriechschutz
•
Reichweite: ca. 20 m im Ø, bei einer Montagehöhe von 2,5 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch
über Infrarot-Fernbedienungen Mobil-RCi, Mobil-RCi-M und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 54
•
Schutzklasse: III
•
Montageart: Decken- und Wandmontage, Innen- und Außeneckmontage
mit Zubehör möglich
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 105 mm x Breite 78 mm x Länge 135 mm
•
Lieferumfang: inklusive Linsenmaske
•
Schaltleistung: 12 - 36 V = / 12 - 24 V ~
10 A (cos phi = 1),
5 A (cos phi = 0,5)
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtwert: ca. 2 - 2500 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
72mm
135mm
105mm
78mm
79mm
27mm
24mm
45mm
10mm
ERFASSUNGSBEREICH
2,50 m
230°
20 m
3 m
8 m
6 m
40 m
16 m
360° Unterkriechschutz
Frontal zum Melder
Gehbereich / Quer zum Melder
•
RC Ecksockel weiß
EM10016110
4015120016110
•
Mobil-RCi silber
EM10016004
4015120016004
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
