KNX
SENSOREN
KNX
SENSOREN

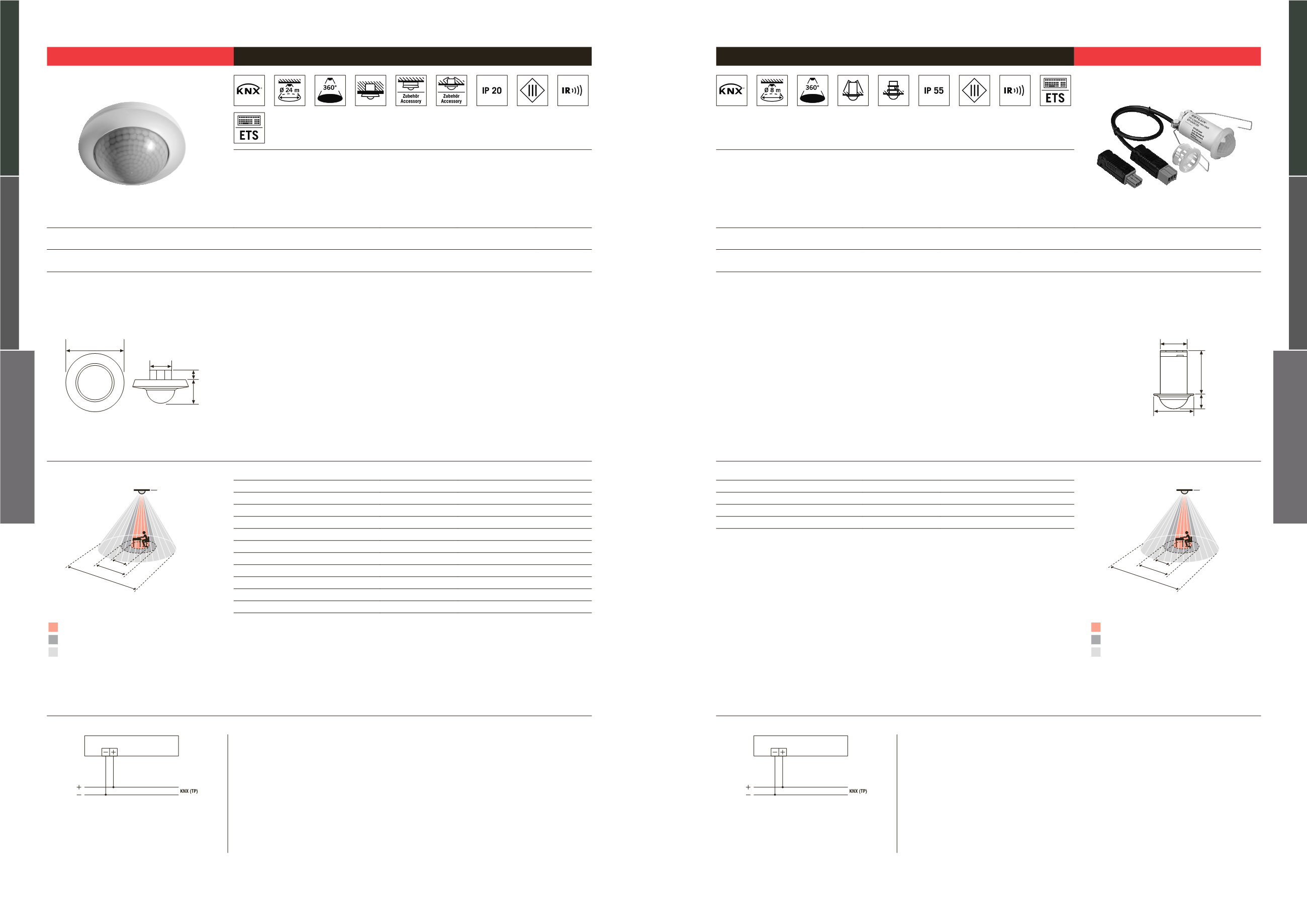

PD-C360i/24 KNX UP
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- KNX Deckeneinbau-Präsenzmelder mit
360° Erfassungsbereich
-
Reichweite von bis zu 24 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m für Komfort-Anwendungen
- Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten
- Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software)
- Optimal mit der Funktion „Schalten“ geeignet für die Installation in großen Höhen bis 10 m z. B. Sport- und Lagerhallen
Y(0B51CA*OMROMS(
PD-C360i/24 KNX UP weiß
EP10427428
4015120427428
TECHNISCHE DATEN
•
Netzspannung: vom KNX Bus 29 - 31 V
•
Stromaufnahme: 6 mA
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: fernparametrierbar über ETS-Software, temporär
elektronisch über Infrarot-Fernbedienung Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 5 °C...+35 °C
•
Schutzart: IP 20
•
Schutzklasse: III
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Lieferumfang: inklusive Linsenmaske
•
KNX-Eingang: manuelle Lichtsteuerung, Sperrobjekte, Reset, Slave
•
KNX-Ausgang: Präsenz, Status, Lichtwert, HLK
•
Lichtkanal:
c1 + c2 Schalten/Dimmen, offset (-50 % bis +50 %)
•
Nachlaufzeit: deaktiviert/30 Sek./1 Min./ 12 Std.
•
Lichtmessung: Mischlicht
•
Lichtwert: deaktiviert/ca. 5 - 2000 Lux
•
Orientierungslicht: deaktiviert/10 - 50 %, 2 Werte wählbar
•
Nachlaufzeit Orientierungslicht: nur bei Regeln Dauerlicht/
1 Min. - 250 Min.
•
Ausgang: Präsenz
•
Einschaltverzögerung: deaktiviert/2 Min. - 30 Min.
•
Einschaltverzögerung Kanal 3: deaktiviert/2 Min. - 30 Min.
•
Nachlaufzeit Kanal 3: deaktiviert/30 Sek./1 Min./ 12 Std.
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Abdeck-Set-C360/24 silber
EP10425431
4015120425431
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Hinweis: Die Produktdatenbank und Applikation steht auf unserer
Internetpräsenz
zum kostenlosen Download bereit.
PD-C360i/8 MINI KNX
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- KNX Mini-Präsenzmelder mit
360° Erfassungsbereich
für die Deckeneinbaumontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m
- Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten
- Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software)
Y(0B51CA*OMQLPP(
PD-C360i/8 mini KNX opal-matt
EP10426155
4015120426155
TECHNISCHE DATEN
•
Netzspannung: vom KNX Bus 29 - 31 V
•
Stromaufnahme: 6 mA
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: fernparametrierbar über ETS-Software, temporär
elektronisch über Infrarot-Fernbedienung Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 5 °C...+35 °C
•
Schutzart: IP 55
•
Schutzklasse: III
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 60 mm, Ø 33 mm
•
Einbaumaß: Einbautiefe 45 mm, Einbaulochmaß Ø 25 mm
•
Zuleitung: ca. 20 cm, inklusive Stecker
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
KNX-Ausgang: Präsenz, Status, Lichtwert, HLK
•
KNX-Eingang: manuelle Lichtsteuerung, Sperrobjekte, Reset, Slave
•
Lichtkanal:
c1 + c2 Schalten/Dimmen, c2 als offset zu c1
(-80 % bis +80 %)
•
Nachlaufzeit: deaktiviert/30 Sek. - 12 Std.
•
Lichtmessung: Mischlicht
•
Lichtwert: deaktiviert/ca. 5 - 2000 Lux
•
Orientierungslicht: deaktiviert/10 - 50 %, 2 Werte wählbar
•
Nachlaufzeit Orientierungslicht: nur bei Regeln Dauerlicht/
1 Min. - 250 Min.
•
Ausgang: Präsenz
•
Einschaltverzögerung Kanal 3: deaktiviert/2 Min. - 30 Min.
•
Nachlaufzeit Kanal 3: deaktiviert/10 Sek./1 Min./ 12 Std.
•
Farbe: opal-matt
MASSZEICHNUNG
25mm
45mm
15mm
33mm
ERFASSUNGSBEREICH
3,00 m
Ø 3 m
360°
Ø 5 m
Ø 8 m
Arbeitsbereich ca. Ø 3 m
Frontal zum Melder ca. Ø 5 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Spot-Adapter 51/25 opal-matt
EP10426391
4015120426391
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Hinweis: Die Produktdatenbank und Applikation steht auf unserer
Internetpräsenz
zum kostenlosen Download bereit.
