KNX
SENSOREN
KNX
SENSOREN

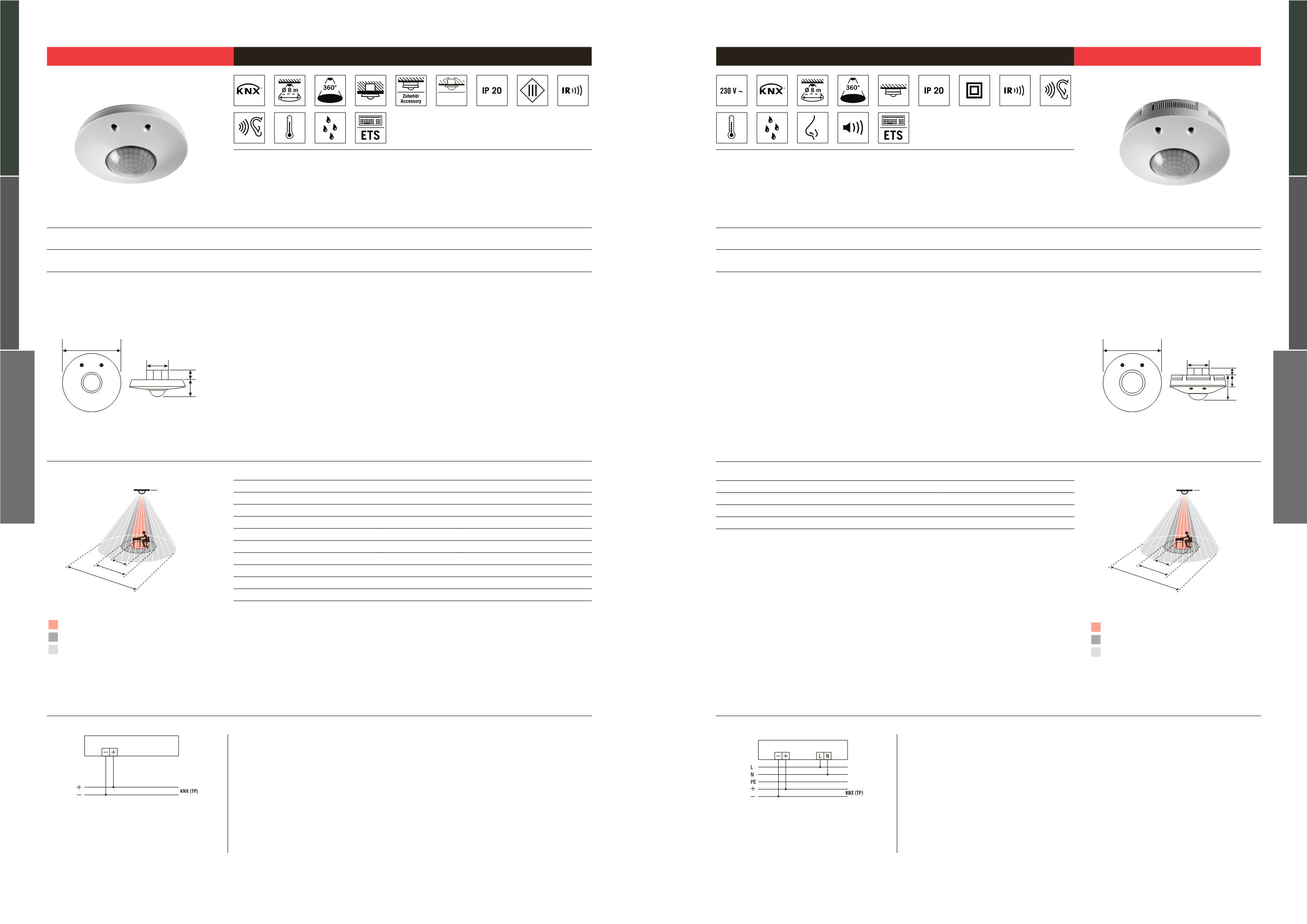

PD-ATMO 360i/8 A KNX
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
Zubehör
Accessory
- KNX Deckeneinbau-Präsenzmelder mit
360° Erfassungsbereich
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m
-
Integrierter Akustiksensor
für den optimalen Einsatz in unübersichtlichen und verwinkelten Räumen
-
Zusätzliche Erfassung der Umgebungstemperatur und der relativen Luftfeuchtigkeit
- Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten
- Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software)
Y(0B51CA*OMRMKQ(
PD-ATMO 360i/8 A KNX weiß
EP10427206
4015120427206
TECHNISCHE DATEN
•
Netzspannung: vom KNX Bus 29 - 31 V
•
Stromaufnahme: 6 mA
•
Standby-Verbrauch: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: fernparametrierbar über ETS-Software, temporär
elektronisch über Infrarot-Fernbedienung Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 5 °C...+35 °C
•
Schutzart: IP 20
•
Schutzklasse: III
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 62 mm x Breite 108 mm x Länge 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Lieferumfang: inklusive Linsenmaske
•
KNX-Ausgang: Präsenz, Status, Lichtwert, HLK
•
KNX-Eingang: manuelle Lichtsteuerung, Sperrobjekte, Reset, Slave
•
Lichtkanal:
c1 + c2 Schalten/Dimmen, c2 als offset zu c1
(-100 % bis +100 %)
•
Nachlaufzeit: deaktiviert/30 Sek./1 Min./ 12 Std.
•
Lichtmessung: Mischlicht
•
Lichtwert: deaktiviert/ca. 5 - 2000 Lux
•
Orientierungslicht: deaktiviert/10 - 50 %, 2 Werte wählbar
•
Nachlaufzeit Orientierungslicht: nur bei Regeln Dauerlicht/
1 Min. - 250 Min.
•
Ausgang: Präsenz
•
Einschaltverzögerung: deaktiviert/2 Min. - 30 Min.
•
Einschaltverzögerung Kanal 3: deaktiviert/2 Min. - 30 Min.
•
Nachlaufzeit Kanal 3: deaktiviert/30 Sek./1 Min./ 12 Std.
•
Besondere Produktfunktionen: Mikrofon, Dämmerungsschalter,
Simulation der Anwesenheit, Beleuchtung der Linse in 7 Farben wählbar,
relative Luftfeuchtigkeit, Temperaturmessung
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
38mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
PD-ATMO 360i/8 O KNX
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- KNX Deckeneinbau-Präsenzmelder mit
360° Erfassungsbereich
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m
-
Integrierter Akustiksensor
für den optimalen Einsatz in unübersichtlichen und verwinkelten Räumen
-
Zusätzliche Erfassung der Umgebungstemperatur, der relativen Luftfeuchtigkeit und der VOCs
- Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten
- Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software)
Y(0B51CA*OMRMMK(
PD-ATMO 360i/8 O KNX weiß
EP10427220
4015120427220
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Busspannung: 29 - 31 V = (KNX)
•
Standby-Verbrauch: < 1 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: fernparametrierbar über ETS-Software, temporär
elektronisch über Infrarot-Fernbedienung Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 5 °C...+35 °C
•
Schutzart: IP 20
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 76 mm x Breite 108 mm x Länge 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Lieferumfang: inklusive Linsenmaske
•
KNX-Eingang: manuelle Lichtsteuerung, Sperrobjekte, Reset, Slave
•
KNX-Ausgang: Präsenz, Status, Lichtwert, HLK
•
Lichtkanal:
c1 + c2 Schalten/Dimmen, c2 als offset zu c1
(-100 % bis +100 %)
•
Nachlaufzeit: deaktiviert/30 Sek./1 Min./ 12 Std.
•
Lichtmessung: Mischlicht
•
Lichtwert: deaktiviert/ca. 5 - 2000 Lux
•
Orientierungslicht: deaktiviert/10 - 50 %, 2 Werte wählbar
•
Nachlaufzeit Orientierungslicht: nur bei Regeln Dauerlicht/
1 Min. - 250 Min.
•
Ausgang: Präsenz
•
Einschaltverzögerung: deaktiviert/2 Min. - 30 Min.
•
Einschaltverzögerung Kanal 3: deaktiviert/2 Min. - 30 Min.
•
Nachlaufzeit Kanal 3: deaktiviert/30 Sek./1 Min./ 12 Std.
•
Besondere Produktfunktionen: Mikrofon, Dämmerungsschalter,
Simulation der Anwesenheit, Beleuchtung der Linse in 7 Farben wählbar,
VOC Messung, relative Luftfeuchtigkeit, Temperaturmessung,
optische und akustische Alarmierung
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
51,7mm
22,3mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
