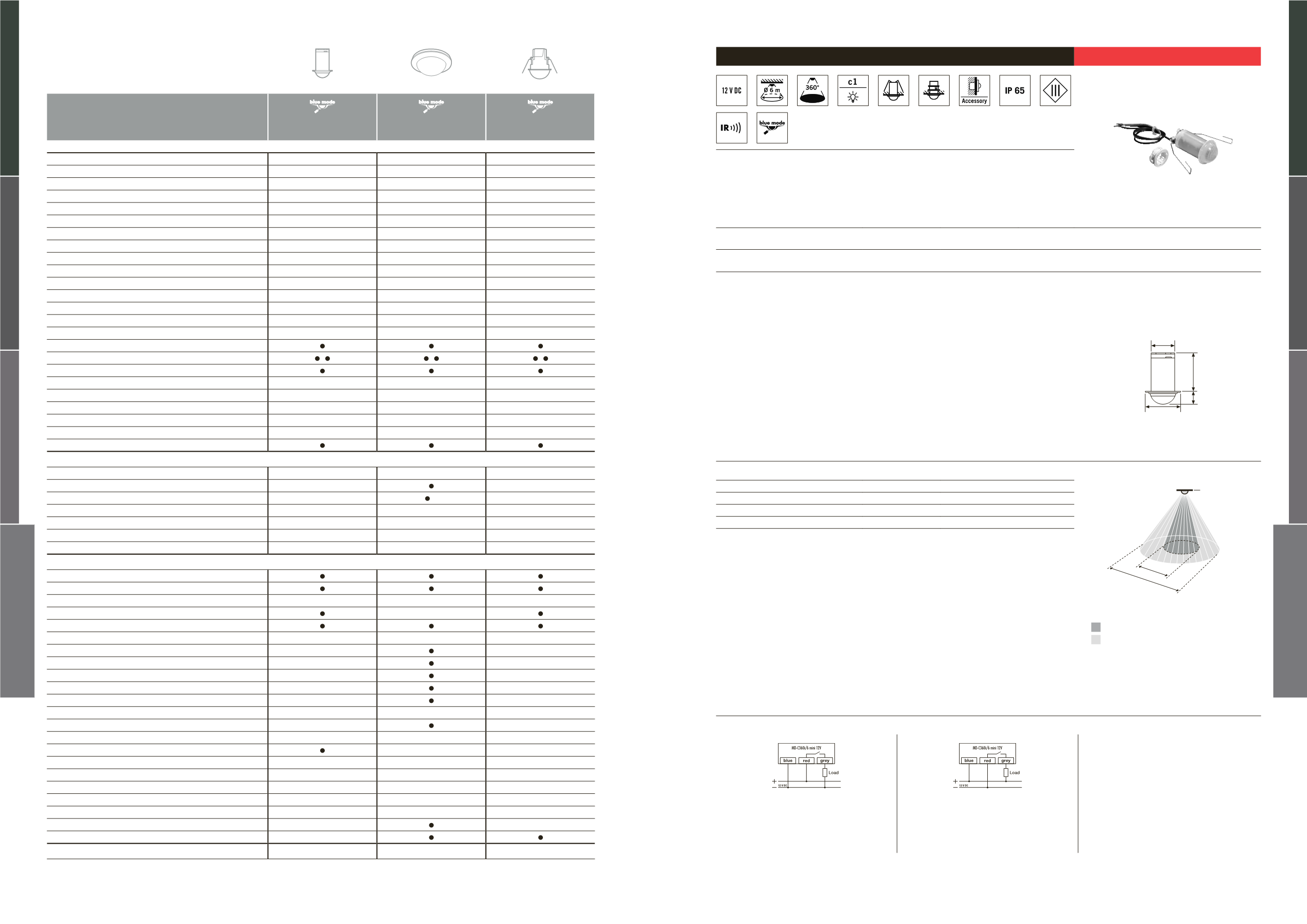

12 - 36 V
SENSOREN
12 - 36 V
SENSOREN
PRÄSENZMELDER
UC-Sensoren
Produktname
PD-C360i/8 mini UC
PD-C360i/24 UC
PD-CE360i/24 UC
Art.-Nr.
EP10427343
EP10427329
EP10427336
Technik
–
–
–
Netzspannung
12 - 36 V UC (~/=)
12 - 36 V UC (~/=)
12 - 36 V UC (~/=)
Schaltleistung
12 - 36 V UC (~/=), 2 A
12 - 36 V UC (~/=), 2 A
12 - 36 V UC (~/=), 2 A
Erfassungsbereich
360°
360°
360°
Reichweite (bei empfohlener Montagehöhe)
Ø 8 m
Ø 24 m
Ø 24 m
Empfohlene Montagehöhe
3 m
3 m
3 m
Maximale Montagehöhe
5 m
10 m
5 m
Schaltkontakt Licht (max. Einschaltstrom)
1 (potenzialfrei)
1 (potenzialfrei)
1 (potenzialfrei)
Schaltkontakt HLK (max. Einschaltstrom)
–
–
–
Integrierter Akustiksensor
–
–
–
Analoger Lichtwertausgang 0 - 10 V
–
–
–
Umschalter „Sensitivität“
–
–
–
Zusätzlicher Tastereingang Licht
1
1
1
Umschalter Tastereing. „Raum = EIN + AUS / Korridor = EIN“
–
–
–
Orientierungslicht-Funktion
Vollautomat / Halbautomat
/
/
/
Impulsfunktion
Reichweitenanpassung mechanisch
–
–
–
Reichweitenanpassung elektronisch
–
–
–
Reichweitenanpassung je Sensor (separat einstellbar)
–
–
–
Reichweitenanpassung per Abdeckclips/Abdeckkappe
–
–
–
Parallelschaltung max. Anzahl Melder
–
–
–
Werksprogramm hinterlegt
MONTAGEARTEN
Wandmontage
–
–
–
Deckenmontage
–
–
Deckeneinbaumontage
IP 55
(1)
IP 40
Unterputz
–
IP 20
–
Aufputz
–
IP 20 / IP 54
(2)
–
Deckeneinbau mit Einbau-Set (Zubehör)
–
IP 20
–
Innen- / Ausseneckmontage
–
–
–
ZUBEHÖR
Fernbedienung Mobil-PDi/MDi-universal
EP10433993
Fernbedienung Mobil-PDi/MDi
EM10425509
Fernbedienung Mobil-RCi
EM10016004
–
–
–
Fernbedienung Mobil-RCi-M
EM10016011
–
Fernbedienung X-Remote
EP10426995
PD-C360/24 DC24V Slave
EP10425325
–
–
–
Aufputzdose-C IP 20 weiß
EP10425370
–
–
Aufputzdose-C IP 20 silber
EP10425387
–
–
Aufputzdose-C IP 54 weiß
EP10425905
–
–
Aufputzdose-C IP 54 silber
EP10425912
–
–
Deckeneinbau-Set-C
EP10425929
–
–
Abdeck-Set-C360/8 silber
EP10425936
–
–
–
Abdeck-Set-C360/24 silber
EP10425431
–
–
Spot-Adapter 51/20
EP10426384
–
–
–
Spot-Adapter 51/25
EP10426391
–
–
Abdeckung IP 20 verschiedene Farben
–
–
–
Abdeckung IP 44 weiß
EM10055157
–
–
–
Aufputzdose IP 20/IP 44 weiß
EM10055164
–
–
–
RC Ecksockel weiß
EM10016110
–
–
–
RC-Filter / Löschglied
EP10426988
–
–
–
Schutzkorb 180/90
EM10425608
–
–
Schutzkorb 165/70
EM10425615
–
SIEHE SEITE
(1)
Deckenmontage möglich mit Zubehör
(2)
Aufputzmontage mit Zubehör
MD-C360i/6 MINI 12V
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Mini-Bewegungsmelder 12 V DC mit
360° Erfassungsbereich
für die Deckeneinbau- und Wandmontage
-
Reichweite von bis zu 6 m im Durchmesser
für den Einsatz in kleinen Feuchträumen, Toiletten, kleinen Büros, Fluren,
Sonderanwendungen, Caravan, Automobil
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPRRQ(
MD-C360i/6 mini 12V opal-matt
EP10425776
4015120425776
TECHNISCHE DATEN
•
Netzspannung: 12 V =
•
Erfassungsbereich: 360°
•
Reichweite: ca. 6 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE (separat
bestellen)
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 65
•
Schutzklasse: III
•
Montageart: Deckeneinbaumontage, Wandmontage (Zubehör Schalter-
hersteller)
•
Gehäusematerial: UV-stabilisiertes PE
•
Abmessungen ca.: Höhe 47 mm, Ø 25 mm
•
Einbaumaß: Einbautiefe 36 mm, Einbaulochmaß Ø 20 mm
•
Zuleitung: 1,5 m (3 x 0,75 Einzelader)
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 12 V =/3 A
•
Tastereingang: nein
•
Nachlaufzeit: Impuls/ca. 1 Min. - 15 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 10 Lux - Tagbetrieb
•
Farbe: opal-matt
MASSZEICHNUNG
20mm
36mm
11mm
25mm
ERFASSUNGSBEREICH
3,00 m
Ø 2,5 m
360°
Ø 6 m
•
Spot-Adapter 51/20 opal-matt
EP10426384
4015120426384
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb PNP
NPN
Frontal zum Melder ca. Ø 2,5 m
Gehbereich / Quer zum Melder ca. Ø 6 m
