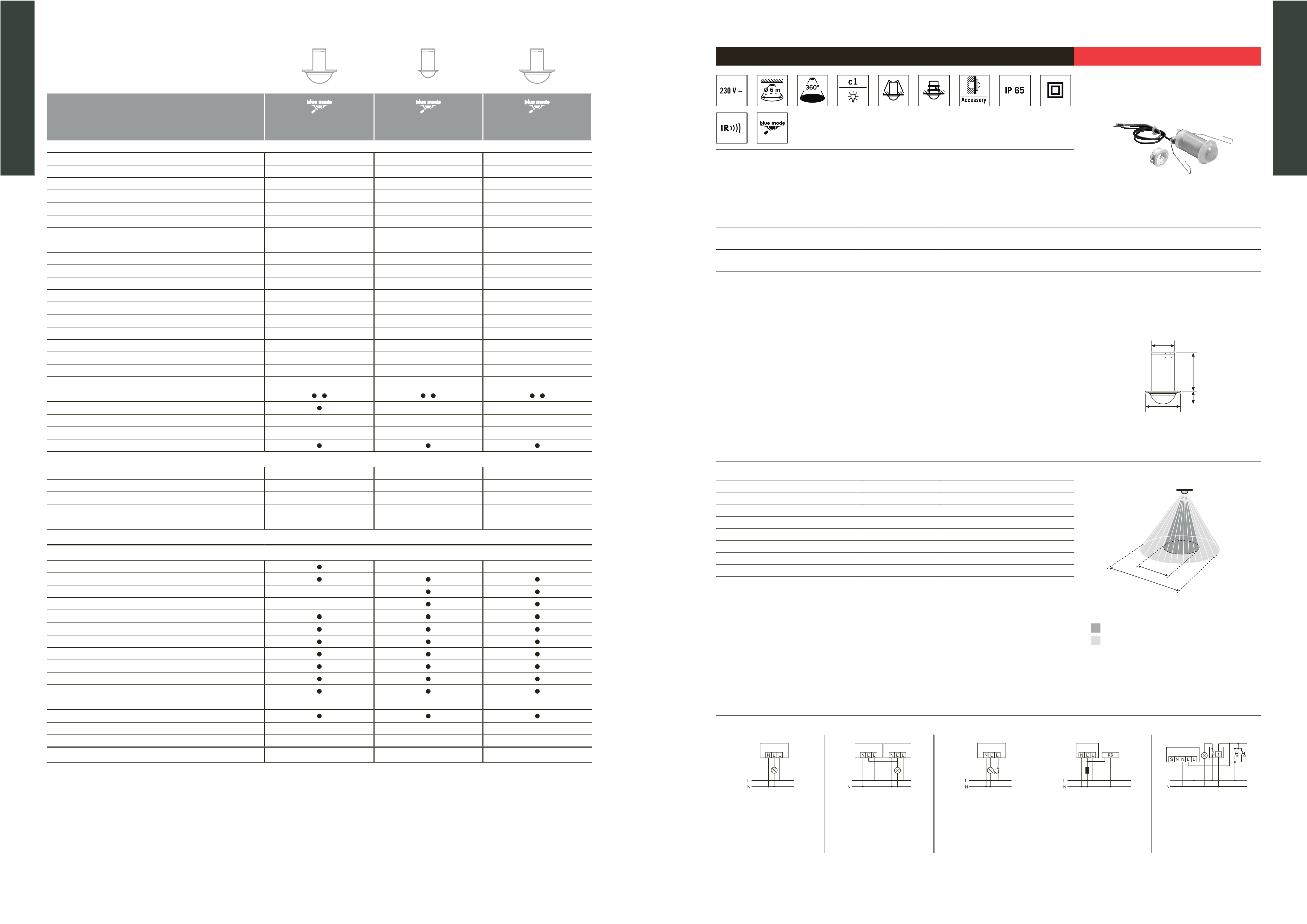

230 V
SENSOREN
230 V
SENSOREN
PRÄSENZMELDER
Produktname
PD-C360i/12 mini-3m
PD-C360i/8 mini DIM
PD-C360i/12 mini DIM
Art.-Nr.
EP10427022
EP10426049
EP10426056
Netzspannung
230 V AC
230 V AC
230 V AC
Schaltleistung
230 V (16 A Relais)
230 V (16 A Relais)
230 V (16 A Relais)
Erfassungsbereich
360°
360°
360°
Reichweite (bei empfohlener Montagehöhe)
Ø 12 m
Ø 8 m
Ø 12 m
Empfohlene Montagehöhe
3 m
3 m
3 m
Maximale Montagehöhe
5 m
3 m
5 m
Schaltkontakt Licht (max. Einschaltstrom)
1 (800 A / 200 µs)
1 (800 A / 200 µs)
1 (800 A / 200 µs)
Schaltkontakt Licht (Öffner – potenzialfrei, max. Einschaltstr.)
–
–
–
Schaltkontakt HLK (max. Einschaltstrom)
–
–
–
Schaltkontakt HLK (Schließer – potenzialfrei, max. Einschaltstr.)
–
–
–
Integrierter Akustiksensor
–
–
–
Dimm-Funktion: 1 - 10 V DC Schnittstelle
–
1
1
DALI/DSI-Ausgang / Dimm-Funktion
–
–
–
Umschalter „Sensitivität“
–
–
–
Zusätzlicher Tastereingang Licht
1
1
1
Umschalter Tastereing. „Raum = EIN + AUS / Korridor = EIN“
–
–
–
Orientierungslicht-Funktion
–
10 %
10 %
Zusätzlicher Tastereingang HLK
–
–
–
Vollautomat / Halbautomat
/
/
/
Impulsfunktion
–
–
Parallelschaltung max. Anzahl Melder
–
–
–
Feste Anschlussleitung
300 cm
–
–
Werksprogramm hinterlegt
MONTAGEARTEN
Wandmontage
–
–
–
Deckenmontage
–
–
–
Deckeneinbaumontage
IP 55
IP 55
IP 55
Unterputz
–
–
–
Aufputz
–
–
–
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die zugehörigen Slave-Geräte (Zubehör) nutzen.
ZUBEHÖR
Fernbedienung Mobil-PDi/MDi
EM10425509
–
–
Fernbedienung Mobil-PDi/MDi-universal
EP10433993
Fernbedienung Mobil-PDi/plus
EM10425530
–
Fernbedienung Mobil-PDi/User
EM10425547
–
Fernbedienung Mobil-RCi-M
EM10016011
Fernbedienung X-Remote
EP10426995
PD-C360/8 mini Slave
EP10426063
PD-C360/12 mini Slave
EP10426070
RC-Filter / Löschglied
EP10426988
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
SRM-230V Relais-Modul weiß
EP10426346
Spot-Adapter 51/20
EP10426384
–
–
–
Spot-Adapter 51/25
EP10426391
Schutzkorb 180/90
EM10425608
–
–
–
Schutzkorb 165/70
EM10425615
–
–
–
SIEHE SEITE
MD-C360i/6 MINI
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Mini-Bewegungsmelder mit
360° Erfassungsbereich
für die Deckeneinbau- und Wandmontage
-
Reichweite von bis zu 6 m im Durchmesser
für den Einsatz in kleinen Räumen, Durchgangsbereichen, Toiletten, kleinen Büros
oder Fluren mit keinem oder geringem Tageslichtanteil
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPSPL(
MD-C360i/6 mini opal-matt
EP10425851
4015120425851
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 6 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 65
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage, Wandmontage (Zubehör Schalter-
hersteller)
•
Gehäusematerial: UV-stabilisiertes PE
•
Abmessungen ca.: Höhe 47 mm, Ø 25 mm
•
Einbaumaß: Einbautiefe 36 mm, Einbaulochmaß Ø 20 mm
•
Zuleitung: 20 cm, 3 x 0,75 Einzelader
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
Slave-Eingang: nein
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz,
690 W/3 A (cos phi = 1),
345 VA/1,5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 30 A/20 ms
•
Tastereingang: nein
•
Nachlaufzeit: Impuls/ca. 1 Min. - 15 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
20mm
36mm
11mm
25mm
ERFASSUNGSBEREICH
3,00 m
Ø 2,5 m
360°
Ø 6 m
Frontal zum Melder ca. Ø 2,5 m
Gehbereich / Quer zum Melder ca. Ø 6 m
•
Spot-Adapter 51/20 opal-matt
EP10426384
4015120426384
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 10 Geräten
Standardbetrieb mit der zusätzlicher
Ansteuerung durch Schalter. Bei Bedarf
kann das Licht durch den Schalter manuell
ein- bzw. ausgeschaltet werden.
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Parallelschaltung mit
Treppenlichtautomatschaltung.
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
