230 V
SENSOREN
230 V
SENSOREN

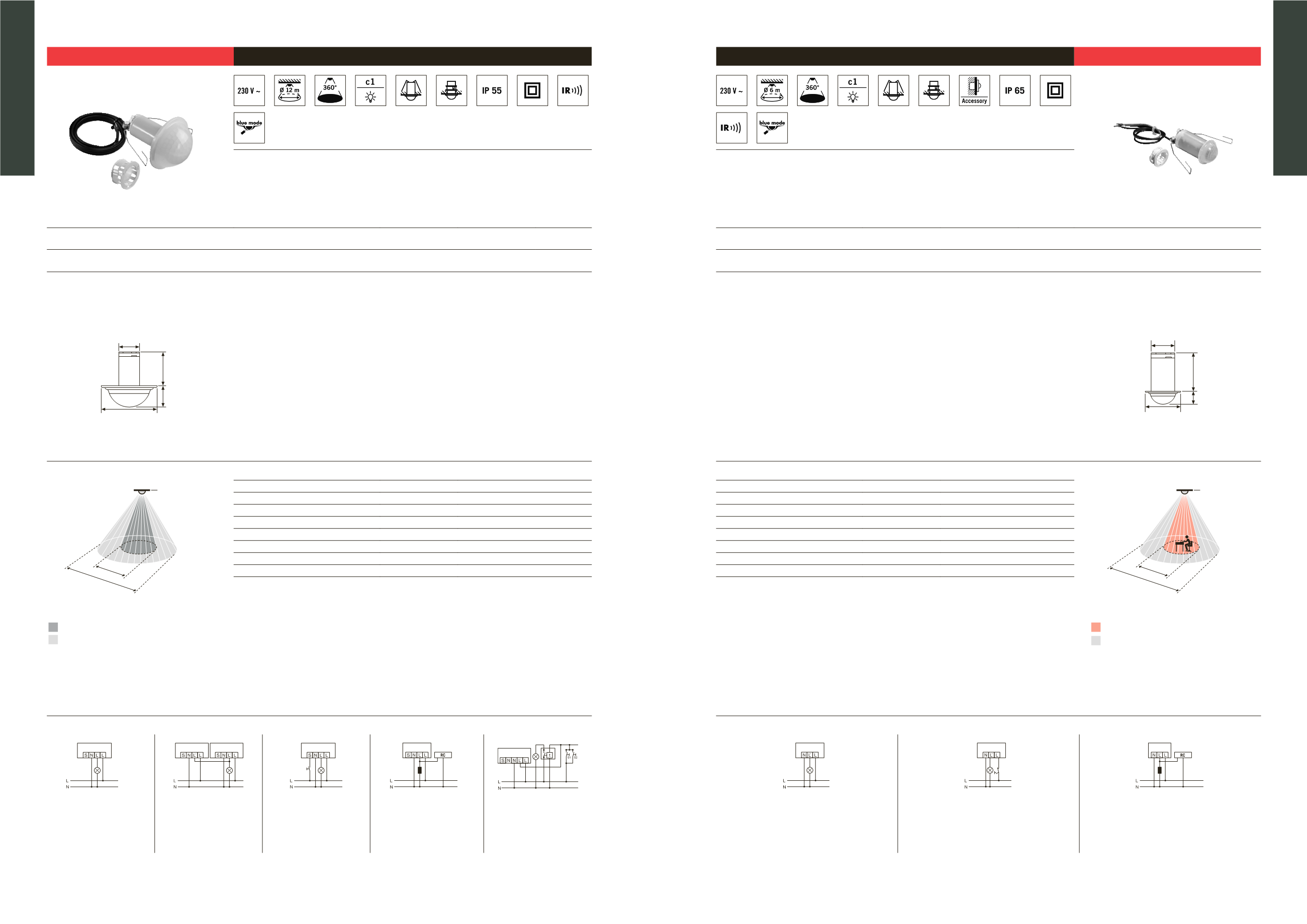

MD-C360i/12 MINI
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Mini-Bewegungsmelder mit
360° Erfassungsbereich
für die Deckeneinbaumontage
-
Reichweite von bis zu 12 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m) für den
Einsatz in größeren Räumen und Durchgangsbereichen mit keinem oder geringem Tageslichtanteil
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMQKLS(
MD-C360i/12 mini opal-matt
EP10426018
4015120426018
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 12 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 55
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes PE, UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm, Ø 58 mm
•
Einbaumaß: Einbautiefe 45 mm, Einbaulochmaß Ø 25 mm
•
Zuleitung: 60 cm, 4 x 1,00 mm²
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 15 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
25mm
45mm
25mm
58mm
ERFASSUNGSBEREICH
3,00 m
Ø 6 m
360°
Ø 12 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 12 m
•
Spot-Adapter 51/25 opal-matt
EP10426391
4015120426391
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
Standardbetrieb
Parallelschaltung von max. 10 Geräten
Standardbetrieb mit der zusätzlichen
Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster
manuell ein- bzw. ausgeschaltet werden.
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Parallelschaltung mit
Treppenlichtautomatschaltung.
PD-C360i/6 MINI
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Mini-Präsenzmelder mit
360° Erfassungsbereich
für die Deckeneinbau- und Wandmontage
-
Reichweite von bis zu 6 m im Durchmesser
für den Einsatz in kleinen Räumen, Durchgangsbereichen, Toiletten, kleinen Büros,
Fluren
- Neue universale ESYLUX Klemmtechnik für den schnellen Einbau in Decken, Markenschalter-Rahmen, Leuchten, Unterputzdosen,
Schränken etc.
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPSQS(
PD-C360i/6 mini opal-matt
EP10425868
4015120425868
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 6 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 65
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage, Wandmontage (Zubehör Schalter-
hersteller)
•
Gehäusematerial: UV-stabilisiertes PE
•
Abmessungen ca.: Höhe 47 mm, Ø 25 mm
•
Einbaumaß: Einbautiefe 36 mm, Einbaulochmaß Ø 20 mm
•
Zuleitung: 20 cm, 3 x 0,75 mm² Einzelader
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz,
690 W/3 A (cos phi = 1),
345 VA/1,5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 30 A/20 ms
•
Tastereingang: nein
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
20mm
36mm
11mm
25mm
ERFASSUNGSBEREICH
3,00 m
Ø 2,5 m
360°
Ø 6 m
Arbeitsbereich ca. Ø 2,5 m
Gehbereich / Quer zum Melder ca. Ø 6 m
•
Spot-Adapter 51/20 opal-matt
EP10426384
4015120426384
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster.
Bei Bedarf kann das Licht durch einen Schalter manuell ein- bzw.
ausgeschaltet werden.
Bei Schaltung von Induktivitäten (z. B. Relais, Schütze, Vorschaltgeräte)
kann der Einsatz eines RC-Filters erforderlich sein.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig.
