230 V
SENSOREN
230 V
SENSOREN

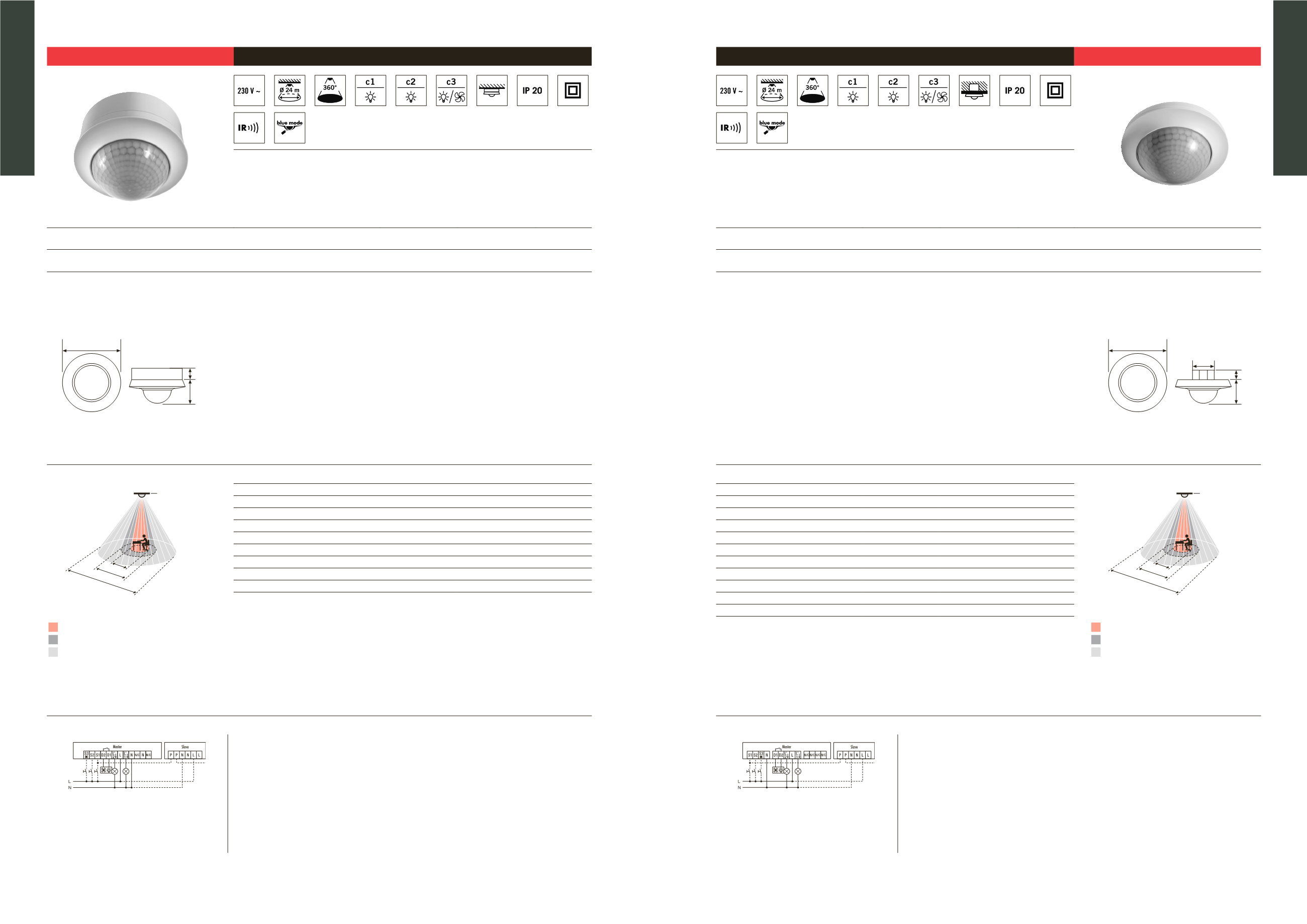

PD-C360i/24 DUOplus-SM
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckenmontage Aufputz
-
Reichweite von bis zu 24 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m und
für eine unabhängige
Steuerung von 2 Beleuchtungszonen
(Fensterbereich und Innenbereich) in Abhängigkeit von Anwesenheit und Tageslicht
- Zusätzlicher Schaltkontakt (Kanal 3) HLK zum Schalten einer weiteren Lichtquelle oder zur Ansteuerung von Heizung/Lüftung/Klima
in Abhängigkeit von Anwesenheit
- Beide Lichtkanäle als auch HLK Kontakt mit 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMQSLK(
PD-C360i/24 DUOplus-SM weiß
EP10426810
4015120426810
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/plus, Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20
•
Schutzklasse: II
•
Montageart: Deckenmontage Aufputz
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 74 mm, Ø 108 mm
•
Anschlussklemme: 1,5 mm²
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min. (für Kanal 1 + 2)
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Kanal 2: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Kanal 3: HLK
•
Kontakt: Schließer/potenzialfrei
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit Kanal 3: ca. 1 Min. - 15 Min.
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
28mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
PD-C360/8 Slave weiß
EP10055379
4015120055379
•
PD-C360/24 Slave weiß
EP10055386
4015120055386
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Mobil-PDi/plus silber/grün-metallic
EM10425530
4015120425530
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches sind
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
PD-C360i/24 DUOplus-FM
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckenmontage Unterputz
-
Reichweite von bis zu 24 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m und
für eine unabhängige Steuerung
von 2 Beleuchtungszonen
(Fensterbereich und Innenbereich) in Abhängigkeit von Anwesenheit und Tageslicht
- Zusätzlicher Schaltkontakt (Kanal 3) HLK zum Schalten einer weiteren Lichtquelle oder zur Ansteuerung von Heizung/Lüftung/Klima
in Abhängigkeit von Anwesenheit
- Beide Lichtkanäle als auch HLK Kontakt mit 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMQSKN(
PD-C360i/24 DUOplus-FM weiß
EP10426803
4015120426803
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/plus, Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20
•
Schutzklasse: II
•
Montageart: Deckenmontage Unterputz
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 87 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 41 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 1,5 mm²
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min. (für Kanal 1 + 2)
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Kanal 2: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Kanal 3: HLK
•
Kontakt: Schließer/potenzialfrei
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit Kanal 3: ca. 1 Min. - 15 Min.
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
41mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
PD-C360/8 Slave weiß
EP10055379
4015120055379
•
PD-C360/24 Slave weiß
EP10055386
4015120055386
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
Abdeck-Set-C360/24 silber
EP10425431
4015120425431
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/plus silber/grün-metallic
EM10425530
4015120425530
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches sind
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
