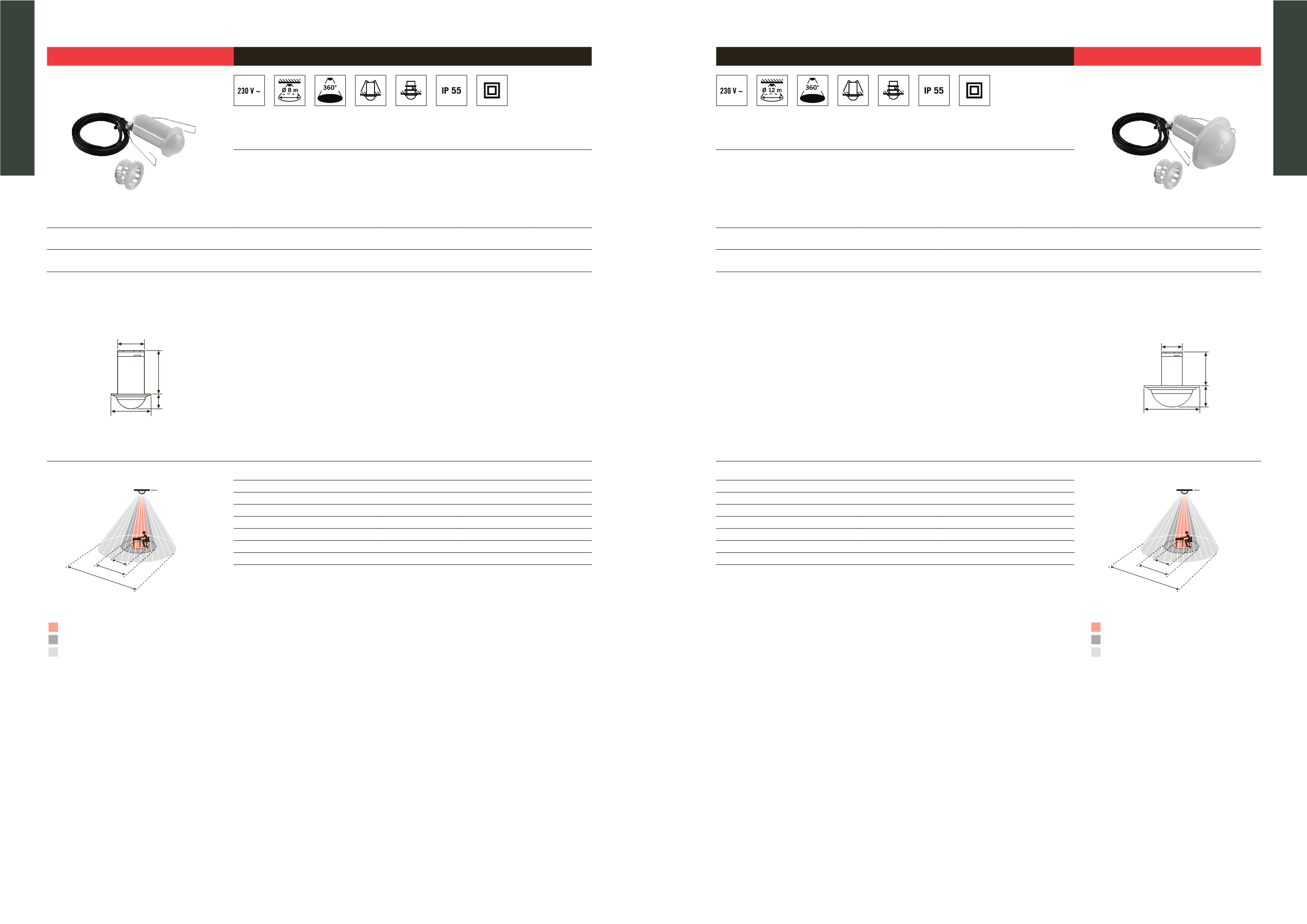

katalog_automation_2015_de_zpex01576_141203 - page 78-79

78 | | 79
230 V
SENSOREN
230 V
SENSOREN
SENSOREN 230 V / MINI-SERIE
PD-C360/8 MINI SLAVE Bestellbezeichnung Bestell-Nr. EAN-Nr.
- „Slave“-Präsenzmelder zur Erweiterung des Erfassungsbereiches eines „Master“-Präsenzmelders mit 360° Erfassungsbereich für
die Deckenmontage
- Reichweite von bis zu 8 m im Durchmesser für eine kostengünstige Systemerweiterung mit bis zu 10 weiteren Nebenstellen
- Anschluss des „Slave“-Melders ist an folgende Modelle möglich:
- PD-C360i/8 mini / PD-C360i/8 mini-3m / PD-C360i/8 mini DIM
- PD-C360i/12 mini / PD-C360i/12 mini-3m / PD-C360i/12 mini DIM
Y(0B51CA*OMQKQN( PD-C360/8 mini Slave opal-matt EP10426063 4015120426063
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: 0,2 W
• Erfassungsbereich: 360°
• Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
• Zulässige Umgebungstemperatur: -10 °C...+50 °C
• Schutzart: IP 55
• Schutzklasse: II
• Montageart: Deckeneinbaumontage
• Gehäusematerial: UV-stabilisiertes PE, UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 60 mm, Ø 33 mm
• Einbaumaß: Einbautiefe 45 mm, Einbaulochmaß Ø 25 mm
• Zuleitung: 60 cm, 3 x 1,00 mm²
• Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
• Farbe: opal-matt
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
25mm
45mm
15mm
33mm
ERFASSUNGSBEREICH
3,00 m
Ø 3 m
360°
Ø 5 m
Ø 8 m
Arbeitsbereich ca. Ø 3 m
Frontal zum Melder ca. Ø 5 m
Gehbereich / Quer zum Melder ca. Ø 8 m
• Spot-Adapter 51/25 opal-matt EP10426391 4015120426391
• PD-C360i/8 mini opal-matt EP10426025 4015120426025
• PD-C360i/8 mini-3m opal-matt EP10427015 4015120427015
• PD-C360i/8 mini DIM opal-matt EP10426049 4015120426049
• PD-C360i/12 mini opal-matt EP10426032 4015120426032
• PD-C360i/12 mini-3m opal-matt EP10427022 4015120427022
• PD-C360i/12 mini DIM opal-matt EP10426056 4015120426056
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
SENSOREN 230 V / MINI-SERIE
PD-C360/12 MINI SLAVE Bestellbezeichnung Bestell-Nr. EAN-Nr.
- „Slave“-Präsenzmelder zur Erweiterung des Erfassungsbereiches eines „Master“-Präsenzmelders mit 360° Erfassungsbereich für
die Deckenmontage
- Reichweite von bis zu 12 m im Durchmesser für eine kostengünstige Systemerweiterung mit bis zu 10 weiteren Nebenstellen
- Anschluss des „Slave“-Melders ist an folgende Modelle möglich:
- PD-C360i/8 mini / PD-C360i/8 mini-3m / PD-C360i/8 mini DIM
- PD-C360i/12 mini / PD-C360i/12 mini-3m / PD-C360i/12 mini DIM
Y(0B51CA*OMQKRK(
PD-C360/12 mini Slave opal-matt EP10426070 4015120426070
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: 0,2 W
• Erfassungsbereich: 360°
• Reichweite: ca. 12 m im Ø, bei einer Montagehöhe von 3 m
• Zulässige Umgebungstemperatur: -10 °C...+50 °C
• Schutzart: IP 55
• Schutzklasse: II
• Montageart: Deckeneinbaumontage
• Gehäusematerial: UV-stabilisiertes PE, UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 70 mm, Ø 58 mm
• Einbaumaß: Einbautiefe 45 mm, Einbaulochmaß Ø 25 mm
• Zuleitung: 60 cm, 3 x 1,00 mm²
• Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
• Farbe: opal-matt
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
25mm
45mm
25mm
58mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 12 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 12 m
• Spot-Adapter 51/25 opal-matt EP10426391 4015120426391
• PD-C360i/8 mini opal-matt EP10426025 4015120426025
• PD-C360i/8 mini-3m opal-matt EP10427015 4015120427015
• PD-C360i/8 mini DIM opal-matt EP10426049 4015120426049
• PD-C360i/12 mini opal-matt EP10426032 4015120426032
• PD-C360i/12 mini-3m opal-matt EP10427022 4015120427022
• PD-C360i/12 mini DIM opal-matt EP10426056 4015120426056
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
