230 V
SENSOREN
230 V
SENSOREN

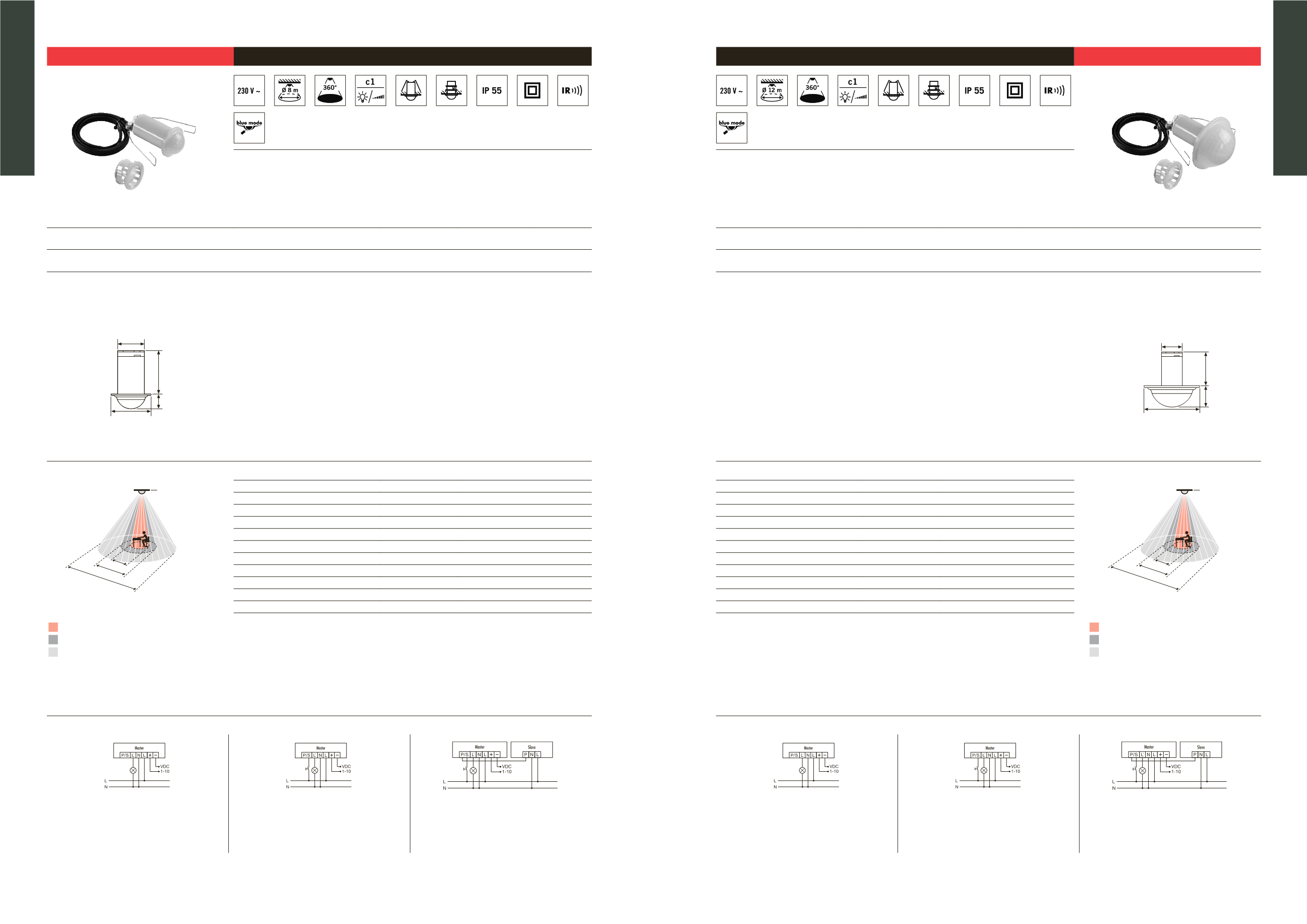

PD-C360i/8 MINI DIM
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Mini-Präsenzmelder mit
360° Erfassungsbereich
für die Deckeneinbaumontage
-
Reichweite von bis zu 8 m im Durchmesser
für den Einsatz in kleinen Räumen, Durchgangsbereichen, kleinen Büros, Fluren mit
Tageslichtanteil
- Automatische Lichtsteuerung auf ein konstantes Helligkeitsniveau in Abhängigkeit von Anwesenheit und Tageslicht
(1 - 10 V = Schnittstelle)
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMQKOT(
PD-C360i/8 mini DIM opal-matt
EP10426049
4015120426049
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/plus, Mobil-PDi/User, Mobil-PDi/MDi-universal
und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 55
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes PE, UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 60 mm, Ø 33 mm
•
Einbaumaß: Einbautiefe 45 mm, Einbaulochmaß Ø 25 mm
•
Zuleitung: 60 cm, 4 x 1,00 mm²/2 x 0,5 mm²
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Schnittstelle: 1 - 10 V =
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Steuerausgang: 1 - 10 V =/10 mA
•
Orientierungslicht: 10 % Lichtleistung
•
Nachlaufzeit Orientierungslicht: ca. 1 Min. - 60 Min.
•
Farbe: opal-matt
MASSZEICHNUNG
25mm
45mm
15mm
33mm
ERFASSUNGSBEREICH
3,00 m
Ø 3 m
360°
Ø 5 m
Ø 8 m
Arbeitsbereich ca. Ø 3 m
Frontal zum Melder ca. Ø 5 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
PD-C360/8 mini Slave opal-matt
EP10426063
4015120426063
•
PD-C360/12 mini Slave opal-matt
EP10426070
4015120426070
•
Spot-Adapter 51/25 opal-matt
EP10426391
4015120426391
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/plus silber/grün-metallic
EM10425530
4015120425530
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 10 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
PD-C360i/12 MINI DIM
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Mini-Präsenzmelder mit
360° Erfassungsbereich
für die Deckeneinbaumontage
-
Reichweite von bis zu 12 m im Durchmesser
für den Einsatz in größeren Räumen, Durchgangsbereichen, Büros, Fluren mit
Tageslichtanteil
- Automatische Lichtsteuerung auf ein
konstantes Helligkeitsniveau
in Abhängigkeit von Anwesenheit und Tageslicht
(1 - 10 V = Schnittstelle)
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMQKPQ(
PD-C360i/12 mini DIM opal-matt
EP10426056
4015120426056
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 12 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/plus, Mobil-PDi/User, Mobil-PDi/MDi-universal
und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 55
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes PE, UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm, Ø 58 mm
•
Einbaumaß: Einbautiefe 45 mm, Einbaulochmaß Ø 25 mm
•
Zuleitung: 60 cm, 4 x 1,00 mm²/2 x 0,5 mm²
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Schnittstelle: 1 - 10 V =
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Steuerausgang: 1 - 10 V =/10 mA
•
Orientierungslicht: 10 % Lichtleistung
•
Nachlaufzeit Orientierungslicht: ca. 1 Min. - 60 Min.
•
Farbe: opal-matt
MASSZEICHNUNG
25mm
45mm
25mm
58mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 12 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 12 m
•
PD-C360/8 mini Slave opal-matt
EP10426063
4015120426063
•
PD-C360/12 mini Slave opal-matt
EP10426070
4015120426070
•
Spot-Adapter 51/25 opal-matt
EP10426391
4015120426391
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/plus silber/grün-metallic
EM10425530
4015120425530
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 10 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
