230 V
SENSOREN
230 V
SENSOREN

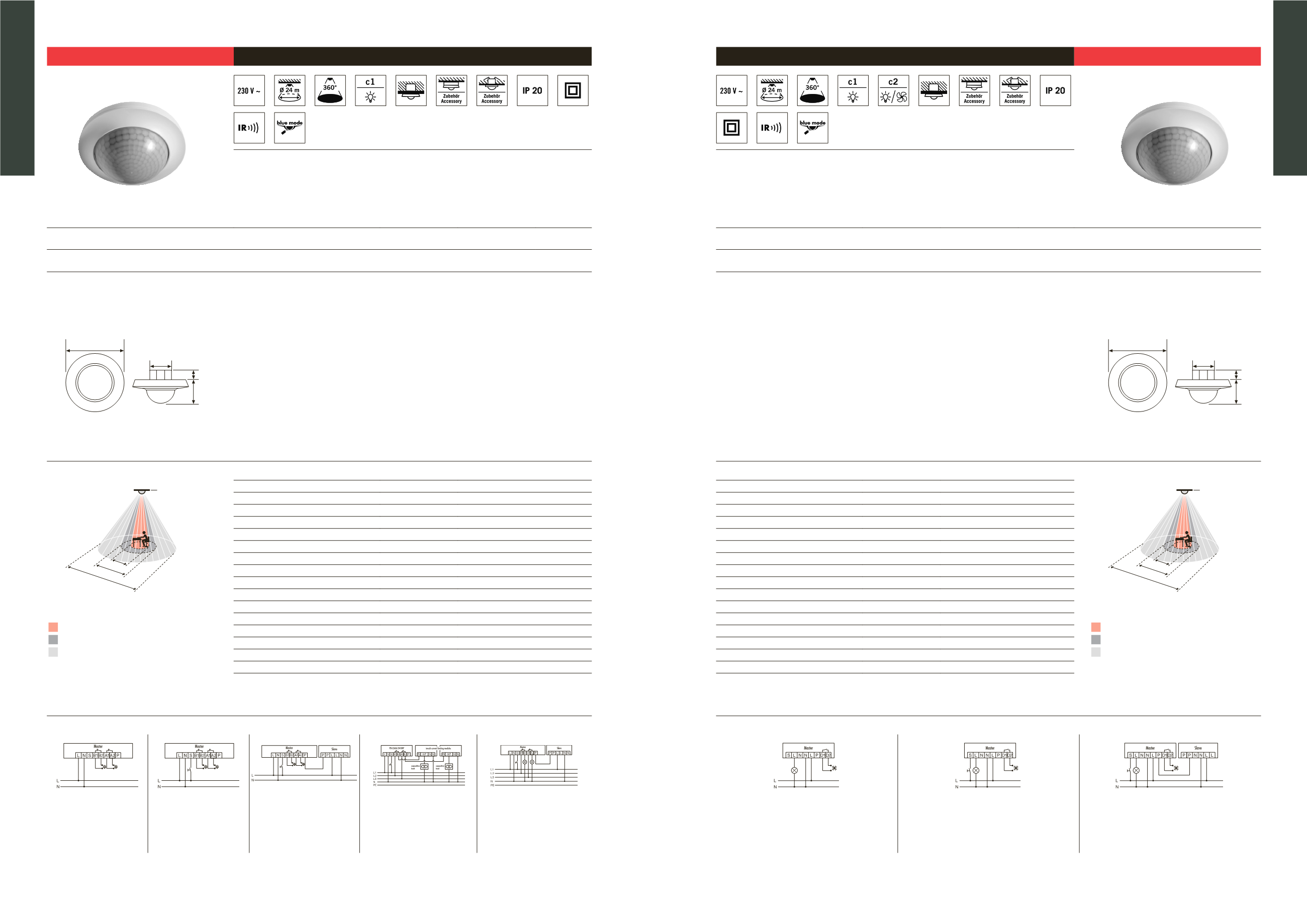

PD-C360i/24 DRY
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 24 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m
- Automatische Lichtsteuerung mit 2 potenzialfreien Öffnerkontakten zur Schaltung der Beleuchtung auf getrennten Phasen bzw.
über 230 V ~ Notstromversorgung in Abhängigkeit von Anwesenheit und Tageslicht
- Optimal geeignet
für die Installation in großen Höhen bis 10 m,
wie Sporthallen, Lagerhallen etc.
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPRKR(
PD-C360i/24 DRY weiß
EP10425707
4015120425707
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Lieferumfang: inklusive Linsenmaske
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Kontakt: 1 + 2, Öffner/potenzialfrei
•
Schaltleistung: potenzialfrei/NC 230 V ~/5 A, 24 V =/5 A,
Kapazitive Last/EVGs max. Einschaltstrom 30 A/20 ms
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
PD-C360/8 Slave weiß
EP10055379
4015120055379
•
PD-C360/24 Slave weiß
EP10055386
4015120055386
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Abdeck-Set-C360/24 silber
EP10425431
4015120425431
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher
Ansteuerung durch Schließtaster.
Bei Bedarf kann das Licht durch den
Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät
schaltet angeschlossene Verbraucher je
nach eingestellten Parametern. Die Slave-
Geräte dienen nur der Präsenzerfassung
und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung:
Es können max. 10 Slave-Geräte an ein
Master-Gerät angeschlossen werden.
Standardbetrieb (PD-C360i/24 DRY und
ILR-230V Strombegrenzungs-Modul).Bei
elektronischen Vorschaltgeräten ist mit einem
bis zu 40-fachen Einschaltstrom zu rechnen.
Für die Dauerlast (max. 690 W) ist ein ESYLUX
Strombergrenzungs-Modul zu verwenden.
Betrieb mit Anschluss auf getrennten Phasen
als Master-Slave-Schaltung: Das Master-
Gerät schaltet angeschlossene Verbraucher
je nach eingestellten Parametern. Die Slave-
Geräte dienen nur der Präsenzerfassung und
geben bei erkannter Präsenz einen Impuls an
das Master-Gerät.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
PD-C360i/24plus
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 24 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m für den Einsatz in Büros, Klassenzim-
mern, Konferenzräumen etc. und Durchgangsbereichen mit Tageslichtanteil
- Optimal geeignet
für die Installation in großen Höhen bis 10 m,
wie Sporthallen, Lagerhallen etc.
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPMSS(
PD-C360i/24plus weiß
EP10425288
4015120425288
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Lieferumfang: inklusive Linsenmaske
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Kanal 2: HLK
•
Kontakt: Schließer/potenzialfrei
•
Schaltleistung: 230 V ~/2 A, 24 V =/2 A,
Kapazitive Last/EVGs max. Einschaltstrom 30 A/20 ms
•
Nachlaufzeit Kanal 2: Impuls/ca. 5 Min. - 120 Min.
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
PD-C360/8 Slave weiß
EP10055379
4015120055379
•
PD-C360/24 Slave weiß
EP10055386
4015120055386
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Abdeck-Set-C360/24 silber
EP10425431
4015120425431
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 10 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
