230 V
SENSOREN
230 V
SENSOREN

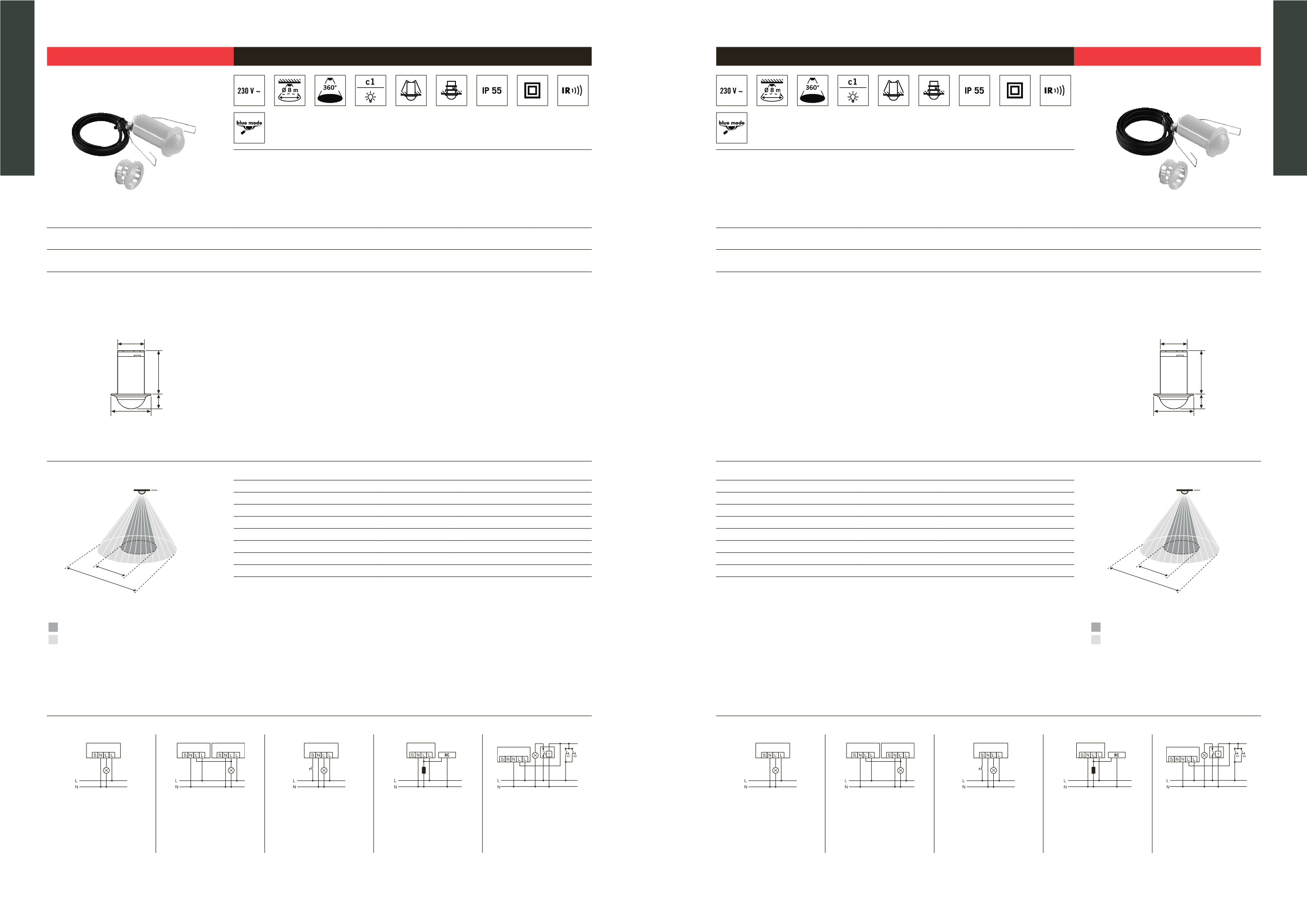

MD-C360i/8 MINI
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Mini-Bewegungsmelder mit
360° Erfassungsbereich
für die Deckeneinbaumontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m) für den
Einsatz in kleinen Räumen und Durchgangsbereichen mit keinem oder geringem Tageslichtanteil
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMQKKL(
MD-C360i/8 mini opal-matt
EP10426001
4015120426001
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 55
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes PE, UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 60 mm, Ø 33 mm
•
Einbaumaß: Einbautiefe 45 mm, Einbaulochmaß Ø 25 mm
•
Zuleitung: 60 cm, 4 x 1,00 mm²
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 15 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
25mm
45mm
15mm
33mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 8 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Spot-Adapter 51/25 opal-matt
EP10426391
4015120426391
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 10 Geräten
Standardbetrieb mit der zusätzlichen
Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster
manuell ein- bzw. ausgeschaltet werden.
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Parallelschaltung mit
Treppenlichtautomatschaltung.
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
MD-C360i/8 MINI-3M
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Mini-Bewegungsmelder mit
360° Erfassungsbereich
für die Deckeneinbaumontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m) für den
Einsatz in kleinen Räumen und Durchgangsbereichen mit keinem oder geringem Tageslichtanteil
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMRKKS(
MD-C360i/8 mini-3m opal-matt
EP10427008
4015120427008
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: 0,2 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -10 °C...+50 °C
•
Schutzart: IP 55
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes PE, UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 60 mm, Ø 33 mm
•
Einbaumaß: Einbautiefe 45 mm, Einbaulochmaß Ø 25 mm
•
Zuleitung: 300 cm, 4 x 1,00 mm²
•
Lieferumfang: inklusive Linsenmaske, Einbaufederklammern, Einbau-
klemmring
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 15 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
25mm
45mm
15mm
33mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 8 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Spot-Adapter 51/25 opal-matt
EP10426391
4015120426391
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 10 Geräten
Standardbetrieb mit der zusätzlichen
Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster
manuell ein- bzw. ausgeschaltet werden.
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Parallelschaltung mit
Treppenlichtautomatschaltung.
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
