KNX
SENSOREN
KNX
SENSOREN

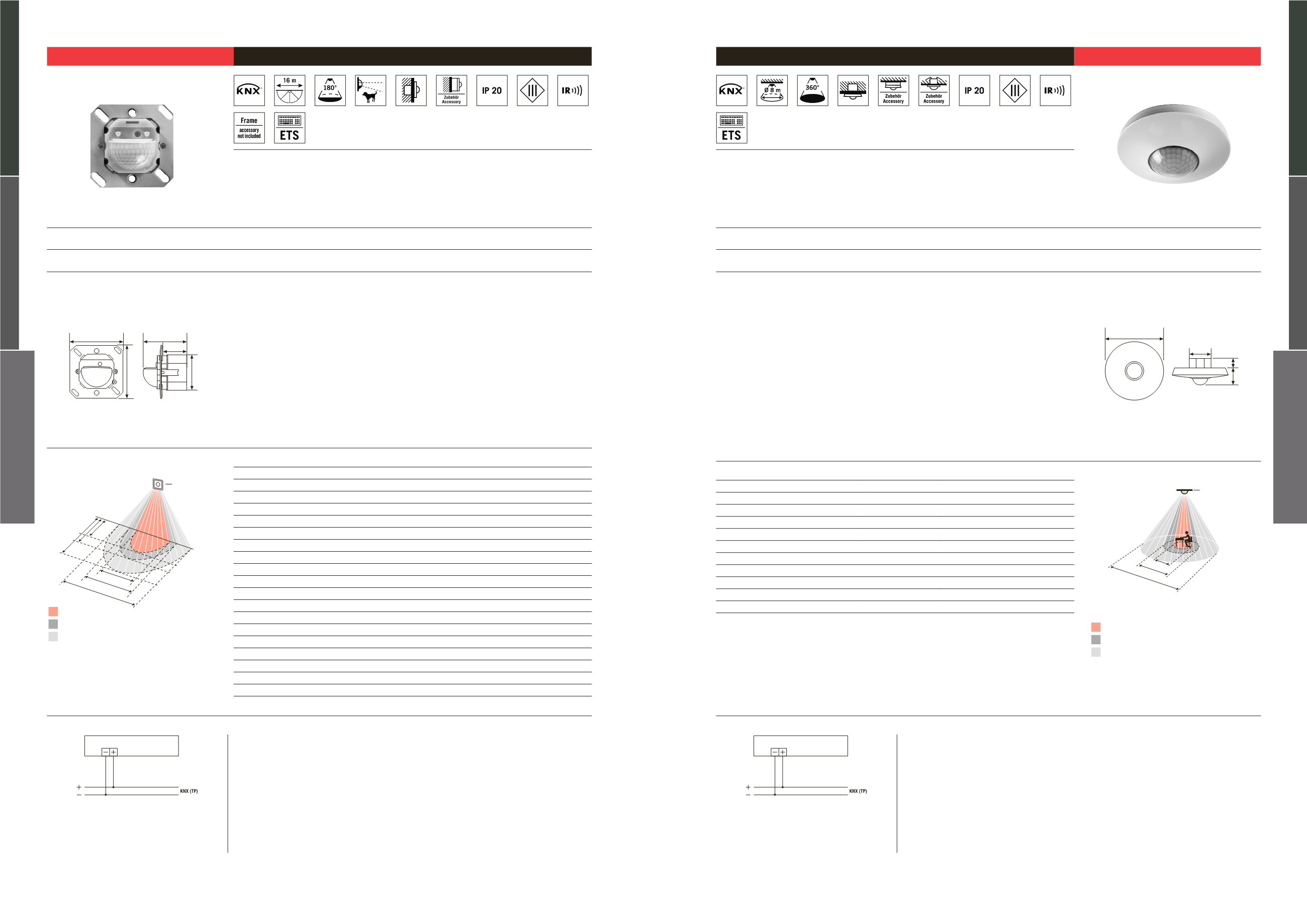

PD-C180i KNX ECO
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- KNX Präsenzmelder mit
180° Erfassungsbereich
für die Wandmontage
-
Reichweite von bis zu 16 m im Durchmesser
bei einer empfohlenen Montagehöhe von 1,1 - 2,2 m
- Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten
- Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software)
Y(0B51CA*OMQOPM(
PD-C180i KNX ECO
EP10426452
4015120426452
TECHNISCHE DATEN
•
Netzspannung: vom KNX Bus 29 - 31 V
•
Stromaufnahme: 6 mA
•
Erfassungsbereich: 180° horizontal, 60° vertikal
•
Reichweite: ca. 16 m im Ø, bei einer Montagehöhe von 1,1 m bis 2,2 m
•
Einstellmöglichkeiten: fernparametrierbar über ETS-Software, temporär
elektronisch über Infrarot-Fernbedienung Mobil-RCi-M,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 5 °C...+35 °C
•
Zulässige Umgebungstemperatur: 5 °C...+35 °C
•
Schutzart: IP 20, IP 44 je nach Abdeckung (separat bestellen)
•
Schutzklasse: III
•
Montageart: Wandmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm x Breite 70 mm x Länge 49 mm
•
Einbaumaß: Einbautiefe 20 mm, Einbaulochmaß Ø 53 mm
•
Slave-Eingang: ja
•
KNX-Eingang: manuelle Lichtsteuerung, Sperrobjekte, Slave
•
KNX-Ausgang: Präsenz, Status, Lichtwert
•
Lichtkanal:
c1 + c2 Schalten
•
Nachlaufzeit: deaktiviert/30 Sek./1 Min./ 30 Min.
•
Lichtwert: ca. 5 - 2000 Lux
•
Ausgang: Präsenz
MASSZEICHNUNG
70mm
70mm
49mm
20mm
53mm
ERFASSUNGSBEREICH
•
Abdeckung IP 20 weiß
EM10055102
4015120055102
•
Abdeckung IP 20 signalweiß
EM10055119
4015120055119
•
Abdeckung IP 20 cremeweiß
EM10055126
4015120055126
•
Abdeckung IP 20 anthrazit
EM10055133
4015120055133
•
Abdeckung IP 20 Edelstahl-Optik
EM10055140
4015120055140
•
Abdeckung IP 20-SKK weiß
EM10055270
4015120055270
•
Abdeckung IP 44 weiß
EM10055157
4015120055157
•
Abdeckung IP20-BS1 weiß
EP10427114
4015120427114
•
Abdeckung IP20-BS1 polar
EP10427107
4015120427107
•
Abdeckung IP20-BM2 weiß
EP10427138
4015120427138
•
Abdeckung IP20-BM2 polar
EP10427121
4015120427121
•
Abdeckung IP20-BJSI weiß
EP10427145
4015120427145
•
Abdeckung IP20-BJSI creme
EP10427152
4015120427152
•
Abdeckung IP20-G55 weiß
EP10427169
4015120427169
•
Abdeckung IP20-G55 creme
EP10427176
4015120427176
•
Aufputzdose IP 20/IP 44 weiß
EM10055164
4015120055164
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Hinweis: Abdeckung und Fernbedienung bitte separat bestellen.
Hinweis: Kombinierbar mit anderen Marken-Schaltersystemen.
Hinweis: Die Produktdatenbank und Applikation steht auf unserer
Internetpräsenz
zum kostenlosen Download bereit.
PD-C360i/8 KNX
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- KNX Deckeneinbau-Präsenzmelder mit
360° Erfassungsbereich
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m
- Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten
- Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software)
Y(0B51CA*OMPSKQ(
PD-C360i/8 KNX weiß
EP10425806
4015120425806
TECHNISCHE DATEN
•
Netzspannung: vom KNX Bus 29 - 31 V
•
Stromaufnahme: 6 mA
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: fernparametrierbar über ETS-Software, temporär
elektronisch über Infrarot-Fernbedienung Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 5 °C...+35 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
•
Schutzklasse: III
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 62 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Lieferumfang: inklusive Linsenmaske
•
KNX-Eingang: manuelle Lichtsteuerung, Sperrobjekte, Reset, Slave
•
KNX-Ausgang: Präsenz, Status, Lichtwert, HLK
•
Lichtkanal:
c1 + c2 Schalten/Dimmen, c2 als offset zu c1
(-50 % bis +50 %)
•
Nachlaufzeit: deaktiviert/30 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: deaktiviert/ca. 5 - 2000 Lux
•
Orientierungslicht: deaktiviert/10 - 50 %, 2 Werte wählbar
•
Nachlaufzeit Orientierungslicht: nur bei Regeln Dauerlicht/
1 Min. - 250 Min.
•
Ausgang: Präsenz
•
Einschaltverzögerung: deaktiviert/2 Min. - 30 Min.
•
Nachlaufzeit Kanal 2: deaktiviert/10 Sek./1 Min. - 60 Min.
•
Nachlaufzeit Kanal 3: deaktiviert/30 Sek. - 30 Min.
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
38mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Abdeck-Set-C360/8 silber
EP10425936
4015120425936
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/User silber/grün-metallic
EM10425547
4015120425547
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Hinweis: Die Produktdatenbank und Applikation steht auf unserer
Internetpräsenz
zum kostenlosen Download bereit.
Frontal zum Melder
Arbeitsbereich
Gehbereich / Quer zum Melder
1,10 m
2,20 m
8 m
6 m
4 m
180°
16 m
8 m
12 m
