230 V
SENSOREN
230 V
SENSOREN

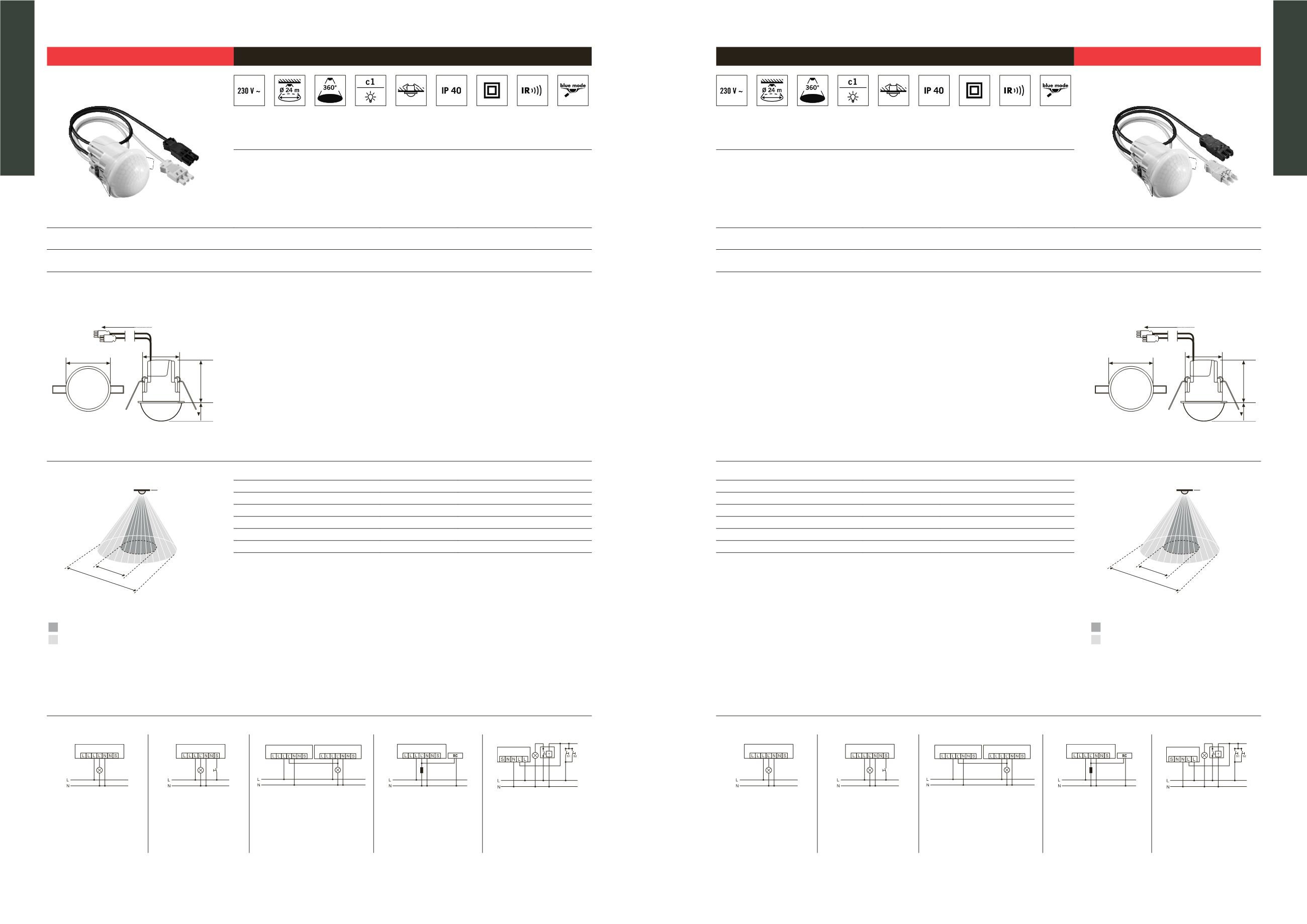

MD-CE360i/24 GST
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Deckeneinbau-Bewegungsmelder mit
360° Erfassungsbereich
-
Große Reichweite von bis zu 24 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m)
für vielfältige Einsatzmöglichkeiten
-
1,0 m vorkonfektionierte GST18i3-Zu- und Ableitung
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*PLKKNS(
MD-CE360i/24 GST opal-matt
EP10510038
4015120510038
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 40
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 99 mm, Ø 82 mm
•
Einbaumaß: Einbautiefe 67 mm, Einbaulochmaß Ø 68 mm
•
Zuleitung: Mit 1,0 m vorkonfektionierter GST18i3-Zu- und Ableitung
•
Lieferumfang: inklusive Linsenmaske
•
Slave-Eingang: nein
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
Ø82mm
Ø68mm
67mm
32mm
1,0m
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 24 m
Frontal zum Melder ca. Ø 8 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher
Ansteuerung über Taster.
Parallelschaltung von max. 10
Bewegungsmeldern.
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Parallelschaltung mit
Treppenlichtautomatschaltung.
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
MD-CE360i/24 WAGO
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Deckeneinbau-Bewegungsmelder mit
360° Erfassungsbereich
-
Große Reichweite von bis zu 24 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m)
für vielfältige Einsatzmöglichkeiten
-
1,5 m vorkonfektionierte WAGO WINSTA
®
-Zu- und Ableitung
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*PLKKPM(
MD-CE360i/24 WAGO opal-matt
EP10510052
4015120510052
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 40
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 99 mm, Ø 82 mm
•
Einbaumaß: Einbautiefe 67 mm, Einbaulochmaß Ø 68 mm
•
Zuleitung: Mit 1,5 m vorkonfektionierter WAGO WINSTA
®
-Zu-
und Ableitung
•
Lieferumfang: inklusive Linsenmaske
•
Slave-Eingang: nein
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
Ø82mm
Ø68mm
67mm
32mm
1,5m
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 24 m
Frontal zum Melder ca. Ø 8 m
Gehbereich / Quer zum Melder ca. Ø 24 m
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher
Ansteuerung über Taster.
Parallelschaltung von max. 10
Bewegungsmeldern.
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Parallelschaltung mit
Treppenlichtautomatschaltung.
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
