230 V
SENSOREN
230 V
SENSOREN

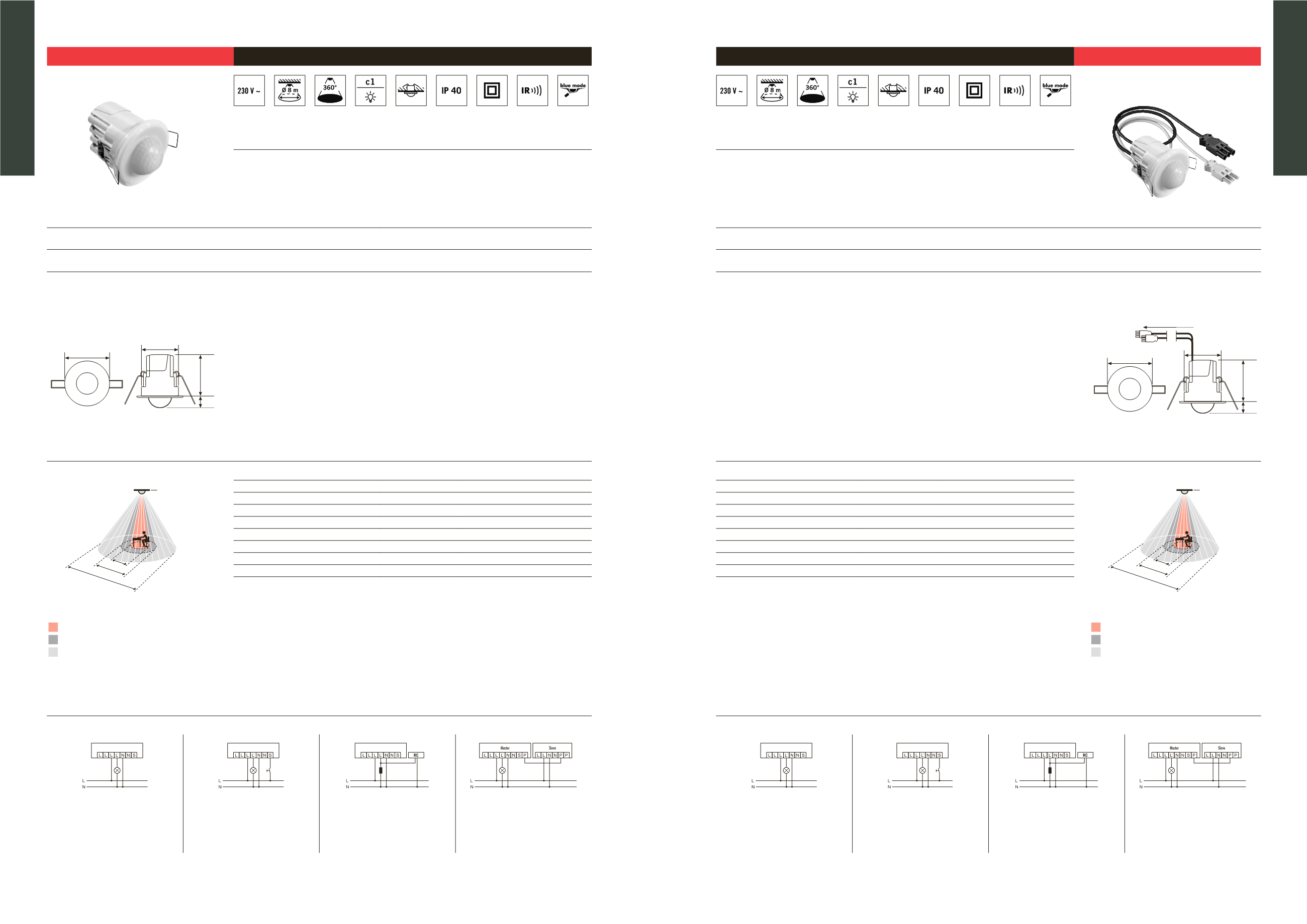

PD-CE360i/8
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckeneinbaumontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m) für den
Einsatz in kleinen Räumen und Durchgangsbereichen mit Tageslichtanteil
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*PLKRKK(
PD-CE360i/8 opal-matt
EP10510700
4015120510700
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 40
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 91 mm, Ø 82 mm
•
Einbaumaß: Einbautiefe 67 mm, Einbaulochmaß Ø 68 mm
•
Anschlussklemme: 1,5 mm²
•
Lieferumfang: inklusive Linsenmaske
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
Ø82mm
Ø68mm
67mm
24mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
PD-CE360/8 Slave opal-matt
EP10510748
4015120510748
•
PD-CE360/24 Slave opal-matt
EP10510755
4015120510755
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher Ansteuerung durch
Schließtaster. Bei Bedarf kann das Licht durch den
Taster manuell ein- bzw. ausgeschaltet werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet
angeschlossene Verbraucher je nach eingestellten
Parametern. Die Slave-Geräte dienen nur der
Präsenzerfassung und geben bei erkannter Bewegung
einen Impuls an das Master-Gerät. Achtung: Es
können max. 10 Slave-Geräte an ein Master-Gerät
angeschlossen werden.
Bei Schaltung von Induktivitäten (z. B. Relais, Schütze,
Vorschaltgeräte) kann der Einsatz eines RC-Filters
erforderlich sein.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
PD-CE360i/8 GST
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Präsenzmelder mit
360° Erfassungsbereich
für die Deckeneinbaumontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m) für den
Einsatz in kleinen Räumen und Durchgangsbereichen mit Tageslichtanteil
-
1,0 m vorkonfektionierte GST18i3-Zu- und Ableitung
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*PLKRLR(
PD-CE360i/8 GST opal-matt
EP10510717
4015120510717
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: elektronisch über Infrarot-Fernbedienungen
Mobil-RCi-M, Mobil-PDi/MDi, Mobil-PDi/MDi-universal und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 40
•
Schutzklasse: II
•
Montageart: Deckeneinbaumontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 91 mm, Ø 82 mm
•
Einbaumaß: Einbautiefe 67 mm, Einbaulochmaß Ø 68 mm
•
Zuleitung: Mit 1,0 m vorkonfektionierter GST18i3-Zu- und Ableitung
•
Lieferumfang: inklusive Linsenmaske
•
Slave-Eingang: ja
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: opal-matt
MASSZEICHNUNG
Ø82mm
Ø68mm
67mm
24mm
1,0m
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
PD-CE360/8 Slave opal-matt
EP10510748
4015120510748
•
PD-CE360/24 Slave opal-matt
EP10510755
4015120510755
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Standardbetrieb mit zusätzlicher Ansteuerung durch
Schließtaster. Bei Bedarf kann das Licht durch den
Taster manuell ein- bzw. ausgeschaltet werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet
angeschlossene Verbraucher je nach eingestellten
Parametern. Die Slave-Geräte dienen nur der
Präsenzerfassung und geben bei erkannter Bewegung
einen Impuls an das Master-Gerät. Achtung: Es
können max. 10 Slave-Geräte an ein Master-Gerät
angeschlossen werden.
Bei Schaltung von Induktivitäten (z. B. Relais, Schütze,
Vorschaltgeräte) kann der Einsatz eines RC-Filters
erforderlich sein.
Hinweis:
Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
