230 V
SENSOREN
230 V
SENSOREN

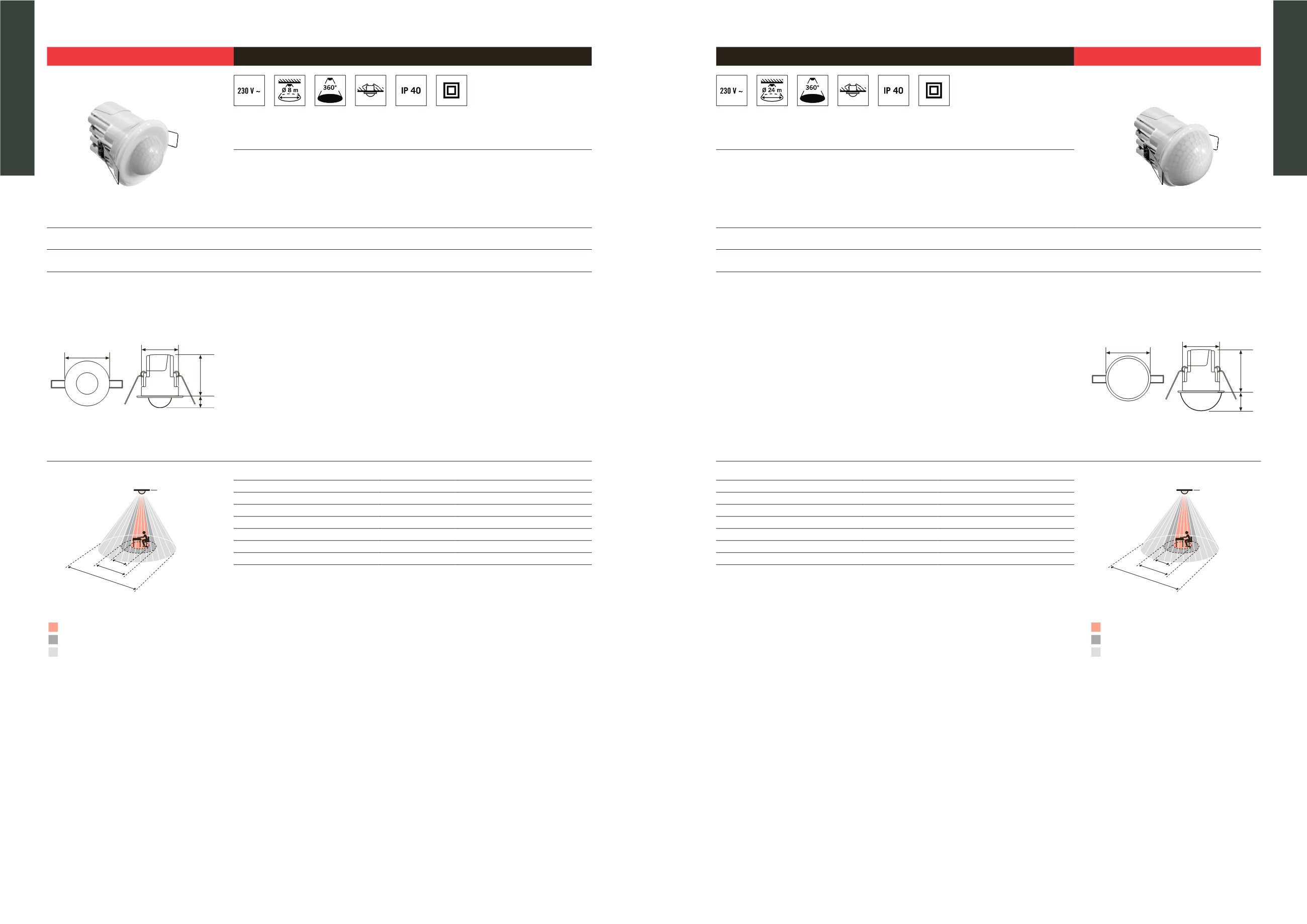

SENSOREN 230 V / CE-SERIE SENSOREN 230 V / CE-SERIE
PD-CE360/8 SLAVE Bestellbezeichnung Bestell-Nr. EAN-Nr.
- „Slave“-Präsenzmelder zur Erweiterung des Erfassungsbereiches eines „Master“-Präsenzmelders mit 360° Erfassungsbereich für
die Deckeneinbaumontage
- Reichweite von bis zu 8 m im Durchmesser für eine kostengünstige Systemerweiterung mit bis zu 10 weiteren Nebenstellen
- Anschluss des „Slave“-Melders ist an folgende Präsenzmelder möglich:
- PD-CE360i/8 / PD-CE360i/8 GST / PD-CE360i/8 WAGO
- PD-CE360i/24 / PD-CE360i/24 GST / PD-CE360i/24 WAGO
Y(0B51CA*PLKROS( PD-CE360/8 Slave opal-matt EP10510748 4015120510748
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: < 0,3 W
• Erfassungsbereich: 360°
• Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 40
• Schutzklasse: II
• Gehäusematerial: UV-stabilisiertes Polycarbonat, UV-stabilisiertes PE
• Abmessungen ca.: Höhe 91 mm, Ø 82 mm
• Einbaumaß: Einbautiefe 67 mm, Einbaulochmaß Ø 68 mm
• Farbe: opal-matt
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø82mm
Ø68mm
67mm
24mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
• PD-CE360i/8 opal-matt EP10510700 4015120510700
• PD-CE360i/8 GST opal-matt EP10510717 4015120510717
• PD-CE360i/8 WAGO EP10510786 4015120510786
• PD-CE360i/24 opal-matt EP10510724 4015120510724
• PD-CE360i/24 GST opal-matt EP10510731 4015120510731
• PD-CE360i/24 WAGO EP10510793 4015120510793
• Schutzkorb 165/70 weiß EM10425615 4015120425615
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
PD-CE360/24 SLAVE Bestellbezeichnung Bestell-Nr. EAN-Nr.
- „Slave“-Präsenzmelder zur Erweiterung des Erfassungsbereiches eines „Master“-Präsenzmelders mit 360° Erfassungsbereich für
die Deckeneinbaumontage
- Reichweite von bis zu 24 m im Durchmesser für eine kostengünstige Systemerweiterung mit bis zu 10 weiteren Nebenstellen
- Optimal geeignet für die Installation in großen Höhen bis 10 m, wie Sporthallen, Lagerhallen etc.
- Anschluss des „Slave“-Melders ist an folgende Präsenzmelder möglich:
- PD-CE360i/8 / PD-CE360i/8 GST / PD-CE360i/8 WAGO
- PD-CE360i/24 / PD-CE360i/24 GST / PD-CE360i/24 WAGO
Y(0B51CA*PLKRPP(
PD-CE360/24 Slave opal-matt EP10510755 4015120510755
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: < 0,3 W
• Erfassungsbereich: 360°
• Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 40
• Schutzklasse: II
• Gehäusematerial: UV-stabilisiertes Polycarbonat, UV-stabilisiertes PE
• Abmessungen ca.: Höhe 99 mm, Ø 82 mm
• Einbaumaß: Einbautiefe 67 mm, Einbaulochmaß Ø 68 mm
• Farbe: opal-matt
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø82mm
Ø68mm
67mm
32mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
• PD-CE360i/8 opal-matt EP10510700 4015120510700
• PD-CE360i/8 GST opal-matt EP10510717 4015120510717
• PD-CE360i/8 WAGO EP10510786 4015120510786
• PD-CE360i/24 opal-matt EP10510724 4015120510724
• PD-CE360i/24 GST opal-matt EP10510731 4015120510731
• PD-CE360i/24 WAGO EP10510793 4015120510793
• Schutzkorb 165/70 weiß EM10425615 4015120425615
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
