KNX
SENSOREN
KNX
SENSOREN

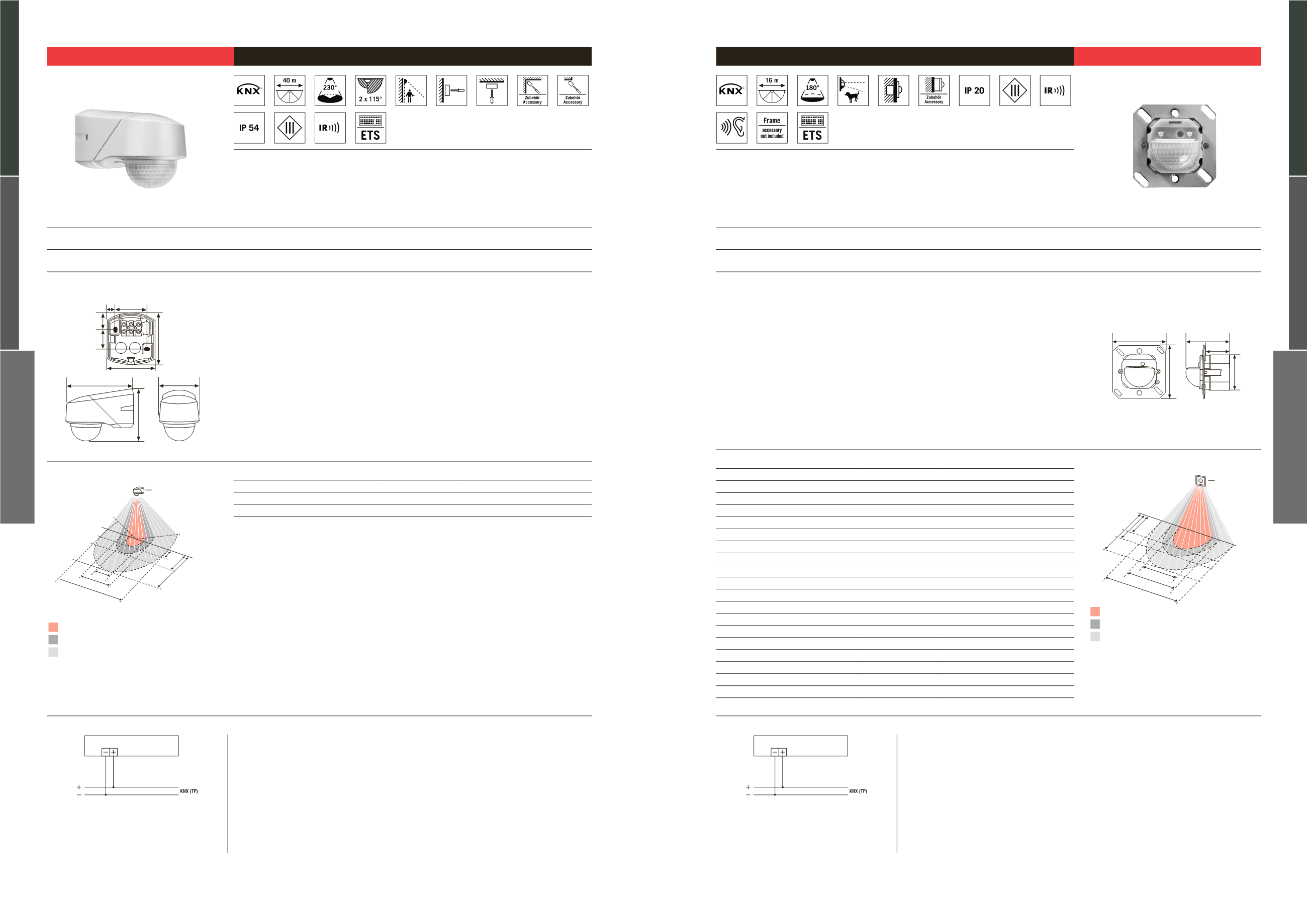

RC 230i KNX
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- KNX Bewegungsmelder mit
230° Erfassungsbereich
und großer Reichweite
-
360° Unterkriechschutz
für eine lückenlose Erfassung
- Verwendbar im Bussystem KNX(EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten
- Parameter- und Funktionseinstellungen über die ETS (Engineering-Tool-Software)
Y(0B51CA*KLPORM(
RC 230i KNX weiß
EM10015472
4015120015472
TECHNISCHE DATEN
•
Netzspannung: vom KNX Bus 29 - 31 V
•
Stromaufnahme: 6 mA
•
Erfassungsbereich: 230° (2 x 115° separat einstellbar) und 360°
Unterkriechschutz
•
Reichweite: ca. 20 m im Ø, bei einer Montagehöhe von 2,5 m
•
Einstellmöglichkeiten: fernparametrierbar über ETS-Software, temporär
elektronisch über Infrarot-Fernbedienung Mobil-RCi-M (separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 54
•
Schutzklasse: III
•
Montageart: Decken- und Wandmontage, Innen- und Außeneckmontage
mit Zubehör möglich
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 105 mm x Breite 78 mm x Länge 135 mm
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 2 - 2500 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
72mm
135mm
105mm
78mm
79mm
27mm
24mm
45mm
10mm
ERFASSUNGSBEREICH
2,50 m
230°
20 m
3 m
8 m
6 m
40 m
16 m
360° Unterkriechschutz
Frontal zum Melder
Gehbereich / Quer zum Melder
•
RC Ecksockel weiß
EM10016110
4015120016110
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Hinweis: Die Produktdatenbank und Applikation steht auf unserer
Internetpräsenz
zum kostenlosen Download bereit.
PD-C180i KNX
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- KNX Präsenzmelder mit
180° Erfassungsbereich
für die Wandmontage
-
Reichweite von bis zu 16 m im Durchmesser
bei einer empfohlenen Montagehöhe von 1,1 - 2,2 m
-
Integrierter Akustiksensor
für den optimalen Einsatz in unübersichtlichen und verwinkelten Räumen
- Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten
- Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software)
Y(0B51CA*OMQOOP(
PD-C180i KNX
EP10426445
4015120426445
TECHNISCHE DATEN
•
Netzspannung: vom KNX Bus 29 - 31 V
•
Stromaufnahme: 6 mA
•
Erfassungsbereich: 180° horizontal, 60° vertikal
•
Reichweite: ca. 16 m im Ø, bei einer Montagehöhe von 1,1 m bis 2,2 m
•
Einstellmöglichkeiten: fernparametrierbar über ETS-Software, temporär
elektronisch über Infrarot-Fernbedienung Mobil-RCi-M,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 5 °C...+35 °C
•
Schutzart: IP 20, IP 44 je nach Abdeckung (separat bestellen)
•
Schutzklasse: III
•
Montageart: Wandmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 70 mm x Breite 70 mm x Tiefe 49 mm
•
Einbaumaß: Einbautiefe 20 mm, Einbaulochmaß Ø 53 mm
•
Slave-Eingang: ja
•
KNX-Ausgang: Präsenz, Status, Lichtwert, HLK
•
KNX-Eingang: manuelle Lichtsteuerung, Sperrobjekte, Slave
•
Lichtkanal:
c1 + c2 Schalten/Dimmen, c2 als offset zu c1
(-50 % bis +50 %)
•
Nachlaufzeit: deaktiviert/30 Sek. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Orientierungslicht: deaktiviert/0 - 50 %, 2 Werte wählbar
•
Nachlaufzeit Orientierungslicht: nur bei Regeln Dauerlicht/
1 Min. - 250 Min.
•
Ausgang: Präsenz
•
Einschaltverzögerung: deaktiviert/2 Min. - 30 Min.
•
Nachlaufzeit Kanal 2: deaktiviert/30 Sek. - 30 Min.
•
Einschaltverzögerung Kanal 3: deaktiviert/2 Min. - 30 Min.
•
Nachlaufzeit Kanal 3: deaktiviert/10 Sek./1 Min. - 60 Min.
•
Besondere Produktfunktionen: Mikrofon,
Dämmerungsschalter,
Simulation der Anwesenheit,
Beleuchtung der Linse in 7 Farben wählbar
Konstantlichtregelung
MASSZEICHNUNG
70mm
70mm
49mm
20mm
53mm
ERFASSUNGSBEREICH
•
Abdeckung IP 20 weiß
EM10055102
4015120055102
•
Abdeckung IP 20 signalweiß
EM10055119
4015120055119
•
Abdeckung IP 20 cremeweiß
EM10055126
4015120055126
•
Abdeckung IP 20 anthrazit
EM10055133
4015120055133
•
Abdeckung IP 20 Edelstahl-Optik
EM10055140
4015120055140
•
Abdeckung IP 20-SKK weiß
EM10055270
4015120055270
•
Abdeckung IP 44 weiß
EM10055157
4015120055157
•
Abdeckung IP20-BS1 weiß
EP10427114
4015120427114
•
Abdeckung IP20-BS1 polar
EP10427107
4015120427107
•
Abdeckung IP20-BM2 weiß
EP10427138
4015120427138
•
Abdeckung IP20-BM2 polar
EP10427121
4015120427121
•
Abdeckung IP20-BJSI weiß
EP10427145
4015120427145
•
Abdeckung IP20-BJSI creme
EP10427152
4015120427152
•
Abdeckung IP20-G55 weiß
EP10427169
4015120427169
•
Abdeckung IP20-G55 creme
EP10427176
4015120427176
•
Aufputzdose IP 20/IP 44 weiß
EM10055164
4015120055164
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Hinweis: Abdeckung und Fernbedienung bitte separat bestellen.
Hinweis: Kombinierbar mit anderen Marken-Schaltersystemen.
Hinweis: Die Produktdatenbank und Applikation steht auf unserer
Internetpräsenz
zum kostenlosen Download bereit.
Standardbetrieb
Frontal zum Melder
Arbeitsbereich
Gehbereich / Quer zum Melder
1,10 m
2,20 m
8 m
6 m
4 m
180°
16 m
8 m
12 m
