230 V
SENSOREN
230 V
SENSOREN

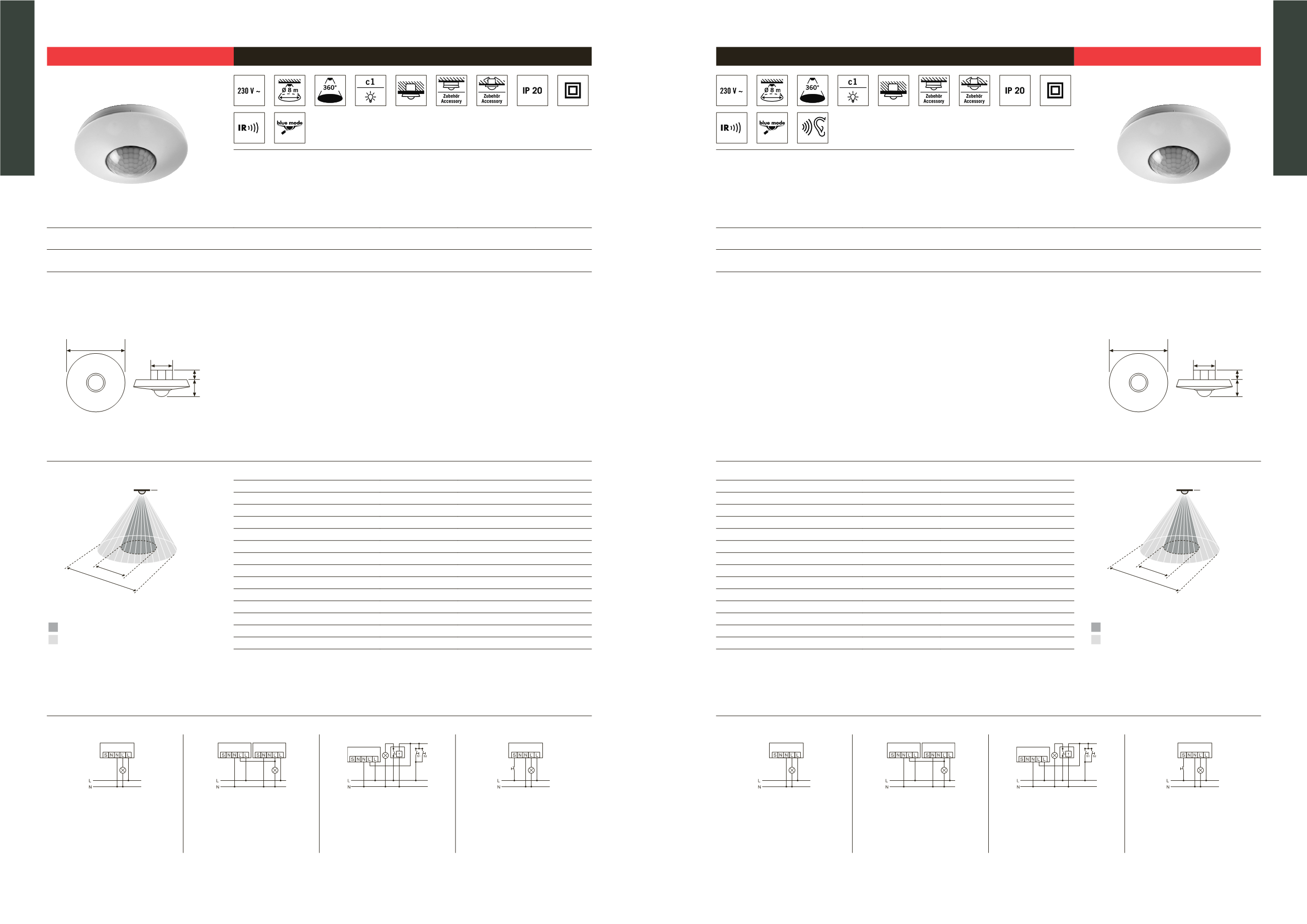

MD-C360i/8
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m) für den
Einsatz in kleinen Räumen und Durchgangsbereichen mit keinem oder geringem Tageslichtanteil
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*KPPNTN(
MD-C360i/8 weiß
EP10055393
4015120055393
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 62 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Lieferumfang: inklusive Linsenmaske
•
Slave-Eingang: nein
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5), Kapazitive Last/EVGs
max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
38mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 8 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Abdeck-Set-C360/8 silber
EP10425936
4015120425936
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 10 Geräten
Parallelschaltung mit Treppenlichtautomatschaltung.
Standardbetrieb mit der zusätzlichen Ansteuerung
durch Schließtaster. Bei Bedarf kann das Licht durch
den Taster manuell ein- bzw. ausgeschaltet werden.
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
MD-C360i/8 MIC
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
360° Erfassungsbereich
für die Deckenmontage
-
Reichweite von bis zu 8 m im Durchmesser
bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m)
- Integrierter Akustiksensor für den optimalen Einsatz in unübersichtlichen und verwinkelten Räumen mit keinem oder geringem
Tageslichtanteil
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPSRP(
MD-C360i/8 MIC weiß
EP10425875
4015120425875
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 360°
•
Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: 0 °C...+50 °C
•
Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
•
Schutzklasse: II
•
Montageart: Deckenmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 62 mm, Ø 108 mm
•
Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
•
Anschlussklemme: 2,5 mm² / 1,5 mm²
•
Lieferumfang: inklusive Linsenmaske
•
Slave-Eingang: nein
•
Kanal 1: Beleuchtung
•
Kontakt: Schließer/potenzialbehaftet
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
•
Tastereingang: ja
•
Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
•
Lichtmessung: Mischlicht
•
Lichtwert: ca. 5 - 2000 Lux
•
Besondere Produktfunktionen: integrierter Akustiksensor
•
Farbe: weiß, ähnlich RAL 9010
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
38mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 8 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
•
Aufputzdose-C IP 20 weiß
EP10425370
4015120425370
•
Aufputzdose-C IP 20 silber
EP10425387
4015120425387
•
Aufputzdose-C IP 54 weiß
EP10425905
4015120425905
•
Aufputzdose-C IP 54 silber
EP10425912
4015120425912
•
Abdeck-Set-C360/8 silber
EP10425936
4015120425936
•
Deckeneinbau-Set-C weiß
EP10425929
4015120425929
•
Schutzkorb 180/90 weiß
EM10425608
4015120425608
•
Schutzkorb 165/70 weiß
EM10425615
4015120425615
•
ILR-230V Strombegrenzungs-Modul weiß
EP10426353
4015120426353
•
SRM-230V Relais-Modul weiß
EP10426346
4015120426346
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-PDi/MDi silber/blau-metallic
EM10425509
4015120425509
•
Mobil-PDi/MDi-universal weiß
EP10433993
4015120433993
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 10 Geräten
Parallelschaltung mit Treppenlichtautomatschaltung.
Standardbetrieb mit der zusätzlichen Ansteuerung
durch Schließtaster. Bei Bedarf kann das Licht durch
den Taster manuell ein- bzw. ausgeschaltet werden.
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
