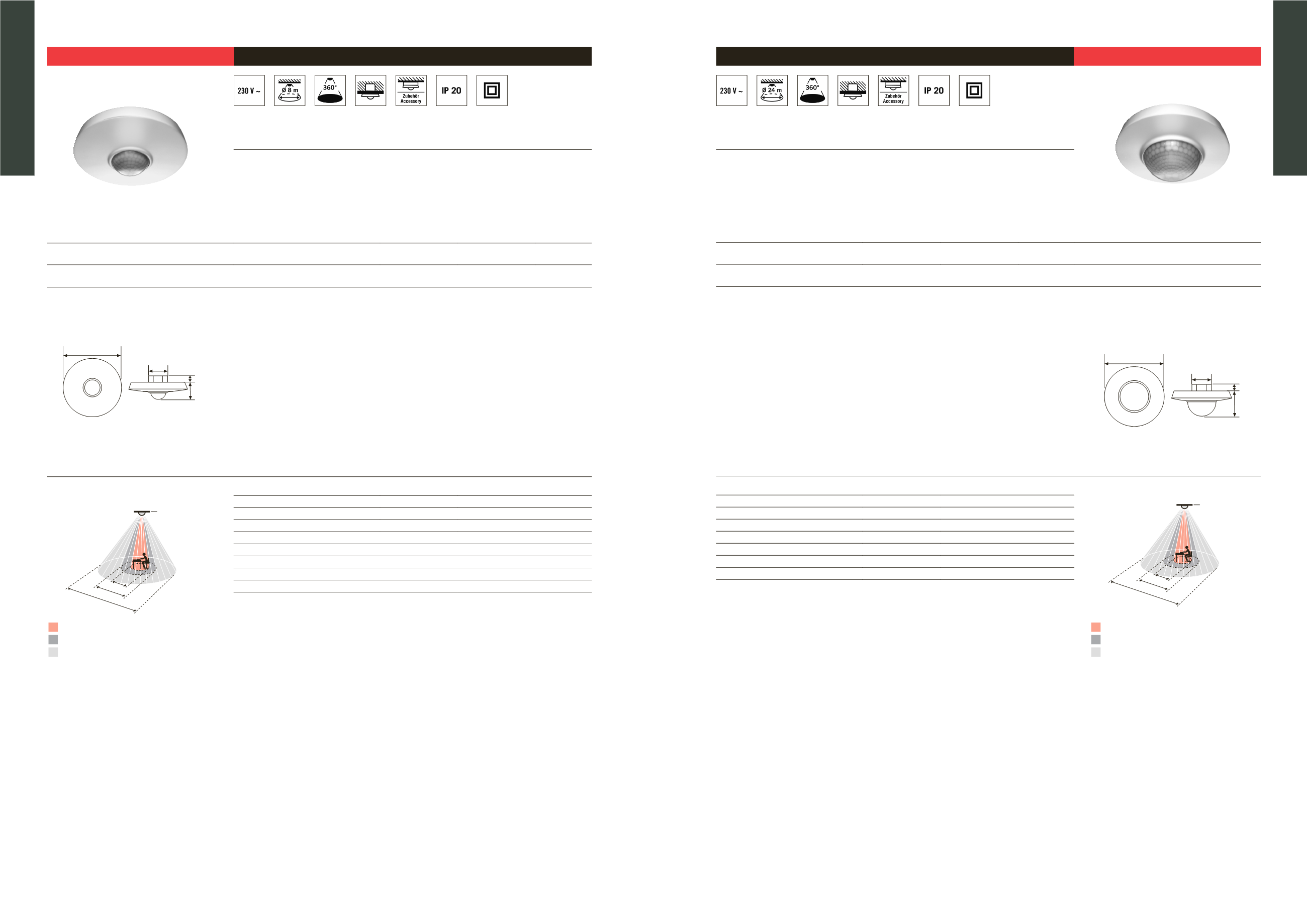

katalog_automation_2015_de_zpex01576_141203 - page 36-37

36 | | 37
230 V
SENSOREN
230 V
SENSOREN
SENSOREN 230 V / STANDARD-SERIE SENSOREN 230 V / STANDARD-SERIE
PD 360/8 SLAVE Bestellbezeichnung Bestell-Nr. EAN-Nr.
- „Slave“-Präsenzmelder zur Erweiterung des Erfassungsbereiches eines „Master“-Präsenzmelders mit 360° Erfassungsbereich für
die Deckenmontage
- Reichweite von bis zu 8 m im Durchmesser für eine kostengünstige Systemerweiterung mit bis zu 6 weiteren Nebenstellen
- Anschluss des „Slave“-Melders ist an folgende Präsenzmelder möglich:
- PD 360i/8
- PD 360i/24
- PD 360i/Korridor
- PD 180i/R
Y(0B51CA*OMPKMS( PD 360/8 Slave weiß EM10425028 4015120425028
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: < 0,4 W
• Erfassungsbereich: 360°
• Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
• Zulässige Umgebungstemperatur: -25 °C...+55 °C
• Schutzart: IP 20 als Unterputz-Version,
IP 54 mit Aufputzdose (separat bestellen)
• Schutzklasse: II
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 63 mm, Ø 140 mm
• Einbaumaß: Einbautiefe 15 mm, Einbaulochmaß Ø 60 mm
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø140mm
Ø60mm
15mm
48mm
ERFASSUNGSBEREICH
3,00 m
Ø 3 m
360°
Ø 4 m
Ø 8 m
Arbeitsbereich ca. Ø 3 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
• PD 180i/R EM10410017 4015120410017
• PD 360i/8 weiß EM10425004 4015120425004
• PD 360i/24 weiß EM10425103 4015120425103
• PD 360i/Korridor weiß EM10425158 4015120425158
• Aufputzdose IP 54 weiß EM10425400 4015120425400
• Abdeck-Set 360/8 silber EM10425455 4015120425455
• Schutzkorb 165/70 weiß EM10425615 4015120425615
• Schutzkorb 180/90 weiß EM10425608 4015120425608
Hinweis: Es können max. 6 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
Hinweis: Die Abdeckblende und der Designring sind auswechsel- und
lackierbar, somit kann das Gerät farblich den Montageorten angepasst
werden.
PD 360/24 SLAVE Bestellbezeichnung Bestell-Nr. EAN-Nr.
- „Slave“-Präsenzmelder zur Erweiterung des Erfassungsbereiches eines „Master“-Präsenzmelders mit 360° Erfassungsbereich für
die Deckenmontage
- Reichweite von bis zu 24 m im Durchmesser für eine kostengünstige Systemerweiterung mit bis zu 6 weiteren Nebenstellen
- Optimal geeignet für die Installation in großen Höhen bis 10 m, wie Sporthallen, Lagerhallen etc.
- Anschluss des „Slave“-Melders ist an folgende Präsenzmelder möglich:
- PD 360i/8
- PD 360i/24
- PD 360i/Korridor
- PD 180i/R
Y(0B51CA*OMPLMR(
PD 360/24 Slave weiß EM10425127 4015120425127
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: < 0,4 W
• Erfassungsbereich: 360°
• Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
• Zulässige Umgebungstemperatur: -25 °C...+55 °C
• Schutzart: IP 20 als Unterputz-Version,
IP 54 mit Aufputzdose (separat bestellen)
• Schutzklasse: II
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 75 mm, Ø 140 mm
• Einbaumaß: Einbautiefe 15 mm, Einbaulochmaß Ø 60 mm
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø140mm
Ø60mm
15mm
60mm
ERFASSUNGSBEREICH
3,00 m
Ø 6 m
360°
Ø 8 m
Ø 24 m
Arbeitsbereich ca. Ø 6 m
Frontal zum Melder ca. Ø 8 m
Gehbereich / Quer zum Melder ca. Ø 24 m
• Aufputzdose IP 54 weiß EM10425400 4015120425400
• Schutzkorb 165/70 weiß EM10425615 4015120425615
• Schutzkorb 180/90 weiß EM10425608 4015120425608
• PD 360i/8 weiß EM10425004 4015120425004
• PD 360i/Korridor weiß EM10425158 4015120425158
• PD 360i/24 weiß EM10425103 4015120425103
• PD 180i/R EM10410017 4015120410017
Hinweis: Es können max. 6 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
Hinweis: Die Abdeckblende und der Designring sind auswechsel- und
lackierbar, somit kann das Gerät farblich den Montageorten angepasst
werden.
