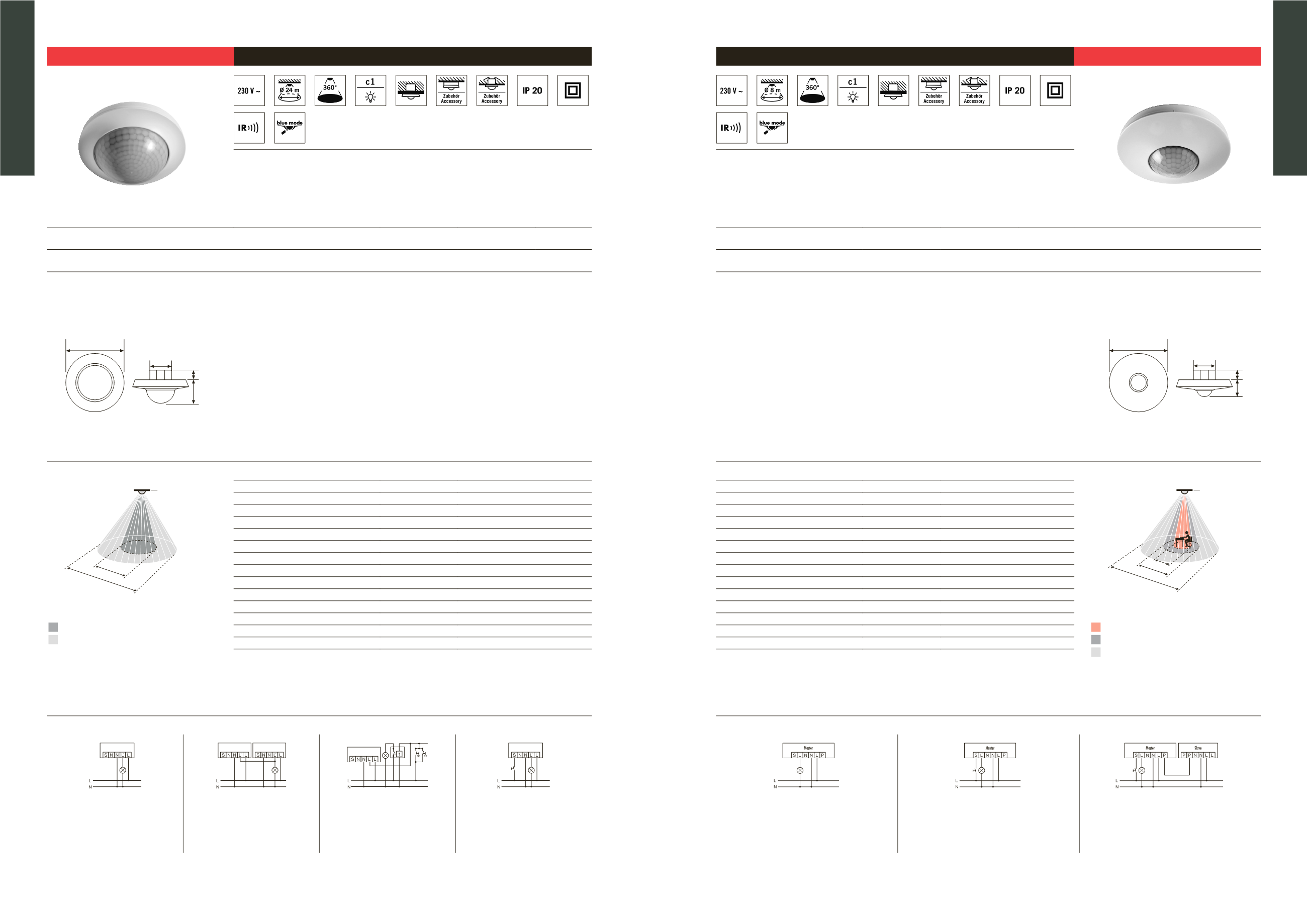

katalog_automation_2015_de_zpex01576_141203 - page 44-45

44 | | 45
230 V
SENSOREN
230 V
SENSOREN
SENSOREN 230 V / C-SERIE SENSOREN 230 V / C-SERIE
MD-C360i/24 Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Bewegungsmelder mit 360° Erfassungsbereich für die Deckenmontage
- Große Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m)
für vielfältige Einsatzmöglichkeiten
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*KPPNLR( MD-C360i/24 weiß EP10055317 4015120055317
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: < 0,3 W
• Erfassungsbereich: 360°
• Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
• Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
• Schutzklasse: II
• Montageart: Deckenmontage
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 72 mm, Ø 108 mm
• Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
• Anschlussklemme: 2,5 mm² / 1,5 mm²
• Lieferumfang: inklusive Linsenmaske
• Kanal 1: Beleuchtung
• Kontakt: Schließer/potenzialbehaftet
• Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5), Kapazitive Last/EVGs
max. Einschaltstrom 800 A/200 µs
• Tastereingang: ja
• Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
• Lichtmessung: Mischlicht
• Lichtwert: ca. 5 - 2000 Lux
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 24 m
Frontal zum Melder ca. Ø 8 m
Gehbereich / Quer zum Melder ca. Ø 24 m
• Aufputzdose-C IP 20 weiß EP10425370 4015120425370
• Aufputzdose-C IP 20 silber EP10425387 4015120425387
• Aufputzdose-C IP 54 weiß EP10425905 4015120425905
• Aufputzdose-C IP 54 silber EP10425912 4015120425912
• Abdeck-Set-C360/24 silber EP10425431 4015120425431
• Deckeneinbau-Set-C weiß EP10425929 4015120425929
• Schutzkorb 180/90 weiß EM10425608 4015120425608
• Schutzkorb 165/70 weiß EM10425615 4015120425615
• SRM-230V Relais-Modul weiß EP10426346 4015120426346
• ILR-230V Strombegrenzungs-Modul weiß EP10426353 4015120426353
• RC-Filter/Löschglied EP10426988 4015120426988
• Mobil-PDi/MDi silber/blau-metallic EM10425509 4015120425509
• Mobil-PDi/MDi-universal weiß EP10433993 4015120433993
• X-REMOTE Fernbedienung schwarz EP10426995 4015120426995
SCHALTPLÄNE
Standardbetrieb Parallelschaltung von max. 10 Geräten Parallelschaltung mit Treppenlichtautomatschaltung. Standardbetrieb mit der zusätzlichen Ansteuerung
durch Schließtaster. Bei Bedarf kann das Licht durch
den Taster manuell ein- bzw. ausgeschaltet werden.
Hinweis: Es können max. 10 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
PD-C360i/8 Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Präsenzmelder mit 360° Erfassungsbereich für die Deckenmontage
- Reichweite von bis zu 8 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m) für den
Einsatz in kleinen Räumen und Durchgangsbereichen mit Tageslichtanteil
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*OMPKPT(
PD-C360i/8 weiß EP10425059 4015120425059
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: < 0,3 W
• Erfassungsbereich: 360°
• Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
• Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/MDi, Mobil-PDi/MDi-universal und
X-REMOTE (separat bestellen)
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
• Schutzklasse: II
• Montageart: Deckenmontage
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 62 mm, Ø 108 mm
• Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
• Anschlussklemme: 2,5 mm² / 1,5 mm²
• Lieferumfang: inklusive Linsenmaske
• Slave-Eingang: ja
• Kanal 1: Beleuchtung
• Kontakt: Schließer/potenzialbehaftet
• Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5),
Kapazitive Last/EVGs max. Einschaltstrom 800 A/200 µs
• Tastereingang: ja
• Nachlaufzeit: Impuls/ca. 1 Min. - 30 Min.
• Lichtmessung: Mischlicht
• Lichtwert: ca. 5 - 2000 Lux
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
38mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
• PD-C360/8 Slave weiß EP10055379 4015120055379
• PD-C360/24 Slave weiß EP10055386 4015120055386
• Aufputzdose-C IP 20 weiß EP10425370 4015120425370
• Aufputzdose-C IP 20 silber EP10425387 4015120425387
• Aufputzdose-C IP 54 weiß EP10425905 4015120425905
• Aufputzdose-C IP 54 silber EP10425912 4015120425912
• Abdeck-Set-C360/8 silber EP10425936 4015120425936
• Deckeneinbau-Set-C weiß EP10425929 4015120425929
• Schutzkorb 180/90 weiß EM10425608 4015120425608
• Schutzkorb 165/70 weiß EM10425615 4015120425615
• RC-Filter/Löschglied EP10426988 4015120426988
• Mobil-PDi/MDi silber/blau-metallic EM10425509 4015120425509
• Mobil-PDi/MDi-universal weiß EP10433993 4015120433993
• X-REMOTE Fernbedienung schwarz EP10426995 4015120426995
SCHALTPLÄNE
Standardbetrieb Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Mater-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 10 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis: Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereichs die
zugehörigen Slave-Geräte (Zubehör) nutzen.
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
