230 V
SENSOREN
230 V
SENSOREN
2,50 m
120°
12 m
5 m
4 m
20 m

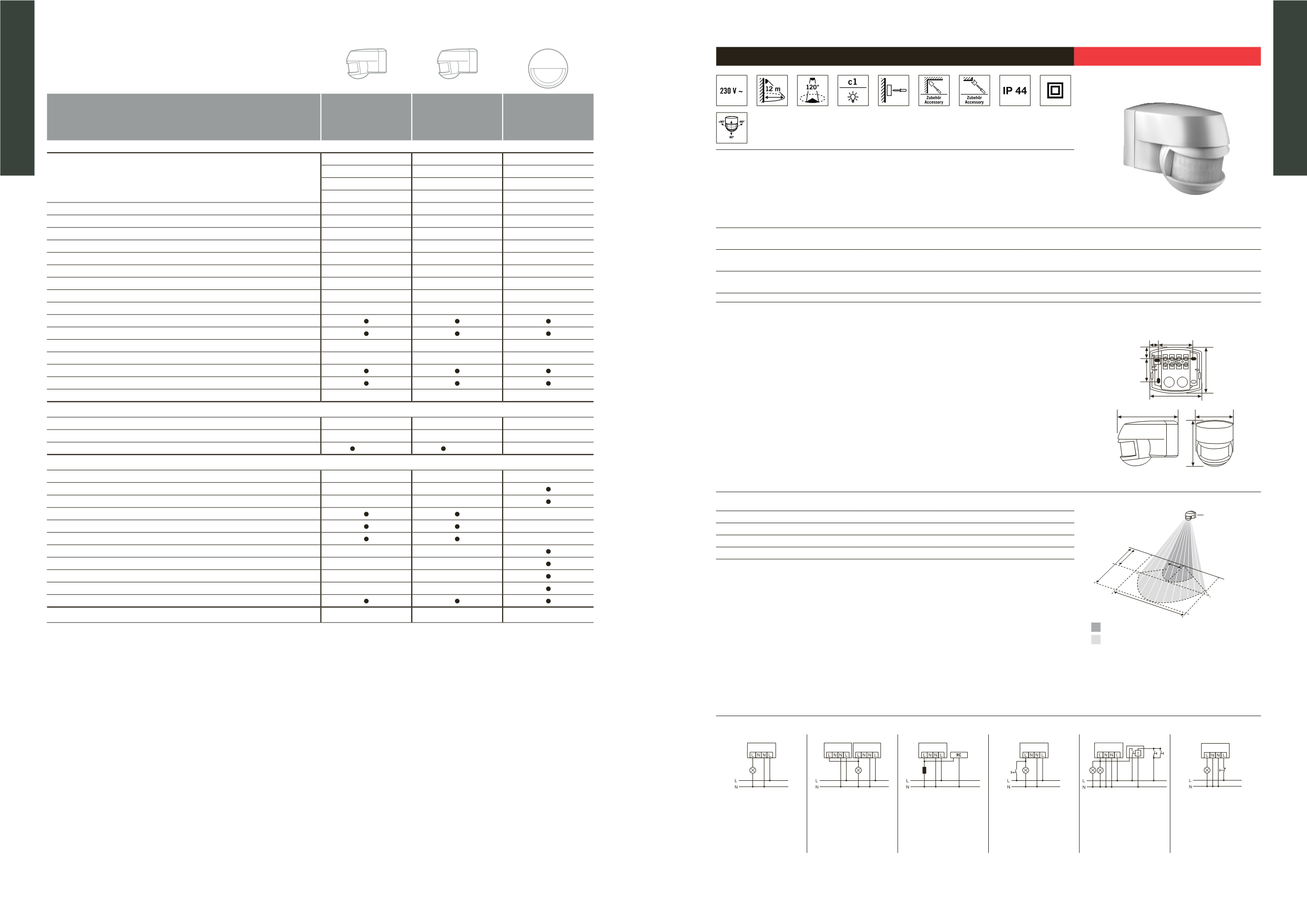

BEWEGUNGSMELDER
Produktname
MD 120
MD 200
MD-W200i
Art.-Nr.
weiß
EM10025211
EM10025310
EM10041006
schwarz
EM10025235
EM10025334
EM10041020
braun
EM10025228
EM10025327
–
Edelstahl-Optik
–
–
–
Technik
Infrarot
Infrarot
Infrarot
Netzspannung
230 V AC
230 V AC
230 V AC
Schaltleistung
230 V
230 V
230 V (16 A Relais)
Erfassungsbereich
120°
200°
200°
Unterkriechschutz
–
–
–
Reichweite (bei empfohlener Montagehöhe)
12 m
12 m
12 m
Empfohlene Montagehöhe
2,50 m
2,50 m
2,50 m
Schaltkontakt Licht-Relais
1
1
1
Impulsfunktion für Gebäudetechnik und SPS
–
–
–
Werksprogramm hinterlegt
Reichweitenanpassung mechanisch
Reichweitenanpassung elektronisch
–
–
–
Reichweitenanpassung je Sensor (separat einstellbar)
–
–
2 x 100°
Reichweitenanpassung per Abdeckclips / Abdeckkappe
Einhand-Stecksockel
Parallelschaltung max. Anzahl Melder
8
8
8
MONTAGEARTEN
Wandmontage
IP 44
IP 44
IP 55
Deckenmontage
–
–
–
Innen- / Ausseneckmontage
mit Zubehör
mit Zubehör
–
ZUBEHÖR
Fernbedienung Mobil-RCi
EM10425509
–
–
–
Fernbedienung Mobil-RCi-M
EM10016011
–
–
Fernbedienung X-Remote
EP10426995
–
–
MD Ecksockel weiß
EM10025518
–
MD Ecksockel schwarz
EM10025532
–
MD Ecksockel braun
EM10025525
–
MD-W Abdeckkappe weiß
EM10041099
–
–
MD-W Abdeckkappe schwarz
EM10041112
–
–
MD-W Abdeckkappe braun
EM10041105
–
–
MD-W Abdeckkappe Edelstahl-Optik
EM10041129
–
–
RC-Filter / Löschglied
EP10426988
SIEHE SEITE
MD 120
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
120° Erfassungsbereich
zum komfortablen Schalten der Beleuchtung
- Anpassung der Erfassung und Reichweite durch dreh- und neigbare Kugelkopf-Technik
- Spezialsockel für Innen- und Außeneckmontage als Zubehör
Y(0B51CA*KMPMLL(
Y(0B51CA*KMPMNP(
Y(0B51CA*KMPMMS(
MD 120 weiß
EM10025211
4015120025211
MD 120 schwarz
EM10025235
4015120025235
MD 120 braun
EM10025228
4015120025228
Frontal zum Melder
Gehbereich / Quer zum Melder
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,8 W
•
Erfassungsbereich: 120°, Sensor horizontal drehbar +/- 90°
•
Reichweite: ca. 12 m im Ø, bei einer Montagehöhe von 2,5 m
•
Reichweitenanpassung: mechanisch durch Neigen der Bewegungsmelder-
Kugel, max. 80°
•
Einstellmöglichkeiten: mechanisch über Einstellregler
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 44
•
Schutzklasse: II
•
Montageart: Wandmontage, Innen- und Außeneckmontage mit Zubehör
möglich
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 81 mm x Breite 74 mm x Länge 102 mm
•
Schaltleistung: 230 V/50 Hz,
1000 W/4,5 A (cos phi = 1),
500 VA/2,25 A (cos phi = 0,5)
•
Nachlaufzeit: ca. 4 Sek. - 10 Min.
•
Lichtwert: ca. 2 - 1000 Lux
•
Farben: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005, braun,
ähnlich RAL 8017
MASSZEICHNUNG
102mm
74mm
81mm
74mm
66mm
35mm
10mm
9mm
54mm
ERFASSUNGSBEREICH
•
MD Ecksockel weiß
EM10025518
4015120025518
•
MD Ecksockel schwarz
EM10025532
4015120025532
•
MD Ecksockel braun
EM10025525
4015120025525
•
RC-Filter/Löschglied
EP10426988
4015120426988
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 8
Geräten
Bei Schaltung von Induktivitäten
(z. B. Relais, Schütze,
Vorschaltgeräte) kann der Einsatz
eines RC-Filters erforderlich sein.
Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Parallelschaltung mit
Treppenlichtautomat.
Standardbetrieb mit zusätzlicher
Ansteuerung durch Schließtaster.
Bei Bedarf kann das Licht durch
den Taster manuell ein- bzw.
ausgeschaltet werden.
Hinweis: Das Gerät ist kompatibel zu den Automatikstrahlern AF
150/200, AF 300/200 und AF 500/200.
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
