230 V
SENSOREN
230 V
SENSOREN

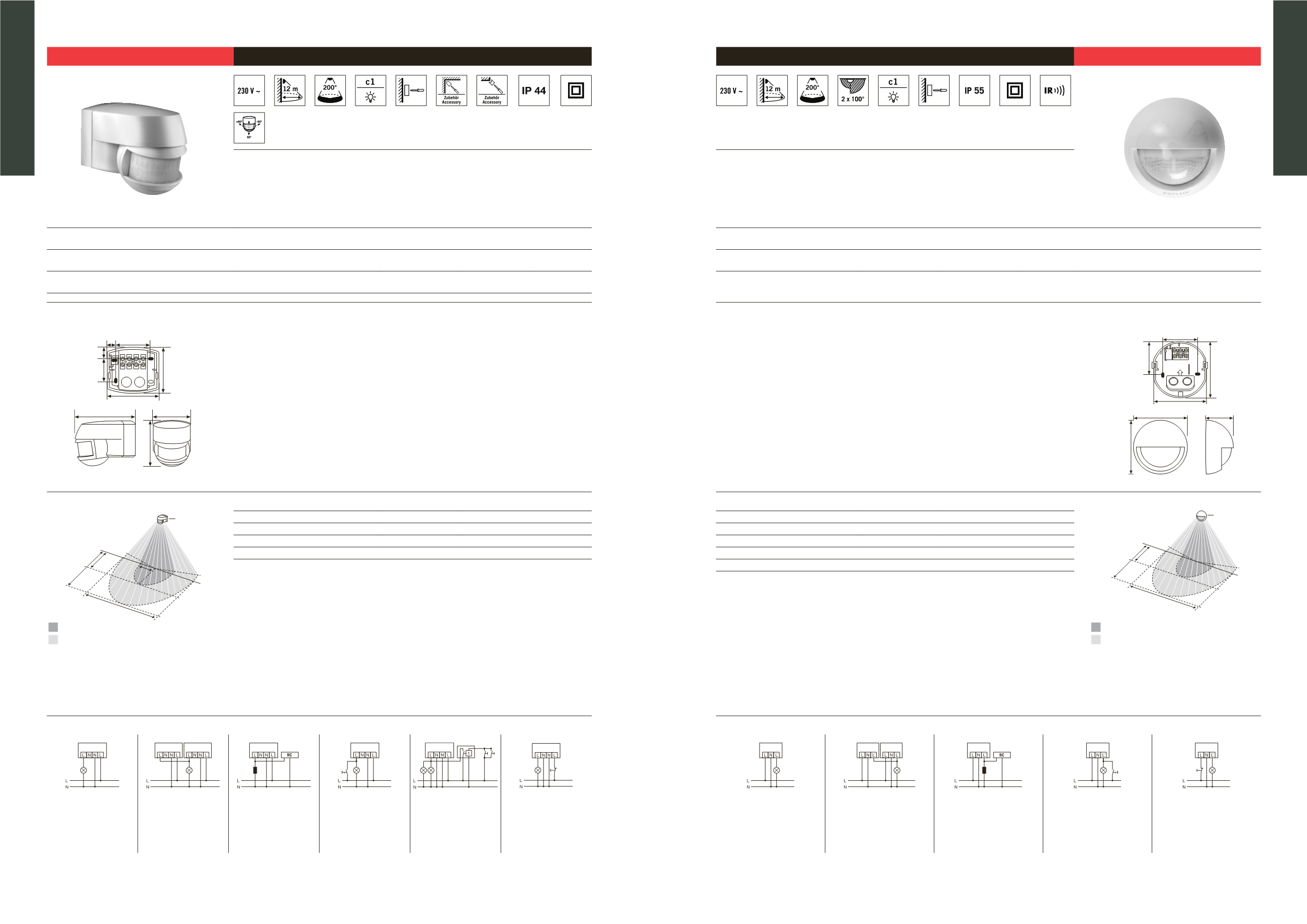

MD 200
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
200° Erfassungsbereich
zum komfortablen Schalten der Beleuchtung
- Anpassung der Erfassung und Reichweite durch dreh- und neigbare Kugelkopf-Technik
- Spezialsockel für Innen- und Außeneckmontage als Zubehör
Y(0B51CA*KMPNLK(
Y(0B51CA*KMPNNO(
Y(0B51CA*KMPNMR(
MD 200 weiß
EM10025310
4015120025310
MD 200 schwarz
EM10025334
4015120025334
MD 200 braun
EM10025327
4015120025327
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,8 W
•
Erfassungsbereich: 200°, Sensor horizontal drehbar +/- 90°
•
Reichweite: ca. 12 m im Ø, bei einer Montagehöhe von 2,5 m
•
Reichweitenanpassung: mechanisch durch Neigen der Bewegungsmelder-
Kugel, max. 80°
•
Einstellmöglichkeiten: mechanisch über Einstellregler
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 44
•
Schutzklasse: II
•
Montageart: Wandmontage, Innen- und Außeneckmontage mit Zubehör
möglich
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 81 mm x Breite 74 mm x Länge 102 mm
•
Schaltleistung: 230 V/50 Hz,
1000 W/4,5 A (cos phi = 1),
500 VA/2,25 A (cos phi = 0,5)
•
Nachlaufzeit: ca. 4 Sek. - 10 Min.
•
Lichtwert: ca. 2 - 1000 Lux
•
Farben: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005, braun,
ähnlich RAL 8017
MASSZEICHNUNG
102mm
74mm
81mm
74mm
66mm
35mm
10mm
9mm
54mm
ERFASSUNGSBEREICH
2,50 m
20 m
12 m
5 m
200°
4 m
Frontal zum Melder
Gehbereich / Quer zum Melder
•
MD Ecksockel weiß
EM10025518
4015120025518
•
MD Ecksockel schwarz
EM10025532
4015120025532
•
MD Ecksockel braun
EM10025525
4015120025525
•
RC-Filter/Löschglied
EP10426988
4015120426988
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 8
Geräten
Bei Schaltung von Induktivitäten
(z. B. Relais, Schütze,
Vorschaltgeräte) kann der Einsatz
eines RC-Filters erforderlich sein.
Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Parallelschaltung mit
Treppenlichtautomat.
Standardbetrieb mit zusätzlicher
Ansteuerung durch Schließtaster.
Bei Bedarf kann das Licht durch
den Taster manuell ein- bzw.
ausgeschaltet werden.
Hinweis: Das Gerät ist kompatibel zu den Automatikstrahlern AF
150/200, AF 300/200 und AF 500/200.
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
MD-W200i
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
200° Erfassungsbereich
im modernen Design
- Farbige Gestaltung durch Abdeckkappen im Zubehör
- 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt)
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*KOLKKQ(
Y(0B51CA*KOLKMK(
MD-W200i weiß
EM10041006
4015120041006
MD-W200i schwarz
EM10041020
4015120041020
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 200° (2 x 100° separat einstellbar)
•
Reichweite: ca. 12 m im Ø, bei einer Montagehöhe von 2,5 m
•
Reichweitenanpassung: mechanisch durch innenliegende Linsenab-
deckung
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-RCi-M und X-REMOTE (separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 55
•
Schutzklasse: II
•
Montageart: Wandmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Tiefe 55 mm, Ø 110 mm
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5)
•
Nachlaufzeit: ca. 15 Sek. - 16 Min.
•
Lichtwert: ca. 2 - 2000 Lux
•
Farben: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005
MASSZEICHNUNG
69mm
60mm
95mm
90mm
110mm
110mm
55mm
ERFASSUNGSBEREICH
2,50 m
5 m
12 m
20 m
200°
Frontal zum Melder
Gehbereich / Quer zum Melder
•
MD-W Abdeckkappe braun
EM10041105
4015120041105
•
MD-W Abdeckkappe schwarz
EM10041112
4015120041112
•
MD-W Abdeckkappe Edelstahl-Optik
EM10041129
4015120041129
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 8 Geräten
Bei Schaltung von Induktivitäten (z. B.
Relais, Schütze, Vorschaltgeräte) kann der
Einsatz eines RC-Filters erforderlich sein.
Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Standardbetrieb mit zusätzlicher
Ansteuerung durch Öffnertaster. Bei Bedarf
kann das Licht durch den Taster manuell
ein- bzw. ausgeschaltet werden.
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
