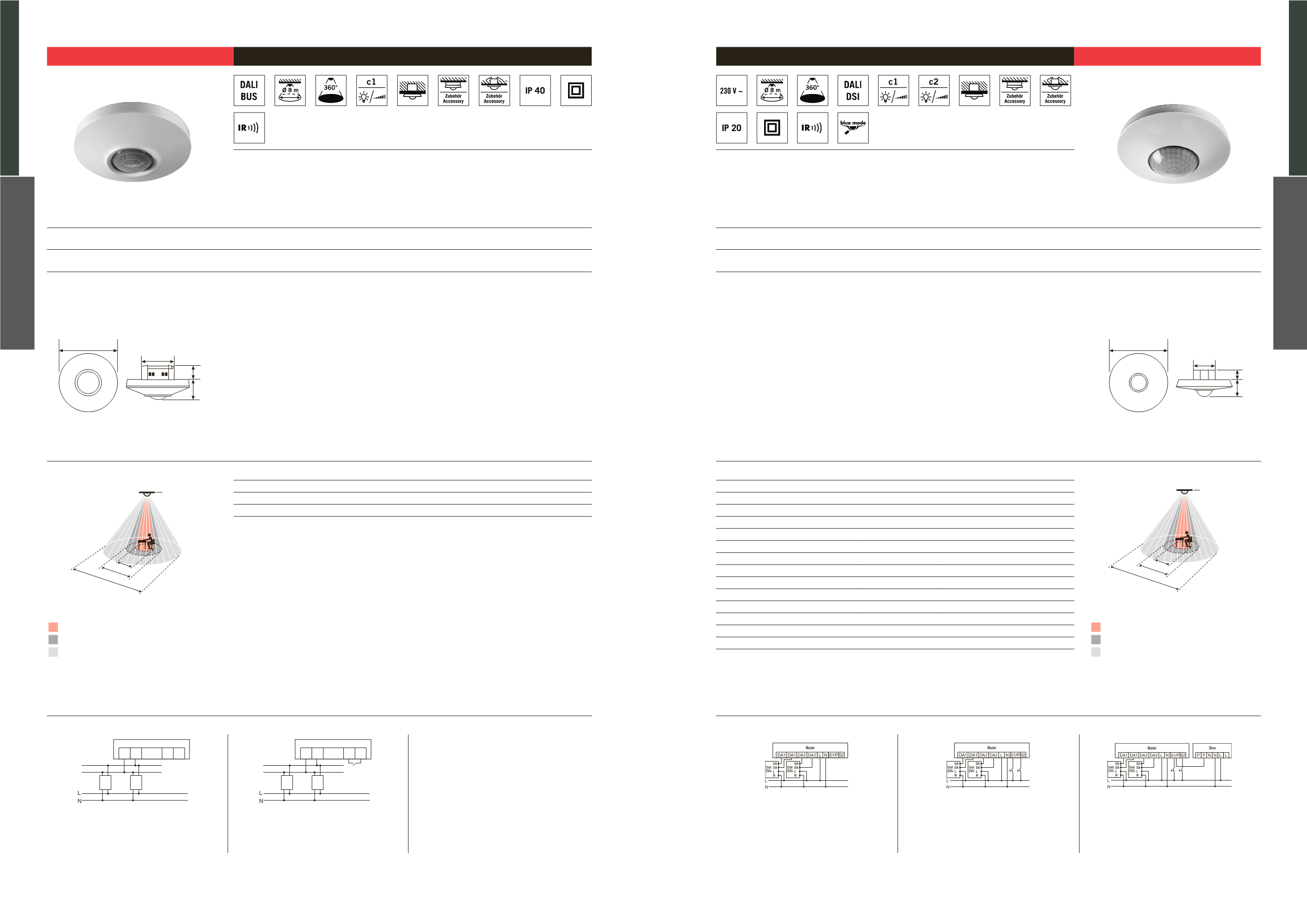

PD 360i/8 DALI ADR Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Präsenzmelder mit 360° Erfassungsbereich für die Deckenmontage
- Reichweite von bis zu 8 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m
- Automatische Lichtsteuerung von DALI EVGs auf ein konstantes Helligkeitsniveau in Abhängigkeit von Anwesenheit und Tageslicht
(mit DALI-Ausgang)
Y(0B51CA*MLKRKT( PD 360i/8 DALI ADR weiß EM10210709 4015120210709
TECHNISCHE DATEN
• Netzspannung: 9,5 - 22,5 V =
• Stromaufnahme: 6 mA
• Erfassungsbereich: 360°
• Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
• Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienung Mobil-PDi/DALI ADR (separat bestellen)
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 44 mit Aufputzdose, IP 40 Deckeneinbau
• Schutzklasse: II
• Montageart: Deckenmontage
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 54 mm x Ø 102 mm
• Einbaumaß: Einbautiefe 21 mm, Einbaulochmaß Ø 52 mm
• Anschlussklemme: 1,5 mm²
• Lieferumfang: inklusive Linsenmaske
• Slave-Eingang: nein
• Kanal 1: Schalten/Dimmen
• Tastereingang: ja
• Nachlaufzeit: ca. 10 Sek. - 30Min.
• DALI Ausgang 1: 2-polige DALI-Steuerleitung
• Lichtmessung: Mischlicht
• Lichtwert: ca. 10 - 2000 Lux
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø102mm
21 mm
33 mm
Ø52mm
ERFASSUNGSBEREICH
3,00 m
Ø 3 m
360°
Ø 4 m
Ø 8 m
Arbeitsbereich ca. Ø 3 m
Frontal zum Melder ca. Ø 4 m
Gehbereich / Quer zum Melder ca. Ø 8 m
• Aufputzdose DALI ADR weiß EM10210808 4015120210808
• Deckeneinbau-Set DALI ADR EM10210815 4015120210815
• Mobil-PDi/DALI ADR schwarz EM10210891 4015120210891
SCHALTPLÄNE
DA DA S1 S2
DALI bus
DALI
power
supply
DALI
EVG
DA DA S1 S2
DALI bus
DALI
power
supply
DALI
EVG
Standardbetrieb Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell gedimmt oder ein bzw.
ausgeschaltet werden.
PD-C360i/8 DALI Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Präsenzmelder mit 360° Erfassungsbereich für die Deckenmontage
- Reichweite von bis zu 8 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m)
- Automatische Lichtsteuerung von DALI oder DSI EVGs auf ein konstantes Helligkeitsniveau in Abhängigkeit von Anwesenheit und
Tageslicht (mit DALI/DSI-Ausgang)
Y(0B51CA*OMPSMK(
PD-C360i/8 DALI weiß EP10425820 4015120425820
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: < 0,3 W
• Erfassungsbereich: 360°
• Reichweite: ca. 8 m im Ø, bei einer Montagehöhe von 3 m
• Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/DALI, Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
• Schutzklasse: II
• Montageart: Deckenmontage
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 62 mm, Ø 108 mm
• Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
• Anschlussklemme: 2,5 mm² / 1,5 mm²
• Lieferumfang: inklusive Linsenmaske
• Slave-Eingang: ja
• Ansteuerbare DALI-EVGs: max. 15 Stück pro DALI/DSI-Ausgang
• Kanal 1: Schalten/Dimmen
• Tastereingang: ja
• Nachlaufzeit: ca. 1 Min. - 30 Min.
• DALI Ausgang 1: 2-polige DALI/DSI-Steuerleitung/Broadcast
• Lichtmessung: Mischlicht
• Lichtwert: ca. 5 - 2000 Lux
• Orientierungslicht: 10 % oder 20 % Lichtleistung
• Nachlaufzeit Orientierungslicht: ca. 1 Min. - 60 Min.
• Kanal 2: Schalten/Dimmen
• Tastereingang: ja
• DALI/DSI-Ausgang 2: 2-polige DALI/DSI-Steuerleitung/Broadcast
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
38mm
ERFASSUNGSBEREICH
3,00 m
Ø 4 m
360°
Ø 6 m
Ø 8 m
Arbeitsbereich ca. Ø 4 m
Frontal zum Melder ca. Ø 6 m
Gehbereich / Quer zum Melder ca. Ø 8 m
• PD-C360/8 Slave weiß EP10055379 4015120055379
• PD-C360/24 Slave weiß EP10055386 4015120055386
• Aufputzdose-C IP 20 weiß EP10425370 4015120425370
• Aufputzdose-C IP 20 silber EP10425387 4015120425387
• Aufputzdose-C IP 54 weiß EP10425905 4015120425905
• Aufputzdose-C IP 54 silber EP10425912 4015120425912
• Abdeck-Set-C360/8 silber EP10425936 4015120425936
• Deckeneinbau-Set-C weiß EP10425929 4015120425929
• Schutzkorb 180/90 weiß EM10425608 4015120425608
• Schutzkorb 165/70 weiß EM10425615 4015120425615
• Mobil-PDi/Dali silber EP10425899 4015120425899
• Mobil-PDi/User silber/grün-metallic EM10425547 4015120425547
• Mobil-PDi/MDi-universal weiß EP10433993 4015120433993
• X-REMOTE Fernbedienung schwarz EP10426995 4015120426995
SCHALTPLÄNE
Standardbetrieb Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 10 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis: Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
zugehörigen Slave-Geräte (Zubehör) nutzen.
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
